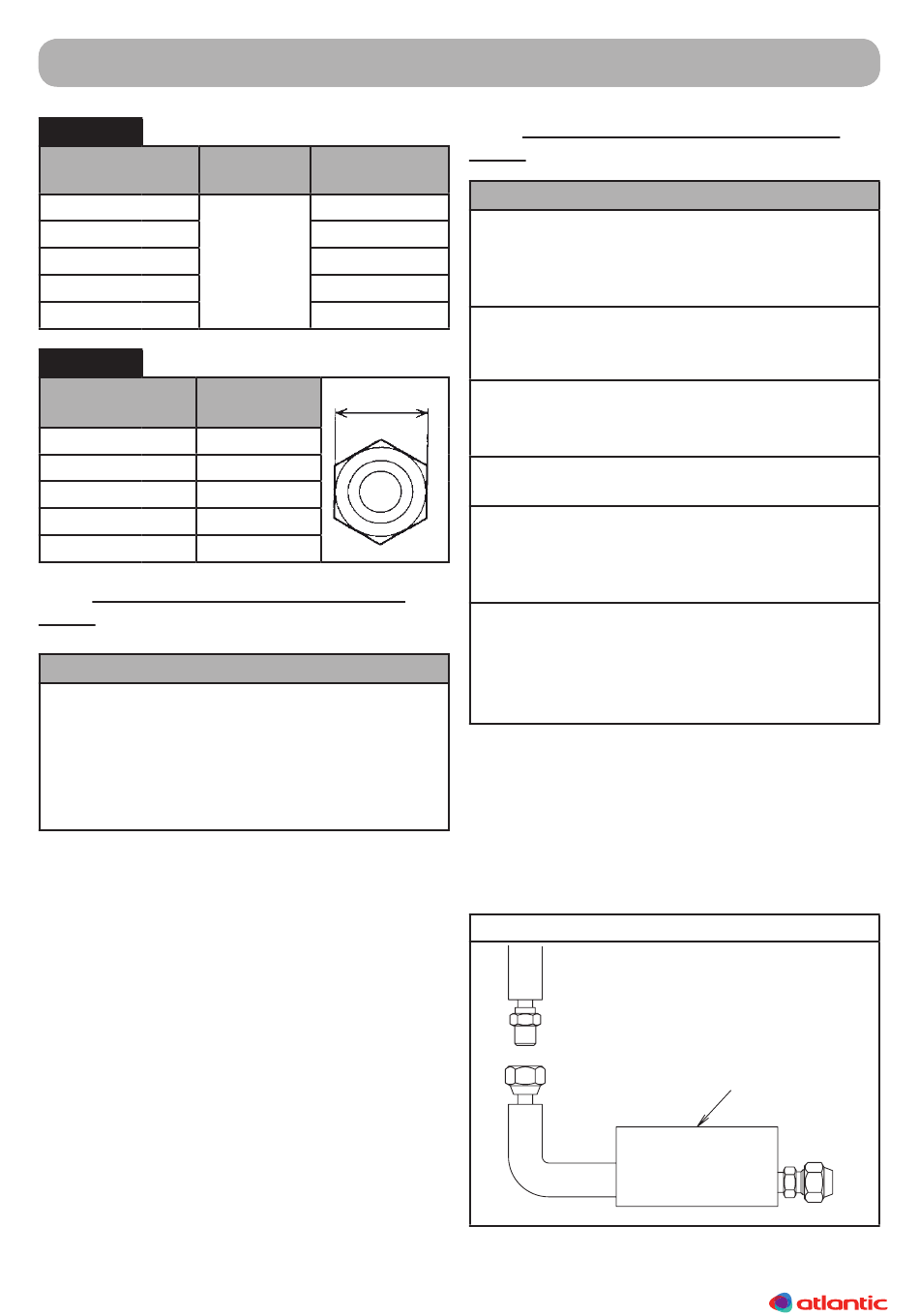

Tableau 2
Diamètre des
liaisons
6,35 mm (1/4")
9,52 mm (3/8")
12,70 mm (1/2")
15,88 mm (5/8")
19,05 mm (3/4")
Tableau 3
Diamètre des
liaisons
6,35 mm (1/4")
9,52 mm (3/8")
12,70 mm (1/2")
15,88 mm (5/8")
19,05 mm (3/4")
5.3.2. Mise en forme des liaisons frigori-
fiques
I ATTENTION
• Ne cintrez pas les liaisons avec un rayon de
courbure de moins de 150 mm.
• Ne cintrez jamais plus de trois fois la liaison
au même endroit sous peine de voir apparaître
des amorces de rupture (écrouissage du mé-
tal).
Les liaisons seront mises en forme exclusive-
ment à la cintreuse ou au ressort de cintrage afin
d'éviter tout risque d'écrasement ou de rupture.
• Ne cintrez pas le cuivre à un angle de plus de
90°.
• Pour pouvoir cintrer correctement les liaisons à
la cintreuse, n'hésitez pas à les dégager de leur
isolant dans le cas contraire il y a risque d'écra-
sement.
• Après cintrage, refermez l'isolant avec de la
colle Néoprène et assemblez avec du ruban ad-
hésif.
16
PROCÉDURE D'INSTALLATION
Dimension
Dimension
B
A (mm)
(mm)
0
-
0.4
9,1
13,2
0 à 0,5
16,6
19,7
24,0
Largeur de
Largeur aux méplats
l'écrou flare
17 mm
22 mm
26 mm
29 mm
36 mm
5.3.3. Raccordement des liaisons frigori-
fiques
I ATTENTION
• Soignez particulièrement le positionnement
du tube face à son raccord. Si la liaison est mal
alignée, le serrage à la main est impossible et
le filetage risque d'être endommagé.
• Ne retirez les bouchons des liaisons et des
robinets que lorsque vous êtes sur le point d'ef-
fectuer le branchement !
• Utilisez toujours 2 clés pour le serrage afin
de bien visser les écrous Flare dans l'axe du
tuyau.
• Le petite liaison doit toujours être raccordée
avant la grosse.
• Ne pas utiliser d'huile minérale sur les rac-
cords flare. Si de l'huile minérale pénétrait
dans le système, elle réduirait la durée de vie
de l'unité intérieure.
• Utilisez une clé dynamométrique comme spé-
cifiée. Sinon, les écrous flare pourraient se
briser après un certain temps, provoquant des
fuites de fluide et générant des gaz dangereux
au contact d'une flamme.
1. Connectez le silencieux sur le petit raccord
(liaison liquide).
2. Enlevez les bouchons des tuyaux et des
connexions.
3. Présentez le tube en face du raccord flare et
vissez l'écrou à la main jusqu'au contact. Le
petit tube doit toujours être raccordé avant le
gros.
Fig. 21
Côté unité intérieure
Silencieux (fourni)
