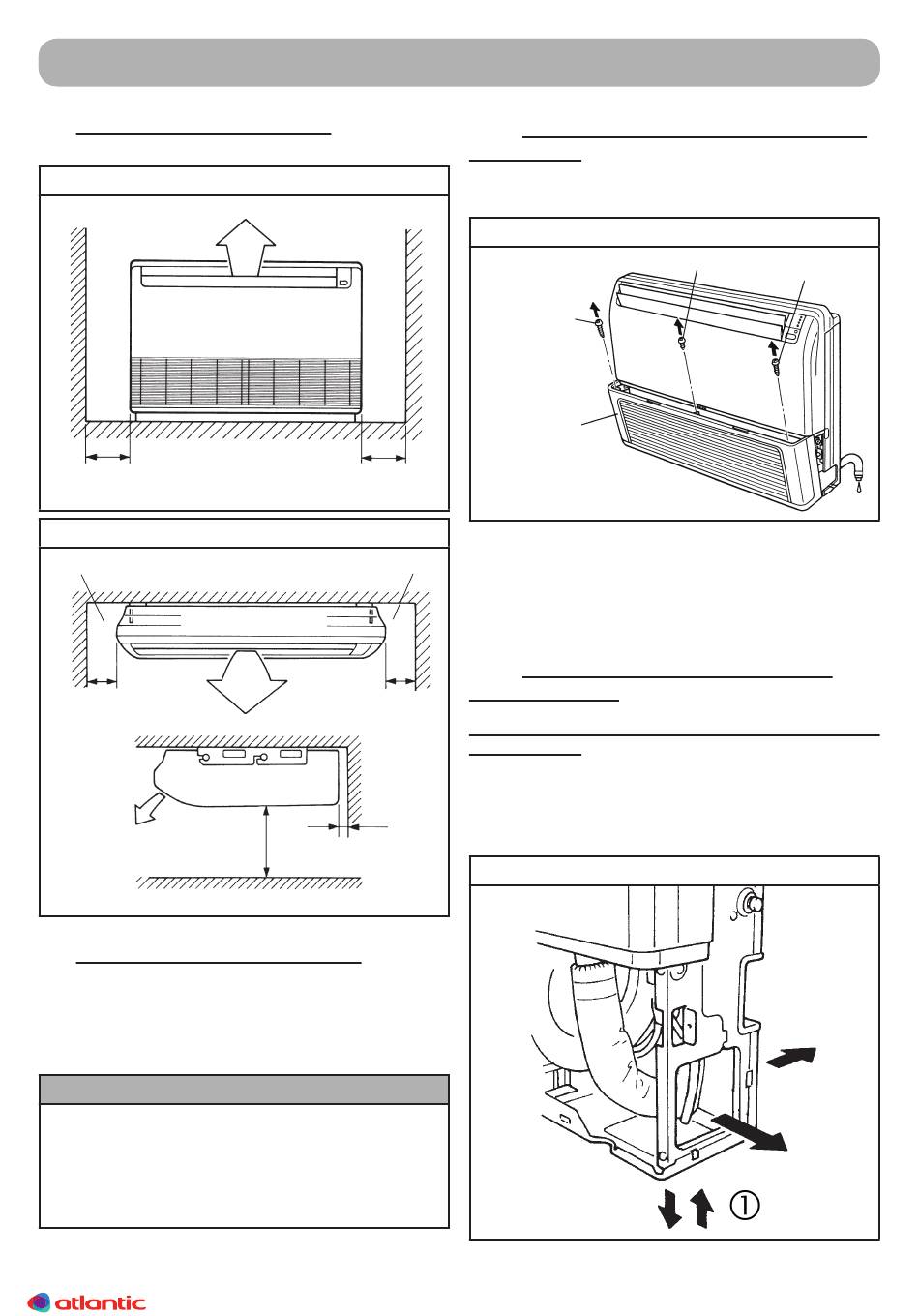

4.2. Dimensions de l'installation
Fig. 1 - Installation en console murale
Unité : mm
Gauche
300
ou plus
Fig. 2 - Installation en plafonnier apparent
Gauche
Unité intérieure
150
ou plus
2300
ou plus
Unité : mm
4.3. Installation de l'unité intérieure
Installez le climatiseur comme indiqué ci-après.
Le suivi de cette procédure vous garantit une
bonne installation.
I ATTENTION
• Choisissez un emplacement pour l'installation
de l'unité intérieure suffisamment solide pour
supporter au moins 5 fois son poids.
• Vérifiez que ce support ne risque pas de pro-
pager les vibrations de l'appareil.
PROCÉDURE D'INSTALLATION
Droite
300
ou plus
Droite
Plafond
300
ou plus
Plafond
20 ou plus
Sol
4.3.1. Préparation de l'unité intérieure pour
l'installation
Ouvrez la grille d'entrée d'air et retirez les 3 vis.
Fig. 3
Vis
Grille d'entré
Remarques :
L'unité intérieure peut être câblée avant l'unité
extérieure et vice et versa.
Choisissez l'ordre d'installation le mieux appro-
prié.
4.3.2. Installation en console murale de
l'unité intérieure
Percement en vue du passage des liaisons
frigorifiques
Décidez quelle direction de départ vous voulez
utiliser. Vous pouvez utiliser une des 3 directions
décrites Fig. 4.
Fig. 4
Vis
Vis
11
