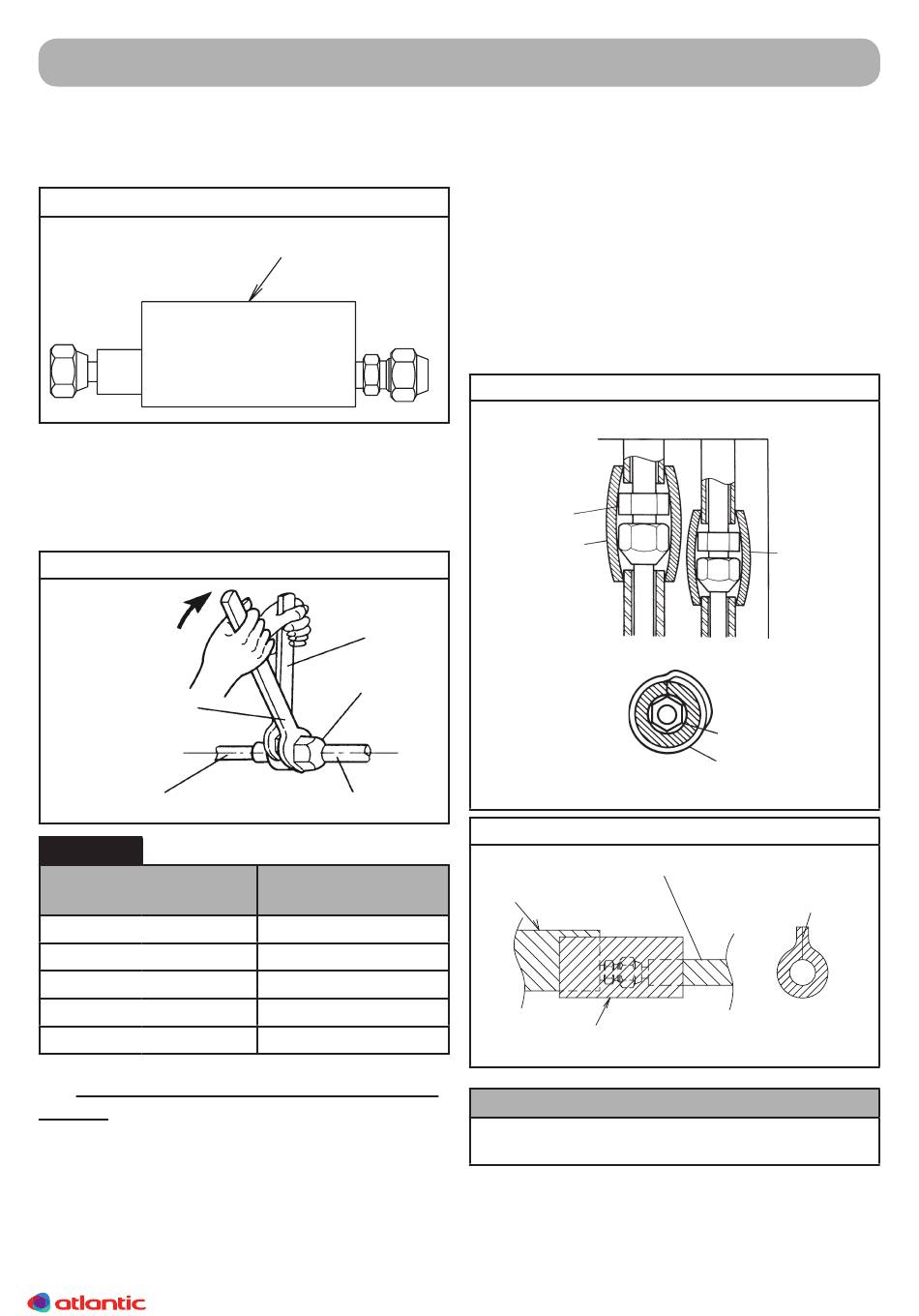

Silencieux (Fourni); Isolation Calorifique Des Raccords Frigorifiques - Fujitsu Atlantic ABYA 12 GATH Notice D'installation

• Si nécessaire, coupez le silencieux comme in-
diqué Fig. 22
Fig. 22

Silencieux (fourni)

4. Après avoir correctement positionné les rac-
cords face à face, serrez les écrous à la main
et finissez à la clé dynamométrique (Fig. 23)
selon les couples indiqués dans le tableau 4.
Fig. 23
Clé
dynamométrique
Liaison côté
unité intérieure
Tableau 4
Diamètre
des écrous flare
6,35 mm (1/4")
9,52 mm (3/8")
12,70 mm (1/2")
15,88 mm (5/8")
19,05 mm (3/4")
5.4. Isolation calorifique des raccords frigo-
rifiques
• Après avoir vérifié qu'aucune fuite de gaz ne
se produit, isolez les 2 parties des raccords fri-
gorifiques sur les petits et gros tuyaux avec un
manchon isolant.
PROCÉDURE D'INSTALLATION
Clé fixe
Ecrou
Liaison
Couple de serrage
16 à 18 Nm
32 à 42 Nm
49 à 61 Nm
63 à 75 Nm
90 à 110 Nm
• Terminez l'isolation en fixant le manchon aux
deux extrémités au moyen de colliers Rilsan
comme indiqué la Fig. 24.
• Enveloppez les deux extrémités des manchons
avec du ruban adhésif vinyle de manière à ce
qu'il n'y ait pas d'espace.
• Si le coude de raccordement est utilisé (uni-
quement pour les modèles ABYA 18 24 GATH),
réalisez l'isolation des connexions de la même
manière.
Fig. 24
Unité intérieure
Pas d'espace
Manchon
isolant
Fig. 25
Petite liaison (liquide)
Silencieux
Isolant (fourni)
I ATTENTION
• L'isolant doit s'adapter étroitement sans es-
pace.
Manchon
isolant
Pas d'espace
Manchon
isolant
Pas d'espace
