Il est souhaitable que la quantité d'huile rési-
duelle soit inférieure à 40 mg/10 m.
• N'utilisez pas de liaisons écrasées, déformées
ou décolorées (en particulier à l'intérieur). Si-
non, la vanne de détente ou le tube capillaire
pourraient être obstrués.
• Un mauvais choix de liaisons provoquera de
faibles performances. Il est nécessaire de choi-
sir des matériaux adaptés au fluide frigorigène
R410A (pression plus élevée).
• Les épaisseurs des liaisons sont indiquées
dans le tableau 1.
• N'utilisez pas de liaisons plus fines.
Tableau 1
Diamètre des liaisons
6,35 mm (1/4")
9,52 mm (3/8")
12,70 mm (1/2")
15,88 mm (5/8")
19,05 mm (3/4")
5.2. Exigences pour les liaisons
I ATTENTION
• Référez-vous à la notice d'installation de l'uni-
té extérieure pour connaître la longueur de rac-
cordement de la liaison ou le dénivelé.
I AVERTISSEMENT
• Procédez à l'isolation thermique des liaisons
gaz et liquide afin d'éviter toute condensation.
• Utilisez des manchons isolants d'une résis-
tance à la chaleur supérieure à 120°C.
• En complément, si le niveau d'humidité aux
endroits où le passage des tuyaux frigorifiques
risque d'excéder 70%, protégez ces derniers
avec des manchons isolants. Utilisez un man-
chon plus épais de 15 mm si l'humidité atteint
80%, et un manchon plus épais de 20 mm si
l'humidité dépasse 80 %.
• Si les épaisseurs recommandées ne sont pas
respectées dans les conditions décrites précé-
demment, de la condensation se formera à la
surface des isolants.
PROCÉDURE D'INSTALLATION
Epaisseur
0.80 mm
0.80 mm
0.80 mm
1.00 mm
1.20 mm
• Enfin, veillez à utiliser des manchons isolants
dont les caractéristiques de conductivité calo-
rifique seront égale à 0,045 W/(m.K) ou infé-
rieure si la température égale 20°C.
5.3. Raccordement des liaisons
5.3.1. Réalisation des évasements
1. Coupez les liaisons avec un coupe-tube sans
les déformer à la longueur adéquate.
2. Ebavurez soigneusement en tenant la liaison
vers le bas pour éviter l'introduction de li-
maille dans cette dernière.
3. Récupérez les écrous "Flare" sur l'unité inté-
rieure et l'unité extérieure.
4. Enfilez les écrous sur les tubes avant évase-
ment.
5. Procédez à l'évasement en laissant dépas-
ser la liaison de la cote "A" de la matrice de la
dudgeonnière (Fig. 18 et tableau 2).
6. Après évasement, vérifiez l'état de la portée.
Celle-ci ne doit présenter aucune rayure ou
amorce de rupture. (Fig. 20)

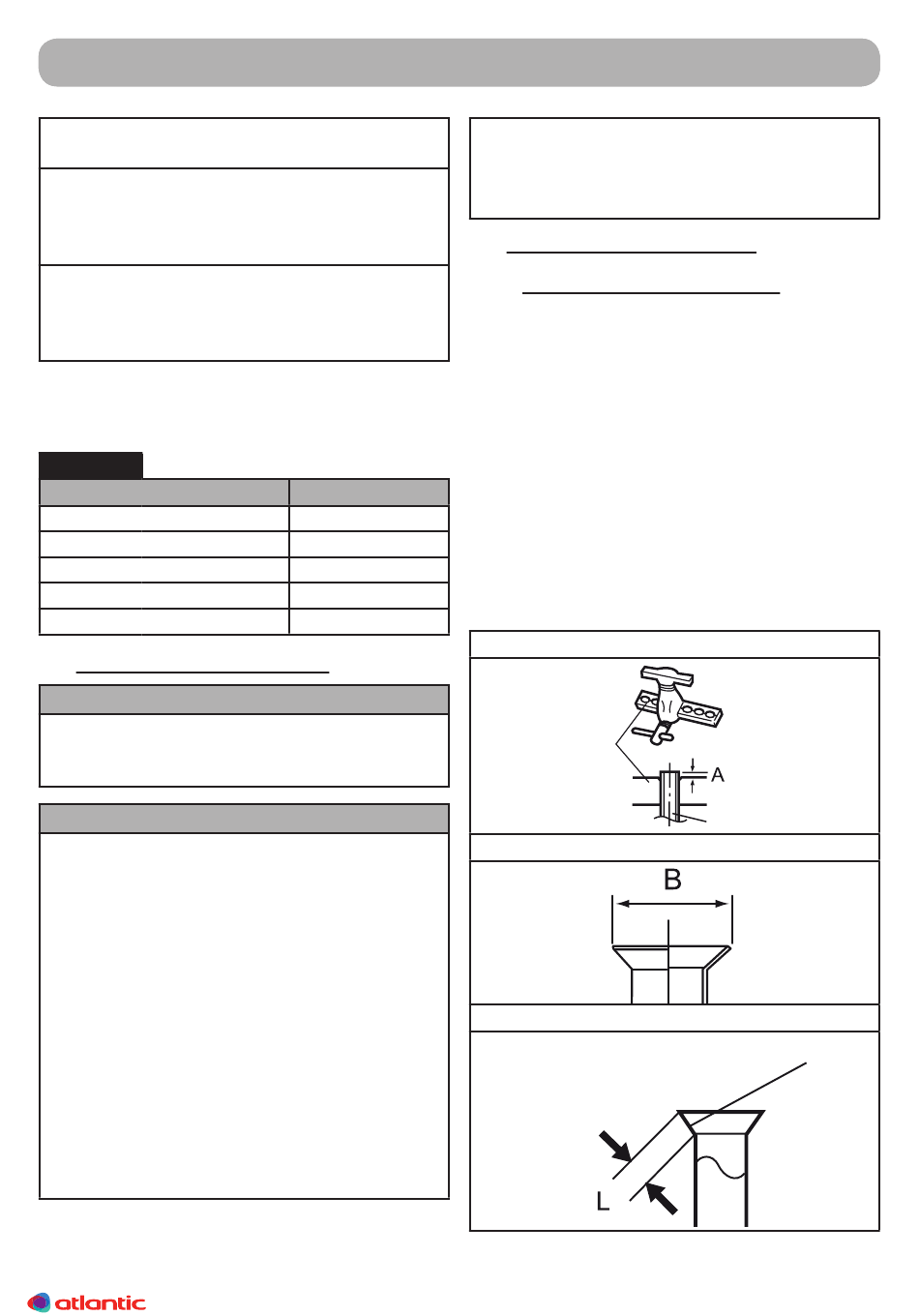

Fig. 18
Dudgeonniére
Fig. 19
Fig. 20
Vérifiez si (L) est évasé correctement
et s'il n'est ni craquelé, ni rayé.
Liaison
15
