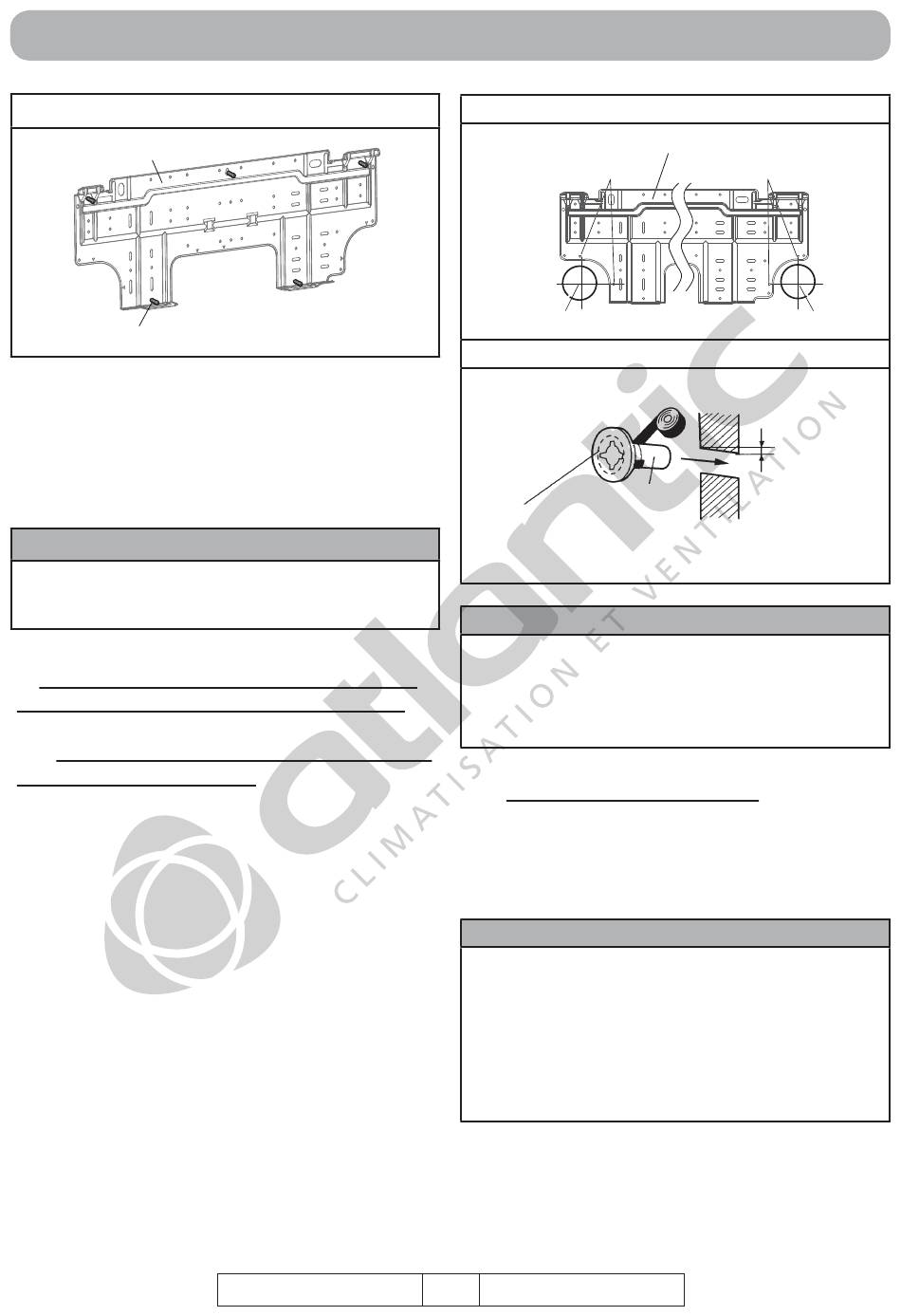

Fig. 20
Support mural
Vis autotaraudeuse
• Fixez le support mural avec au moins 5 vis et
chevilles via les trous en périphérie du support.
• Sur un mur en béton, placez dans le mur des
boulons d'ancrage correspondants aux trous du
support mural.
• Vérifi ez qu'il n'y ai pas d'écart entre le support
mural et la cloison.
I ATTENTION
Le support mural doit être correctement aligné
horizontalement et verticalement. S'il est pen-
ché, des fuites peuvent survenir.
4. MISE EN PLACE DES LIAISONS FRIGO-
RIFIQUES ET DU TUYAU D'ÉVACUATION
4.1. Percements en vue de la mise en place
des liaisons frigorifi ques
1. Percez un trou de 65 mm de diamètre dans le
mur comme indiqué dans la «Fig. 21».
2. Percez avec une légère pente vers l'extérieur
(5 à 10 mm).
3. Toujours bien aligner le centre du trou sinon
des fuites d'eau pourraient survenir.
4. Coupez
le
correspondant
obturez-le à l'aide du bouchon, fi xez-le avec
du ruban adhésif et insérez le fourreau dans
le trou («Fig. 22»).
5. Lorsque les directions  (à droite) ou  (sortie
à gauche) sont utilisées, percez avec une
pente légèrement plus importante (10 mm au
moins) pour laisser libre l'écoulement d'eau.
INSTALLATION DES UNITÉS INTÉRIEURES
fourreau
d'une
à
l'épaisseur
Février 2014
Fig. 21
Repère de centrage
Fig. 22
Bouchon*
• Veillez à toujours bien centrer le trou. Un
alignement incorrect peut entraîner des fuites.
• En l'absence de gaine, le câble qui relie l'unité
extérieure aux unités intérieures risque d'être
endommagé au contact d'une pièce métallique.

4.2. Mise en place des liaisons

Pour
veuillez-vous reporter au paragraphe «3.1.
Choix de la sortie pour le raccordement», page
18 «Fig. 19».
• Veillez à mettre en place l'écoulement des
condensats selon les instructions décrites
ci-après.
longueur
• Procédez à cette installation dans un
du
mur,
environnement le moins humide possible
afi n d'éviter la formation de condensation
nuisible au bon fonctionnement des liaisons
frigorifi ques.
19
Support mural
Repère de centrage
Trou Ø 65 mm
Fixez avec du ruban adhésif
Fourreau*
(Intérieur)
I ATTENTION
visualiser
les
différentes
I AVERTISSEMENT
NI 923 331 #
Trou Ø 65 mm
5 à 10 mm
plus bas
(Extérieur)
Mur
*Non fourni
sorties,
