Anpressdruckregulierung und Justiermöglichkeiten DE
Untenliegende Anpressdruckverstellung
Nebenverriegelungen

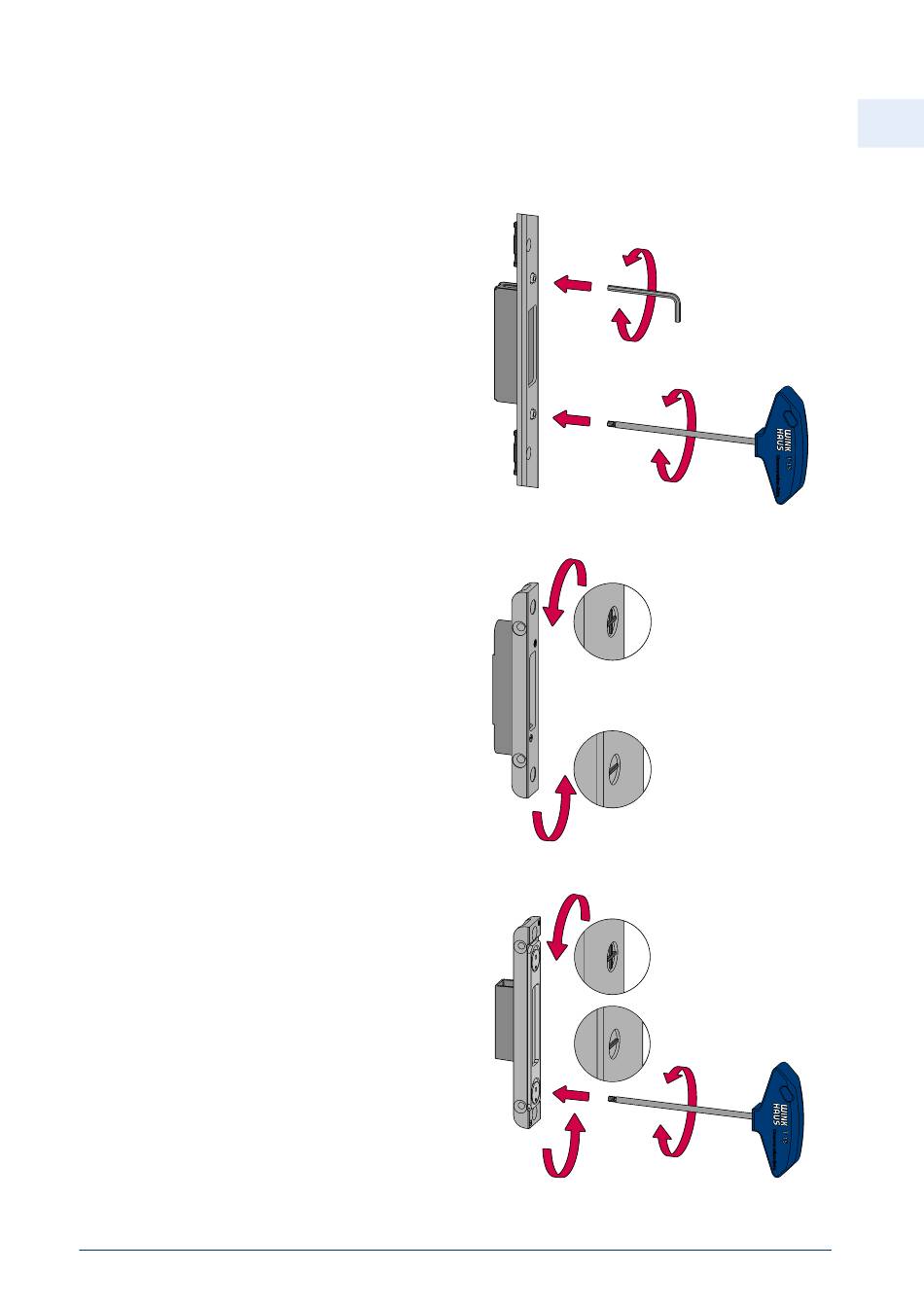

Die Regulierung des Anpressdruckes bei Einzelschließ-
blechen oder Schließleisten erfolgt über exzentrisch
gelagerte Verstellplatten auf der Innenseite. Diese
können mit einem 3 mm Inbusschlüssel oder mit dem Torx
T15 Schraubendreher (Artikel-Nr. 2953104) im Bereich
± 2 mm stufenlos verstellt werden.
Anpressdruckregulierung bei Einzelschließblech
Nebenverriegelungen
TM-20-4-T (Holz 4 mm Falzluft)
Aufgrund der ± Seiten des einfräsbaren Schwenkriegel
Schließbleches TM-20-4-T kann der Anpressdruck durch
die Änderung der Einbaulage um 180° variiert werden.
Anpressdruckregulierung bei Einzelschließblech
Nebenverriegelungen
TM-22-4-V (Holz 4 mm Falzluft)
Aufgrund der ± Seiten des einfräsbaren Schwenkriegel
Schließbleches TM-22-4-V kann der Anpressdruck durch
die Änderung der Einbaulage um 180° variiert werden.
Zusätzlich erfolgt die Regulierung des Anpressdruckes bei
diesen Einzelschließblechen durch exzentrisch gelagerte
Verstellplatten. Diese können mit einem Torx T15
Schraubendreher (Artikel-Nr. 2953104) im Bereich ± 2 mm
stufenlos verstellt werden.
