16.2 Contrôle
16.3 Remontage – Voir 20.0 Vue éclatée
Remontez dans l'ordre inverse du démontage.
Illustration 6.12
28

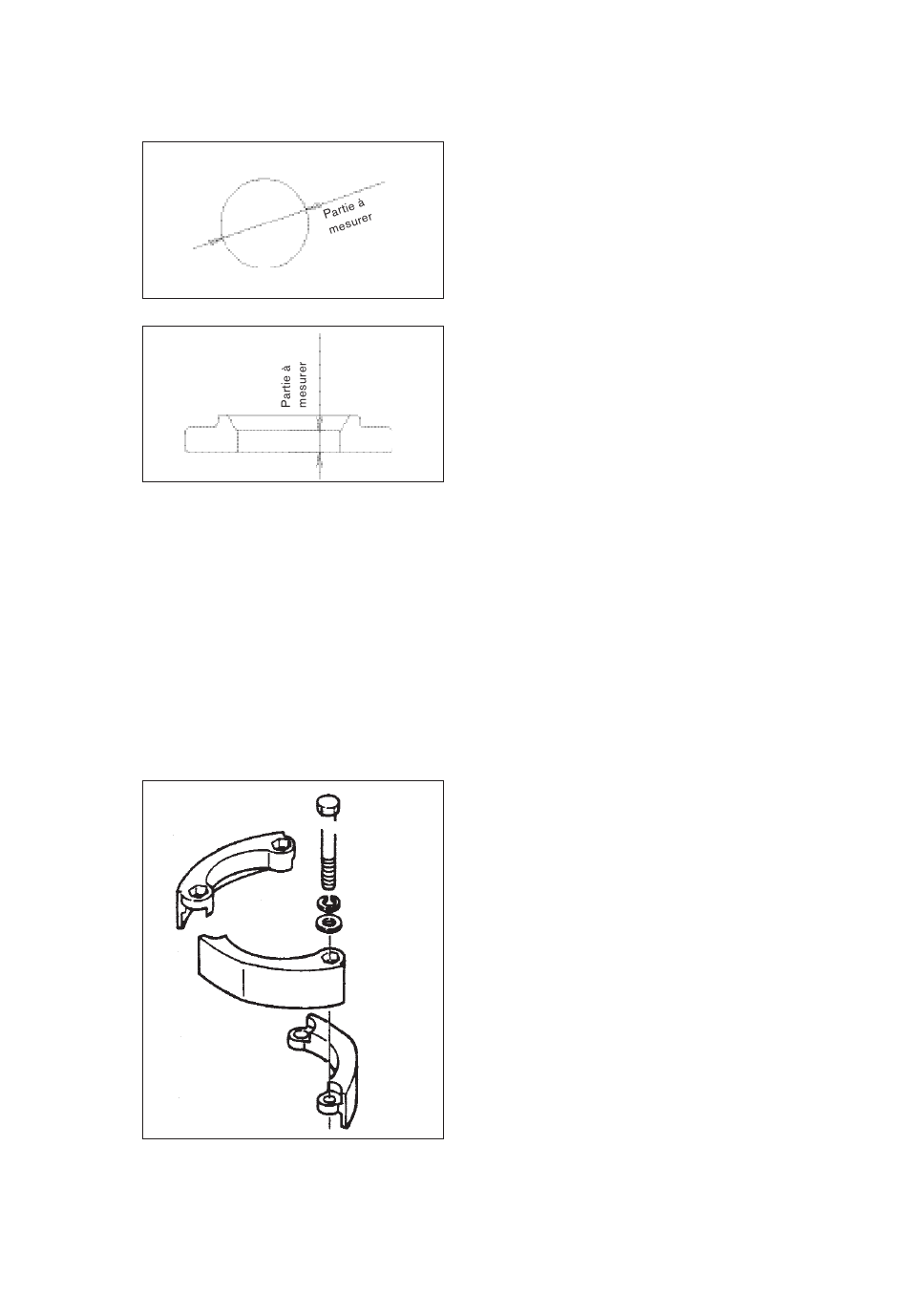

• Bille (Illustration 6.10).
Illustration 6.10
Mesurez le diamètre extérieur et s'il est en
dehors de la tolérance, remplacez la bille.
Tolérance de la bille
TA-40 :
TA-50 :
TA-80 :
•
Illustration 6.11
Mesurez la dimension indiquée à gauche et si
elle est en dehors de la tolérance, remplacez le
siège de clapet.
Tolérance du siège de clapet
TA-40 : 4.6 ~ 11.5 mm 1.7 ~ 4.1 mm
TA-50 : 5.0 ~ 12.5 mm 1.7 ~ 4.1 mm
TA-80 : 5.0 ~ 12.5 mm 1.7 ~ 4.1 mm
•
Si les joints toriques sont usés ou craquelés, les
remplacer.
Couple de serrage des vis de maintien du
collecteur
20 Nm
Note
• Assurez-vous qu'il n'y a pas de poussière sur
la surface d'étanchéité du joint et que le joint
n'est pas endommagé.
• Remplacez le joint torique PTFE quel que soit
son état.
• Faites correspondre les pièces concaves et
convexes des flasques.
(Types TA- 50 BP_,BV_, et TA-80 BP_)
S ø 45.0 ~ S ø 51.5 mm
S ø 56.7 ~ S ø 64.9 mm
S ø 81.0 ~ S ø 92.7 mm
Siège de clapet (Illustration 6.11).
B_C, B_N, B_E,
B_V, B_H, B_S
Joint torique (autre que PTFE)
A.0200.303 – IM-TA/03.00 (01/2011)
B_T
