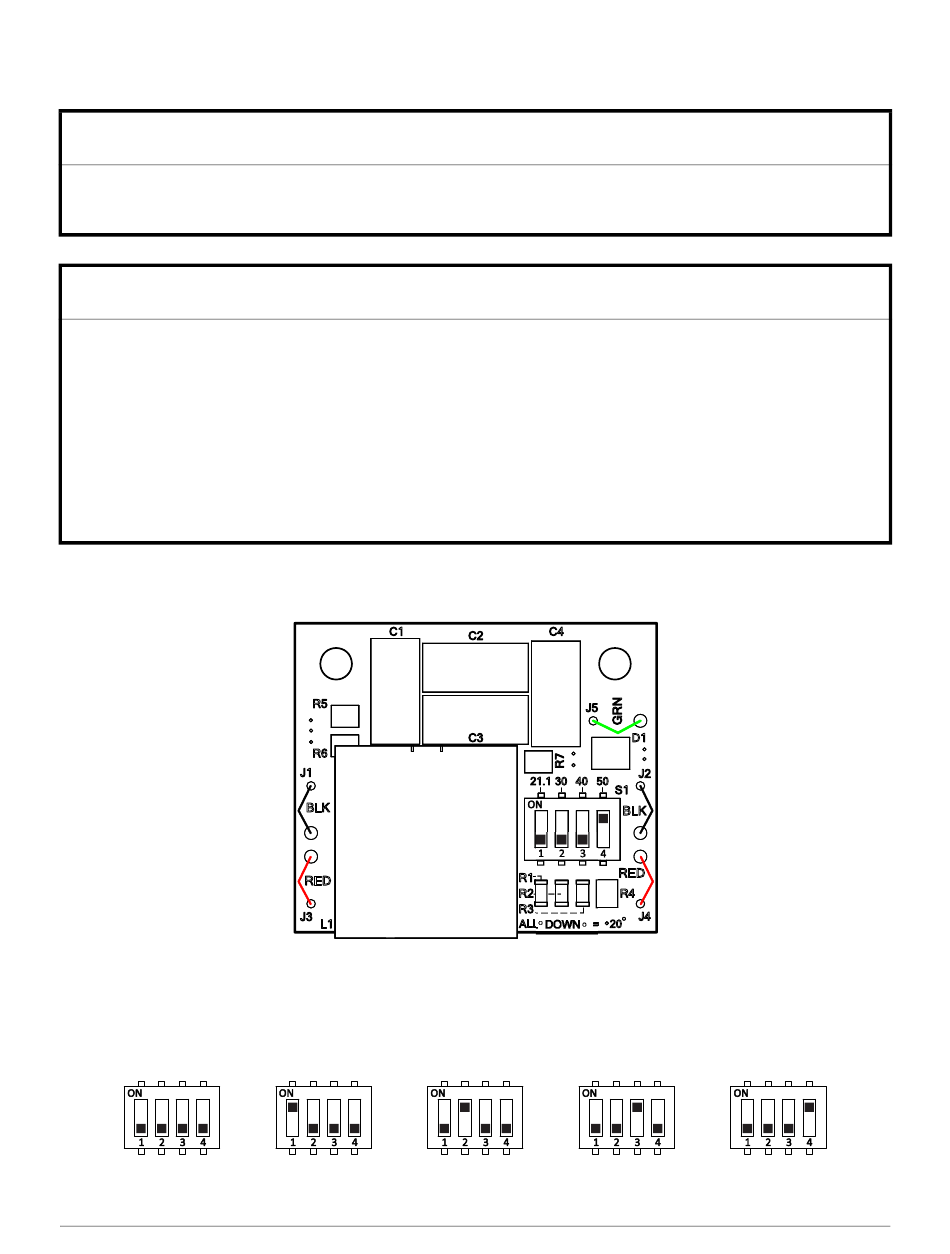

Configuration du panneau diviseur de tension

Le panneau diviseur de tension est un simple diviseur à résistance de la tension de l'arc brute. Pour

empêcher les boucles de terre et les interférences électriques, le signal d'arc divisé doit être isolé.

Le panneau diviseur de tension installé en usine fournit une tension proportionnelle à la tension de l'arc.

Les réglages du commutateur DIP sur le panneau diviseur de tension commandent la sortie dans des

conditions de circuit ouvert, jusqu'à une sortie maximum de 16 V. Il s'agit d'une tension de sortie

fonctionnelle très basse (TBT) protégée par l'impédance. Ce type de sortie permet d'éviter les risques

d'électrocution, les problèmes d'énergie et les risques d'incendie dans des conditions normales sur le

câble d'interface de machine et d'éviter tous ces risques en cas d'une seule défaillance sur le câblage

d'interface machine. Le panneau diviseur de tension est sensible aux défaillances et les sorties de TBT

ne sont pas conformes aux exigences de sécurité de très basse tension (TBTS) relativement

au raccordement direct à des appareils électriques.

Le réglage d'usine du panneau diviseur de tension est de 50:1.

Pour modifier le réglage du diviseur de tension, régler les commutateurs DIP à l'une des positions

suivantes :

20:1

Powermax45 XP

Bulletin de service sur le terrain

AVIS

BLK

RED

21,1:1

30:1

809940

Câble d'interface de machine avec diviseur de tension

21.1 30 40 50

BLK

RED

X12

ALL DOWN

= 20

40:1

50:1
