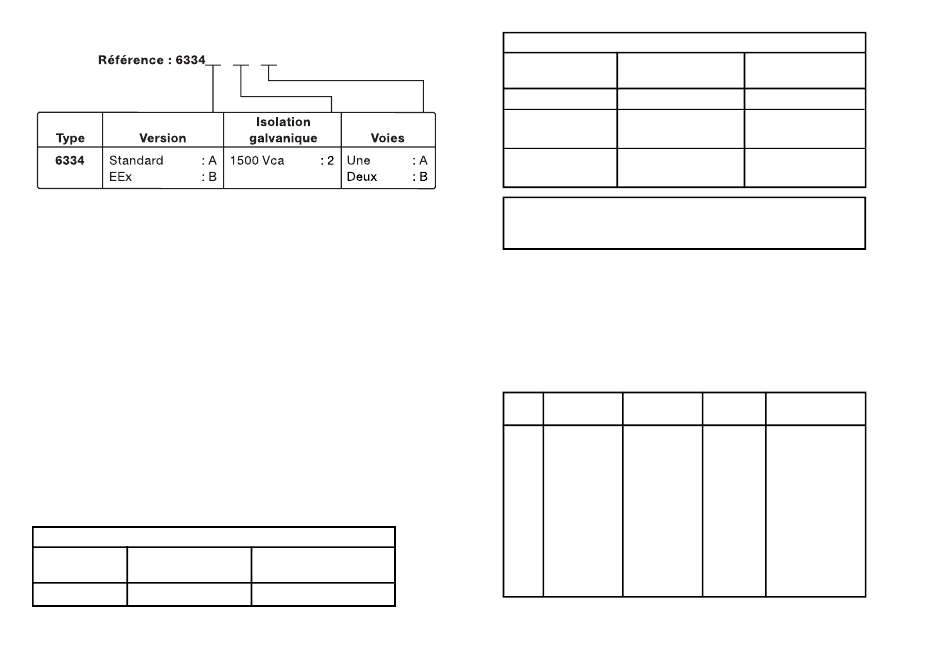

Spécifications électriques :
Plage des spécifications :
-40°C à +60°C
Spécifications communes :
Tension d'alimentation cc
Standard, 6334A .................................. 7,2...35 Vcc
EEx, 6334B .......................................... 7,2...28 Vcc
Consommation interne, par voie ................. 0,17...0,8 W
Chute de tension ......................................... 7,2 Vcc
Tension d'isolation, test / opération ............ 1,5 kVca / 50 Vca
Tension d'isolation, voie 1 / voie 2 :
Standard, 6334A .................................. 3,75 kVca
EEx, 6334B .......................................... 1500 Vca
Temps de chauffe ........................................ 5 min.
Kit de programmation ................................. Loop Link
Rapport signal / bruit .................................. Min. 60 dB
Temps de réponse (programmable) ............ 1...60 s
Vérification de l'EEprom .............................. < 3,5 s
Dynamique du signal d'entrée .................... 20 bit
Dynamique du signal de sortie ................... 16 bit
Température d'étalonnage .......................... 20...28°C
Précision, la plus grande des valeurs générales et de base :
Valeurs générales
Type Précision
d'entrée absolue
≤ ±0,05% de l'EC
Tous
30
All manuals and user guides at all-guides.com
Coefficient
de température
≤ ±0,01% de l'EC / °C
Valeurs de base
Type Précision
d'entrée de base
≤ ±10 µV
Volt
Type TC :
≤ ±1°C
E, J, K, L, N, T, U
Type TC : B, R, S,
≤ ±2°C
W3, W5, LR
Immunité CEM ..................................................... < ±0,5% de l'EC
Immunité CEM améliorée :
NAMUR NE 21, critère A, burst .......................... < ±1% de l'EC
Effet d'une variation
de la tension d'alimentation ........................ < 0,005% de l'EC / Vcc
Taille max. des fils ....................................... 1 x 1,5 mm
Humidité ...................................................... < 95% HR (sans cond.)
Dimensions .................................................. 109 x 23,5 x 104 mm
Etanchéité (boitier / bornier) ........................ IP50 / IP20
Poids (1 / 2 voies) ........................................ 145 / 185 g
Spécifications électriques, entrées :
Décalage max. ............................................ 50% de la valeur max. sélectionnée
Entrées TC :
Température Température
Type min. max.
B +400°C +1820°C
E -100°C +1000°C
J -100°C +1200°C
K -180°C +1372°C
L -100°C +900°C
N -180°C +1300°C
R -50°C +1760°C
S -50°C +1760°C
T -200°C +400°C
U -200°C +600°C
W3 0°C +2300°C
W5 0°C +2300°C
LR -200°C +800°C
Coefficient
de température
≤ ±1 µV/°C
≤ ±0,05°C/°C
≤ ±0,2°C/°C
2
fils multibrins
Plage
min. Norme
200°C IEC584
50°C IEC584
50°C IEC584
50°C IEC584
50°C DIN 43710
100°C IEC584
200°C IEC584
200°C IEC584
50°C IEC584
75°C DIN 43710
200°C ASTM E988-90
200°C ASTM E988-90
50°C GOST 3044-84
