Huitième édition • Quatrième impression
Tabl eaux des capacités de charge
Calculs sur site de la capacité de
charge
Toujours centrer la charge sur les fourches.
Positionner la charge de façon à ce qu'elle soit
complètement contre l'arrière de la structure des
fourches. La longueur des fourches doit toujours
correspondre à au moins 2/3 de la longueur de la
charge.
Tous les tableaux des capacités de charge de chariot
télescopique à fourches Genie sont basés sur un
centre de gravité horizontal situé à 24 in/61 cm de la
surface verticale avant du bras de fourche. Pour les
charges avec un centre de gravité plus éloigné, se
reporter au tableau et aux instructions ci-dessous
pour déterminer la capacité de charge réduite pour
une zone de charge spécifique. Noter que cela ne
s'applique pas à un centre de gravité qui n'est pas
centré entre les fourches ou à un centre de gravité
vertical à plus de 24 in/61 cm de la surface
supérieure de la dent de fourche. Maintenir la
charge centrée sur le chariot des fourches.
Nouveacentre de gravité horizontal, mesuré depuis la surface verticale avant du bras de fourche
24 in/61 cm
ou moins
Facteur de
1,00
réduction de
capacité
Pièce réf. 1303144FRGT
Tableaux des capacités de charge
28 in/71 cm
32 in/81 cm
ou moins
ou moins
0,86
0,75
GTH

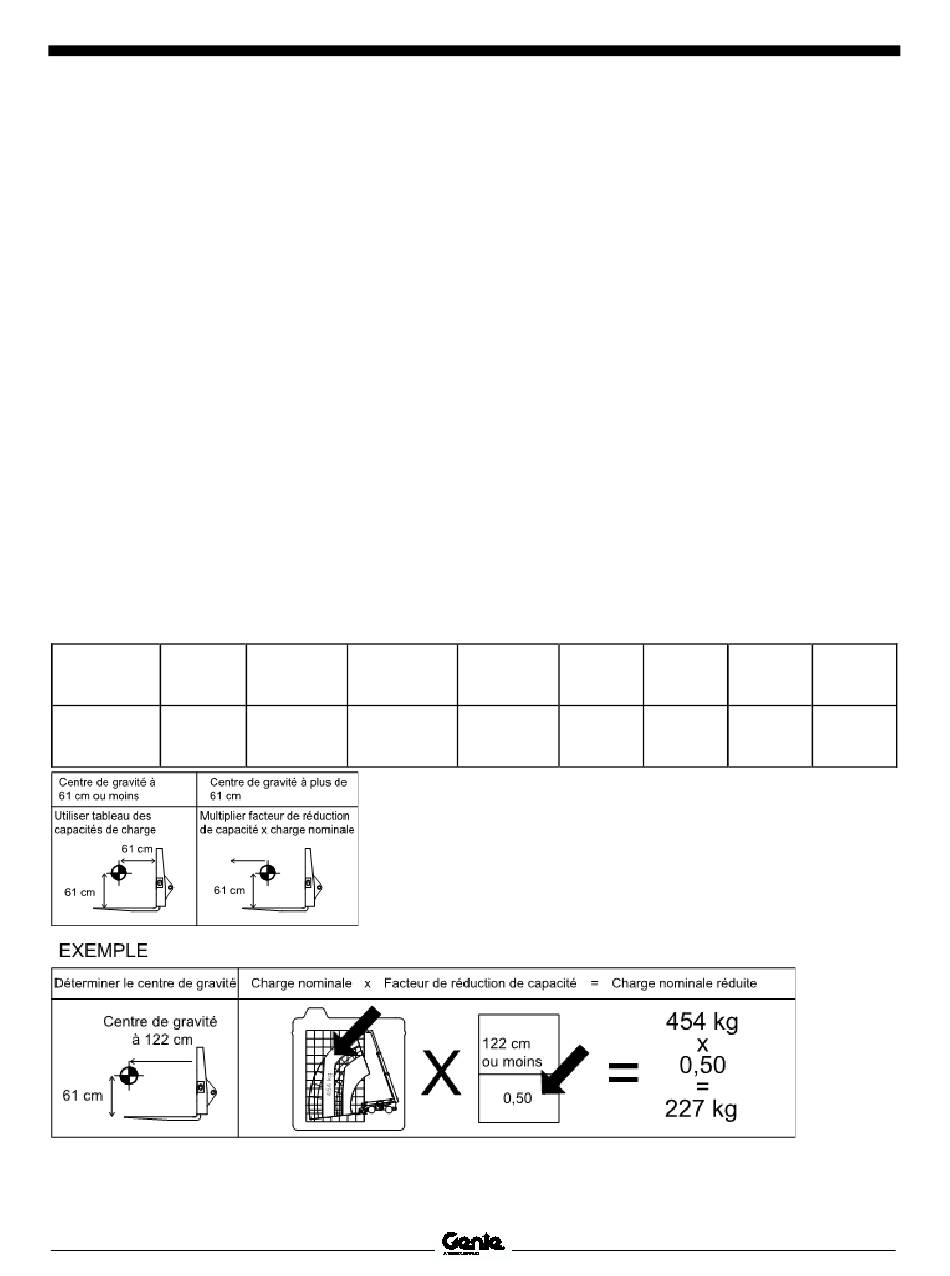

Pour calculer la nouvelle capacité de charge réduite
avec un centre de gravité à plus des 61 cm standard,
multiplier la capacité de la zone indiquée dans le
tableau des capacités de charge par le facteur de
réduction approprié fourni dans le tableau ci-
dessous. Se reporter à l'exemple.
36 in/91 cm
40
ou moins
in/102 cm
ou moins
0,67
0,60
-1056
™
Manuel de l'opérateur
44
48
in/112 cm
in/122 cm
in/137 cm
ou moins
ou moins
ou moins
0,55
0,50
54
0,44
71
