Manipulation et utilisation
5
Table d'opération
5.2.7.3
Déplacement de la table d'opération avec le système de motorisation [UNLOCK]

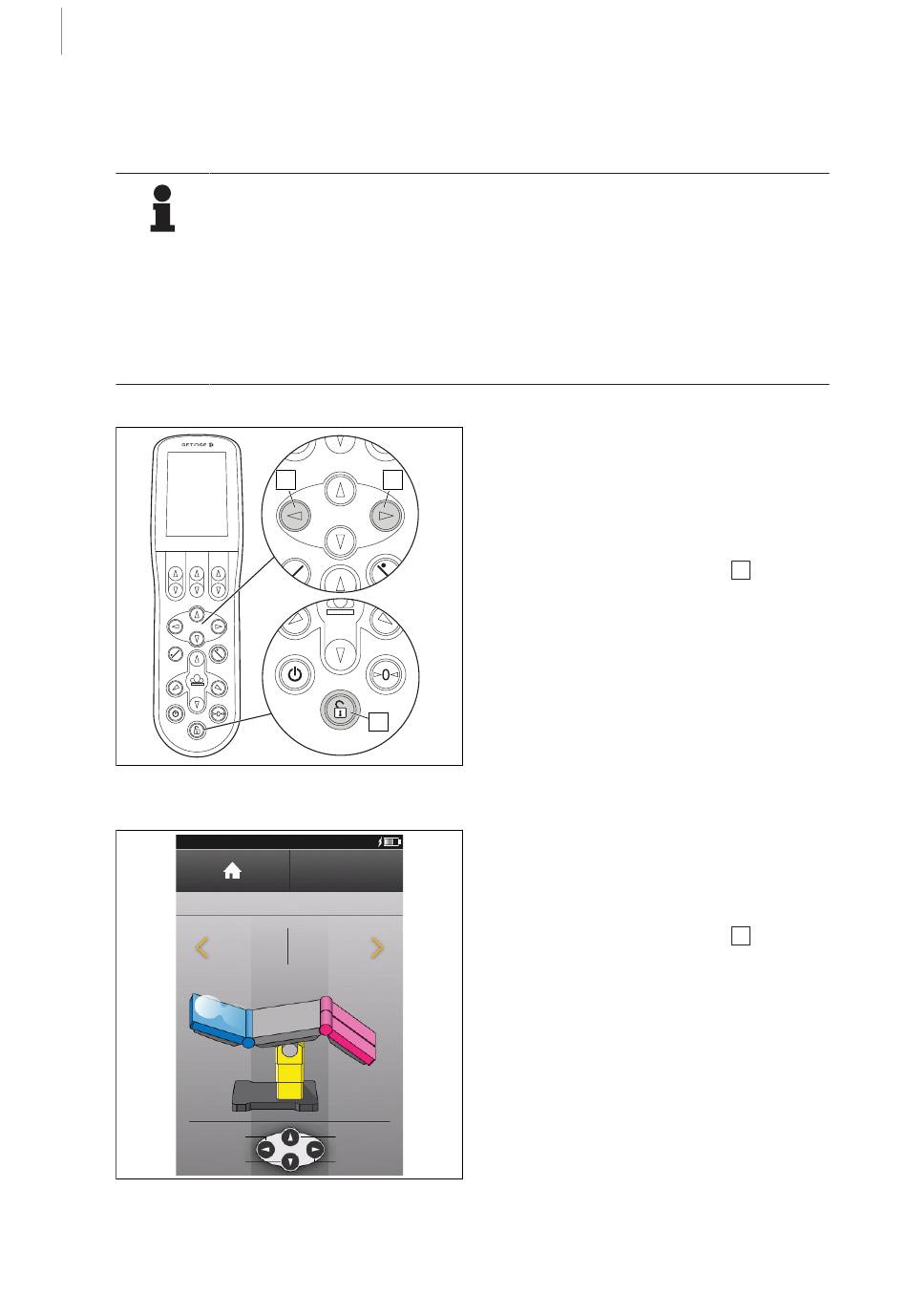

Fig. 53 :
Déplacer la table d'opération à l'aide du
système motorisé
Fig. 54 :
Menu de commande SYSTÈME DE
MOTORISATION
80 / 154
I
NFO RMA TION
La table d'opération peut se déplacer longitudinalement et transversalement. Les
roulettes pivotantes se relèvent dans la direction du dernier mouvement. Si la table
d'opération doit être déplacée dans un angle de 90° par rapport au dernier mouve-
ment, l'exercice d'une force plus importante est nécessaire, car les roulettes pivo-
tantes sont perpendiculaires au sens de déplacement souhaité. Si les roulettes pi-
votantes sont perpendiculaires au sens de déplacement souhaité, le déplacement
de la table d'opération est plus simple en la déplaçant dans la diagonale par rap-
port au sens souhaité (angle d'environ 45°).
La présence d'une deuxième personne peut être nécessaire.
3
OR01-14
RETOUR
SYSTÈME DE MOTORISATION
En arrière
En avant
En arrière
Déblocage
Blocage
En avant
Sortir les roulettes pivotantes (UNLOCK)
Prérequis:
2
•
Le câble secteur et le câble de liaison
équipotentielle sont déconnectés de la
table d'opération.
1. Presser la touche [UNLOCK]
maintenir enfoncée.
Ø Les roulettes pivotantes sortent auto-
matiquement.
Ø Le menu SYSTÈME DE
MOTORISATION s'affiche sur le boîtier
de commande.
1
Ø La LED située sous la touche [UN-
LOCK] s'allume au niveau du tableau
de commande prioritaire.
Ø La table d'opération peut être déplacée.
Ø Bloquer la table d'opération avec au
moins une main.
- ou -
1. Presser la touche [UNLOCK]
au moins 1 seconde.
Ø Le menu SYSTÈME DE
MOTORISATION s'affiche sur le boîtier
de commande.
2. Appuyer sur la [Touche multifonction mon-
ter].
Ø Les roulettes pivotantes sortent auto-
matiquement.
Ø La table d'opération peut être déplacée.
Ø Bloquer la table d'opération avec au
moins une main.
et la
1
pendant
1
7200.01XX
IFU 7200.01 FR 11
