Fonctions et boîtier de commande
4
Tableau de commande prioritaire
4.3.1
Affectation et fonctions des touches
1

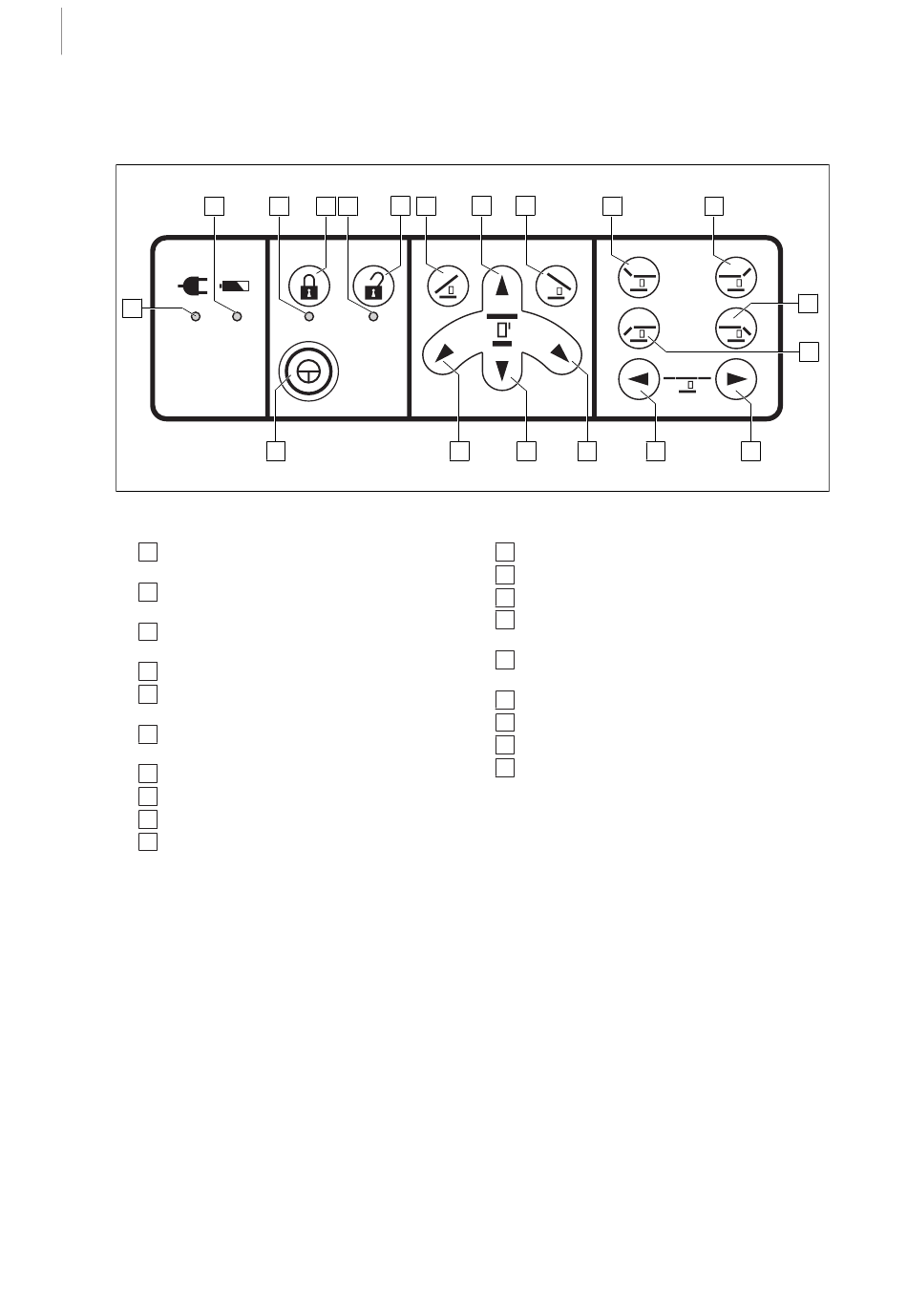

Fig. 13 :
Tableau de commande prioritaire
1
Affichage d'état : LED fonctionnement sur
secteur [8 Tab. 8 Page 73]
2
Affichage d'état : LED état de charge de l'ac-
cumulateur [8 Page 74]
3
Affichage d'état : LED LOCK (vert)
[8 Page 79]
4
[LOCK] La table d'opération est bloquée*
5
Affichage d'état : LED UNLOCK (orange)
[8 Page 79]
6
[UNLOCK] La table d'opération peut être dé-
placée*
7
[TREND.] Trendelenburg*
8
[UP] La table d'opération monte
9
[REV.] Trendelenburg inversé*
10 [UP] Monter la plaque dorsale*
*L'affectation et les fonctions des touches correspondent à l'utilisation lors de l'orientation NOR-
MALE du patient.
40 / 154
2
3
4 5
LOCK
UNLOCK
ON
19
6
7
8
9
TREND.
UP
REV.
TILT
TILT
DOWN
18
17
11 [UP] Monter la plaque jambière*
12 [DOWN] Descendre la plaque jambière*
13 [DOWN] Descendre la plaque dorsale*
14 [L-SHIFT] Translation longitudinale en direc-
tion de l'interface REVERSE
15 [L-SHIFT] Translation longitudinale en direc-
tion de l'interface NORMALE
16 [TILT] Inclinaison latérale droite*
17 [DOWN] La table d'opération descend
18 [TILT] Inclinaison latérale gauche*
19 [ON] Met le moteur en marche. Doit être en-
foncée en même temps que la touche de
fonction souhaitée.
10
11
UP
DOWN
L-SHIFT
16
15
14
IFU 7200.01 FR 11
12
13
