Siemens RVL471 Information Produit

Siemens RVL471 Information Produit

Régulateur de chauffage et d'eau chaude sanitaire
Masquer les pouces Voir aussi pour RVL471:

Publicité

Liens rapides

Télécharger ce manuel

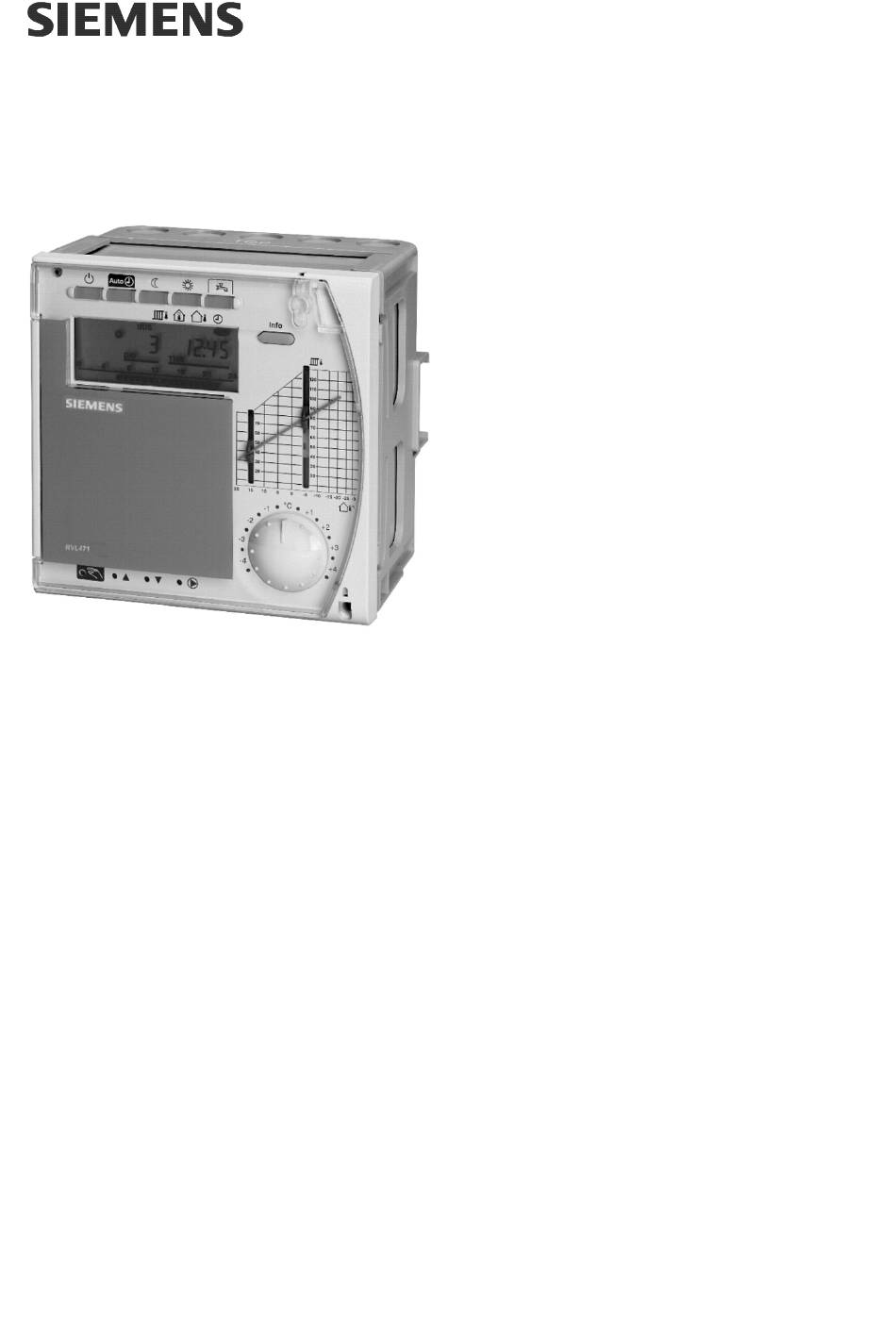

RVL471
Régulateur de chauffage
et d'eau chaude sanitaire
Information produit
Edition 2.2
Série C
Siemens Building Technologies
CE1P2524F
HVAC Products
09.2003

Publicité

loading

Manuels Connexes pour Siemens RVL471

Sommaire des Matières pour Siemens RVL471

  • Page 1 RVL471 Régulateur de chauffage et d'eau chaude sanitaire Information produit Edition 2.2 Série C Siemens Building Technologies CE1P2524F HVAC Products 09.2003...
  • Page 2 Régime automatique..................21 3.4.2 Régime Réduit en permanence ..............21 3.4.3 Régime Confort en permanence..............21 3.4.4 Veille ......................21 Régimes de fonctionnement de la production d'ECS ........21 1/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 3 Bloc de fonction "Utilisateur final, réglages divers" ......31 Lignes de commande ................... 31 Programme d'enclenchement 2 ..............31 Heure et date actuelles ................31 Affichage d'erreur ..................32 2/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 4 Limitations de la température de départ ............45 11.2.2 Augmentation de la valeur de consigne............46 11.3 Régulation trois points ..................46 11.4 Grandeurs auxiliaires dans les installations combinées .......47 3/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 5 Fonction ....................... 59 Bloc de fonction "Réglages de base ECS"..........60 16.1 Lignes de commande ................... 60 16.2 Affectation de l'eau chaude sanitaire ............60 4/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 6 Charge manuelle d'eau chaude sanitaire .............70 Bloc de fonction "Servomoteur 3 points du circuit d'ECS"....71 20.1 Lignes de commande..................71 20.2 Fonction ......................71 20.2.1 Surélévation de la température de départ.............71 5/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 7 Simulation de la température extérieure ............80 25.3.2 Test des relais....................80 25.3.3 Test des sondes................... 81 25.3.4 Test des contacts H ..................81 25.4 Fonctions d'aide ................... 82 6/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 8 Lieu de montage ...................97 28.3.2 Modes de montage ..................97 28.3.3 Installation.....................97 Ingénierie .....................98 29.1 Bornes de raccordement................98 29.1.1 Côté très basse tension ................98 29.1.2 Côté tension secteur..................98 7/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 9 Exécution ....................100 30.1 Construction ....................100 30.2 Encombrements ..................100 Caractéristiques techniques ..............101 Lignes de commande, classées par ordre alphabétique ..... 102 8/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 10 Vue d'ensemble Description générale et caractéristiques principales • Le RVL471 est un régulateur de chauffage multifonctions destiné aux immeubles d'habitation et aux bâtiments du tertiaire possédant leur propre production d'eau chaude sanitaire. • Il convient à − la régulation de la température de départ des groupes de chauffe en fonction des conditions atmosphériques, avec ou sans influence des conditions ambiantes,...
  • Page 11 Fiche produit RVL471 N2524 Mode d'emploi RVL471 4 319 2778 0 Instructions d'installation RVL471 4 319 2769 0 Fiche produit QAW50 N1635 Fiche produit QAW70 N1637 10/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 12 • Bâtiments du tertiaire de petite à moyenne taille Domaines d'application en fonction des types de diffuseurs Le RVL471 convient à tous les types connus de chauffage et de diffusion de chaleur : • Radiateurs • Convecteurs • Chauffage par le sol •...
  • Page 13 • Charge manuelle d'eau chaude sanitaire. Les circuits de chauffage et d'ECS programmés ainsi que leurs combinaisons possibles sont décrits au chapitre 3.2 «Types d'installations». 12/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 14 Le RVL471 présente deux grandes caractéristiques techniques : • 6 types d'installations de chauffage et 5 types d'installations ECS sont programmés dans le RVL471. Grâce à la combinaison judicieuse des ces types d'installations, 29 types d'installations sont possibles. • Toutes les fonctions et leurs réglages sont regroupés dans des blocs de fonction.
  • Page 15 Les différentes fonctions sont décrites ci-après, par bloc ou par ligne. Types d'installations 29 types d'installations sont programmés à demeure dans le RVL471. Les fonctions requises sont rattachées à chaque type d'installation considéré. Il faut choisir le type d'installation voulu au moment de la mise en service.
  • Page 16 Signal de température extérieure délivré par la sonde atmosphérique du régulateur ou par le bus local. Avec ou sans influence de la température ambiante. Mise en tempéra- ture et abaissement d'après le programme de chauffe. 15/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 17 Régulation à action tout ou rien par commande du brûleur. Signal de demande de chaleur sur bus de données. Sans programme de chauffe. 16/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 18 Mesure de la température d'ECS par une ou deux sondes ou thermostats. La pompe de circulation et la résistance électrique sont en option. 17/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 19 Régulateur RVL471 Sonde sur le retour secondaire Vanne mélangeuse Sonde extérieure Vanne de dérivation Générateur de chaleur (chaudière / convertisseur) Y7 Vanne mélangeuse ECS 18/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 20 électri- le bus de données que uniquement Ö Combinaisons ECS possi- 1, 2 0, 5 bles : 19/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 21 Combinaison d'installations Niveau Bloc de fonction 1-0 1-1 1-2 1-4 1-5 2-0 2-1 2-2 2-3 2-5 3-0 3-1 3-2 3-3 3-4 3-5 4-0 4-1 4-2 4-5 5-0 5-1 5-2 5-4 5-5 6-0 6-1 6-2 6-5 Utilisateur final Chauffage d'ambiance Utilisateur Utilisateur final ECS final Utilisateur final Généralités...
  • Page 22 Réduit ou la consigne Confort : − Selon le programme d'enclenchement 2 − Selon le programme de chauffage (-1 h) − En permanence (24 h) 21/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 23 Si le RVL471 n'est pas raccordé à un réseau de régulateurs, la production d'ECS et la pompe de circulation sont coupées pendant les périodes des congés programmés (et selon les réglages s'il fait partie d'un réseau). • Arrêt (la touche est éteinte) : pas de production d'ECS.
  • Page 24 Le niveau de fonctionnement est déterminé par le programme de chauffe et le programme de vacances. Régime de fonctionnement Etat de HORS HORS HORS fonctionnement Niveau de fonctionnement 23/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 25 • Un appareil d'ambiance QAW50 ou QAW70 peut être raccordé à la borne A6. • Un appareil peut être raccordé à chacune des deux bornes ; le RVL471 peut déter- miner la moyenne des deux mesures, selon le réglage. Les autres fonctions de l'ap- pareil d'ambiance ne sont pas influencées par la formation de la moyenne.
  • Page 26 • En l'absence de température de retour disponible sur le bus, les fonctions de limita- tion du retour sont arrêtées, et un message d'erreur est généré. 25/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 27 En cas de court-circuit ou de coupure dans un des deux circuits de mesure, le ré- gulateur continue de fonctionner avec la valeur du 2ième circuit. Un message d'er- reur est généré. 26/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 28 Exception : type d'installation x-2 - le ballon d'ECS continue d'être chargé si la sonde B3 (départ ECS) est intacte. 27/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 29 ECO jusqu'à ce que la température passe de nouveau 1 °C au-dessus de la consigne. Programme de chauffe Le programme de chauffe du RVL471 admet trois phases de chauffe. En outre, chaque jour de la semaine peut avoir des phases de chauffe différentes.
  • Page 30 On peut programmer jusqu'à 8 périodes de vacances par an. Le premier jour de vacan- ces, à 00:00 h, s'opère la commutation sur le régime Vacances / Antigel. Après le der- nier jour de vacances, à 24:00 h, le RVL471 repasse en régime Confort ou en régime Réduit, conformément à la programmation de l'horloge.
  • Page 31 Si la mesure est effectuée au moyen d'un ou de deux thermostats, il est impossible d'af- ficher la mesure. L'affichage est dans ce cas ---. 30/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 32 • programme d'enclenchement pour la libération de la charge ECS • programme d'enclenchement pour le relais multifonctions Le programme d'enclenchement 2 du RVL471 admet 3 phases par jour, de plus chaque jour peut avoir des phases différentes. Comme pour le programme de chauffe, on n'entre pas les temps de commutation, mais les périodes pendant lesquelles le programme ou la fonction sont en marche, voire ac-...
  • Page 33 Alarme de départ (explication : cf. chap. 25 «Bloc de fonction "Maintenance et réglages divers"», ligne de commande 130) Adresse de bus inadmissible, ou type d'installation inadmissible (si le RVL471 est relié au bus) Toute erreur est signalée sur l'afficheur par le message ERROR.
  • Page 34 Exemple d'une entrée (type d'installation 1-2) : = Circuit de chauffage 1 = Circuit d'ECS 2 33/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 35 + 0,5 SD ) > 0 Nota La commutation automatique des chaudières selon les heures de fonctionnement du brûleur n'est pas possible avec le RVL471, étant donné que ce régulateur ne possède pas de totalisateur d'heures. 34/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471...
  • Page 36 à la température extérieure mesurée, cela donne une courbe fortement atténuée. Elle assure ainsi le régime été sans chauffage, en empêchant la mise en route du chauf- fage durant quelques jours d'été plus frais. 35/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 37 • La température ext. mixte est de 1 °C en dessous de la limite de chauffe ECO en vigueur. • La température ext. atténuée est de 1 °C en dessous de la limite de chauffe "ECO jour". 36/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 38 • l'abaissement accéléré : oui ou non. Pour l'optimisation, le régulateur tient compte de la température ambiante mesurée par une sonde d'ambiance ou un appareil d'ambiance, ou du modèle d'ambiance. 37/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 39 10.4.4 Température du modèle d'ambiance Pour obtenir la température du modèle d'ambiance, il faut distinguer 2 cas différents : • Le RVL471 ne se trouve pas en régime d'abaissement rapide : La température ambiante selon le modèle d'ambiance est identique à la consigne actuelle de la température ambiante.
  • Page 40 Consigne d'ambiance pour le chauffage Réduit 10.4.7 Programmes d'optimisation au démarrage Pendant la période d'inoccupation, le RVL471 règle le chauffage sur Réduit. Vers la fin de cette période, l'optimisation bascule la régulation sur la mise en température accélé- rée; autrement dit, la surélévation réglée est ajoutée à la consigne d'ambiance. L'heure de commutation est calculée par l'optimisation de manière à...
  • Page 41 Température du modèle d'ambiance au début de la mise en température accélérée Consigne d'ambiance ∆ Surélévation de la consigne d'ambiance (pour réchauffage rapide) 40/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 42 La caractéristique de chauffe établit la correspondance entre consigne de tempé- rature de départ et température extérieure. 41/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 43 Pente de la courbe de chauffe Consigne de départ pour une température extérieure de −5 °C − Consigne de départ pour une température extérieure de +15 °C Vw(+15) 42/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 44 On peut la consulter à la ligne 165 (cf. chap. 25 «Bloc de fonction "Maintenance et réglages divers"»). 43/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 45 La régulation en fonction de la demande est utilisée pour les types d'installations 4 − − x et 6 La consigne est transmise au RVL471 par l'intermédiaire du bus, sous forme de signali- sation de la demande calorifique. La température extérieure n'est pas prise en considé- ration. 44/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471...
  • Page 46 Dans les types d'installations 3-1 et 3-3, la limitation maximale n'agit pas durant la charge du ballon d'ECS. 45/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 47 Les commandes envoyées par la régulation au servomoteur du mélangeur ou de la vanne sont transmises aux relais de sortie et affichées à l'aide de LED. 46/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 48 11.4.1 Surélévation de la température du mélangeur ou de l'échangeur de chaleur Dans les installations combinées, on peut paramétrer sur le RVL471 une surélévation de la température de la vanne mélangeuse ou de l'échangeur de chaleur. On entend par là une surélévation de la consigne de température de départ du circuit de chauffe.
  • Page 49 En présence d'une demande de chaleur, la chaudière met dans tous les cas de figure de la chaleur à disposition, c'est-à-dire que le régime de chaudière est alors toujours Marche. 48/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 50 Si la température de chaudière s'élève au-dessus de la consigne de la moitié du différentiel, le brûleur s'arrête. Différentiel Température de chaudière Consigne de chaudière 49/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 51 < w SD. La consigne est alors maintenue par enclenchement et arrêt de la seconde allure du brûleur. 50/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 52 Si la température de chaudière tombe en dessous de 5 °C, le brûleur s'enclenche tou- jours jusqu'à ce que la température de chaudière soit au-dessus du seuil minimal de la chaudière de la valeur du différentiel. 51/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 53 Signal de blocage critique 12.4.5 Protection contre la surchauffe de la chaudière Le RVL471 dispose d'une fonction de protection de la chaudière contre l'accumulation de chaleur (protection contre la surchauffe). Lorsque la 1ère allure du brûleur est arrêtée pendant la temporisation d'arrêt de la pompe (ligne 174 du régulateur de chaudière), le régulateur continue de faire fonction-...
  • Page 54 La pompe de circulation est enclenchée lorsqu'un consommateur émet une demande de température à la chaudière, mais est arrêtée pendant le délestage au démarrage de la chaudière déconnecté. 53/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 55 1-x, la température de retour peut être reçue également par le bus. Dans les installations combinées, il ne faut raccorder qu'une sonde de température de retour par segment. 54/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 56 Ceux-ci peuvent alors, en fonction des réglages, effectuer une limitation locale, c'est-à-dire générer un signal de blocage critique (voir chap. 25.4.7 «Amplification du signal de blocage»). 55/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 57 Valeur constante de la limitation (ligne 101) L start L constant Température de retour primaire Début de la compensation de la limitation L start (ligne (ligne 113) 56/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 58 Exemple d'effet de la limitation maximale de la différence de retour : avec limitation active de la différence de retour débit volumique côté primaire sans limitation de la différence de retour volume économisé temps 57/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 59 La course correspondant au débit minimum doit être détectée dans le servomoteur par un contact auxiliaire et transmise au RVL471. Il faut pour cela court-circuiter les bornes − M : l'organe de réglage se ferme et le temps de blocage commence à s'écouler.
  • Page 60 Si la fonction est active, l'afficheur indique La limitation maximale est prioritaire à la limitation minimale de la consigne de départ. 59/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 61 (indépendamment du régime de fonctionnement) à une température de confort et ne se trouve pas en régime "vacances". 60/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 62 La température de déclenchement est de +5 °C plus le différentiel (réglé à la ligne 128). En utilisant des thermostats pour le ballon d'ECS, la protection antigel n'est pas assurée. 61/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 63 B3 pourra mesurer la température dans l'échangeur lorsque la production d'ECS est arrêtée (pompe de circulation arrêtée). 62/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 64 (touche en permanence 24 h / 24 selon un ou plusieurs programmes de chauffe selon le programme de commutation 2 du régulateur 63/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 65 "Vacances" 0, 1 ou 2 Pas de production d'ECS si tous les régulateurs du ré- seau sont en régime "Vacances" 64/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 66 100 % à tous les régulateurs du même segment. Si le maître se trouve dans le segment 0, le signal de blocage non critique est envoyé à tous les ré- gulateurs de tous les segments. 65/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 67 +65 °C. Lors de la charge d'ECS, la valeur de consigne du départ commun est celle du circuit d'eau chaude sanitaire, soit +65 °C. 66/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 68 Le bloc de fonction "Ballon d'ECS" réalise en fonction des réglages effectués toutes les fonctions d'ECS des types d'installations possédant un ballon d'ECS. Il n'est pas actif avec les types d'installations x-5 (résistance électrique uniquement étant donné que la résistance possède ces fonctions indépendamment du RVL471. 19.1 Lignes de commande Ligne Fonction, paramètre...
  • Page 69 Température de charge résultante T = 60 °C La surélévation de la température de charge doit être réglée également si l'on travaille avec des thermostats. 68/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 70 Cette fonction évite que l'ECS se refroidisse par la temporisation à l'arrêt de la pompe. 69/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 71 (le voyant de la touche s'éteint). Si le chauffage de l'ECS se fait par une résistance électrique, la charge manuelle n'est pas possible. 70/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 72 Par sécurité, le régulateur délivre toutes les dix minutes une impulsion de fermeture d'une minute vers le servomoteur. Une impulsion d'ouverture annule le blocage des impulsions. 71/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 73 0...255 21.2 Description Le régulateur 3 points a un comportement PID. L'action D (Tv) de la régulation est ré- glée à la ligne 137. 72/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 74 Bloc de fonction "Relais multifonction" Le RVL471 possède un relais multifonction dont la fonctionnalité est déterminée dans ce bloc. Ce relais est également utilisé pour commander la résistance électrique de la production d'ECS. Si le régulateur est programmé pour types d'installations x - 5 (résis- tance électrique uniquement) ou pour un fonctionnement en alternance, le relais ne peut...
  • Page 75 Dans ce cas, le relais est en permanence déclenché. 22.2.4 Relais EN en cas de dérangement En présence d'un message d'erreur sur le RVL471 de l'appareil même du bus de don- nées (ERROR est affiché), le relais multifonction est enclenché avec une temporisation de 2 minutes.
  • Page 76 • La production de l'ECS est activée (la touche est allumée). • La fonction vacances et la commutation des régimes via contact H1 ne sont pas actives. 75/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 77 Si une durée de charge ECS maximale a été réglée, elle reste valide. Si la consigne anti-légionelles n'est pas atteinte, la charge anti-légionelles est interrompue et continue après l'écoulement de la durée maximale de charge. 76/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 78 24.2 Fonctionnement A l'aide du programme d'enclenchement 3 du RVL471 il est possible d'entrer trois pha- ses par jour, et chaque jour peut avoir des phases différentes. Comme pour le programme de chauffe, on n'entre pas les temps de commutation, mais les périodes pendant lesquelles le programme ou la fonction sont en "marche", à...
  • Page 79 1 + s Bouton sur régulateur Pente Consigne de départ, formée à partir de la courbe de chauffe Température extérieure mixte Consigne de départ 78/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 80 Consignes de départ formées à partir de la caractéristique de chauffe 25.2.3 Compteur d'heures de fonctionnement L'afficheur indique les heures de fonctionnement du régulateur. Le RVL471 prend pour preuve de fonctionnement la présence de la tension d'alimentation. L'affichage est limité à 500.000 heures (57 ans).
  • Page 81 25.2.6 Horloge radio, heure depuis la dernière réception Si un récepteur d'horloge radio est raccordé au bus de données, le RVL471 peut rece- voir les signaux d'horloge radio via le bus. A la ligne 197 on peut lire l'intervalle qui s'est écoulé...
  • Page 82 A la ligne 164 il est possible de tester les contacts H raccordés. L'affichage concerne toujours l'état actuel (contact ouvert/ contact fermé). Les touches de réglage permettent de sélectionner les contacts individuellement : 81/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 83 Antigel activé Si la température extérieure descend en dessous du seuil réglé à la ligne 167 (moins 0,5 °C), le RVL471 enclenche la pompe de circulation (pompe sur la borne Q1) et règle la température de départ sur le minimum choisi.
  • Page 84 Tant que la fonction est active, le voyant de la touche de sélection de régime concernée clignote lentement (environ 1 fois toutes les 2 secondes). Les touches proprement dites sont toutefois inopérantes. Lorsque cette fonction est désactivée, le RVL471 revient au régime précédemment en vigueur.
  • Page 85 Dans des installations équipées de vannes de dérivation, celles-ci adoptent la position "circuit d'ECS". 84/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 86 25.5.1 Source du signal d'horloge L'heure peut provenir de différentes sources, selon l'horloge maîtresse en vigueur. Celle-ci est prescrite au RVL471 par l'entrée de chiffres de 0...3 à la ligne 178 : 0 = Horloge autonome dans le RVL471 1 = Heure fournie par le bus ; Horloge (esclave) sans réglage à distance 2 = Heure fournie par le bus ;...
  • Page 87 Dans le même segment aucun autre ré- S = Numéro de segment gulateur ne peut être adressé! L'entrée d'une adresse interdite est signalée par un message d'erreur (code 140). 86/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 88 à assurer l'échange des données. 25.5.5 Coefficient de charge du bus La charge du bus E par le RVL471 est 7. La somme des valeurs de charge "E" de tous les appareils raccordés au même bus ne doit pas dépasser 300.
  • Page 89 Pour interdire l'accès au court-circuit des bornes H3- M, on peut plomber le régulateur, ce qui interdit son démontage (cf. chap. 28 «Manipulation»). 88/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 90 Communication avec les appareils d'ambiance 27.1.1 Généralités • Les appareils d'ambiance ne peuvent agir sur le RVL471 que si l'on a choisi les types d'installations 1-x, 2-x ou 3-x. • La température ambiante détectée par un appareil d'ambiance est captée par le RVL471 sur la borne A6.
  • Page 91 27.1.3 Interactions avec l'appareil d'ambiance QAW70 Le QAW70 permet de réaliser les fonctions et les actions suivantes sur le RVL471 : • Forçage du régime de chauffage • Modification des consignes d'ambiance • Modification de la consigne d'ECS sur Confort •...
  • Page 92 Annulation des entrées Lorsqu'on coupe et rétablit l'alimentation secteur du RVL471 auquel est raccordé un du QAW70 depuis le QAW70, les réglages du RVL471 écrasent les paramètres suivants dans le QAW70 : • Heure et jour de semaine RVL471 • Totalité du programme de chauffe •...
  • Page 93 • échange de messages d'erreur. 27.2.2 Signal de demande de chaleur Via le signal de demande de chaleur 0...10 V− (bornes Ux-M), le RVL471 peut trans- mettre le besoin de chaleur à d'autres appareils. Le besoin calorifique correspond à la demande de chaleur exprimée en °C et est identi- que, quant à...
  • Page 94 Réglage de la consigne de la température de départ par +15 °C ext. Bouton de correction de la température ambiante Vis de fixation, avec possibilité de plombage 93/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 95 à la touche dont le voyant est allumé. Touche dédiée à la Pour la mise en service et l'arrêt de la production d'ECS, le RVL471 possède une tou- commande de produc- che dédiée. En actionnant cette touche, la production d'ECS est enclenchée et déclen- tion d'ECS chée.
  • Page 96 Sélection du bloc supérieur suivant puyer sur la touche Maintenir enfoncée la touche et ap- Sélection du bloc inférieur suivant puyer sur la touche 95/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 97 Des valeurs éprouvées et proche de la réalité sont entrées à toutes les lignes de com- commande mande. Au besoin, les codages, valeurs indicatives, explications, etc. peuvent être consultés dans les instructions d'installation 96/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 98 28.3.1 Lieu de montage Le lieu de montage idéal est une pièce sèche, la chaufferie par exemple, mais le RVL471 peut également être installé dans un environnement moins propice. Il est pro- tégé des projections de gouttes d'eau selon IP 42 (EN 60529).
  • Page 99 Vanne mélangeuse ECS, Ouverture Vanne mélangeuse ECS, Fermeture En plus des bornes de raccordement, le socle comporte deux bornes relais pour N et Terre 98/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 100 Brûleur à 2 allures Thermostat de sécurité Shunt pour le blocage des paramètres du Thermostat de sécurité chauffage urbain Bus local de données Sortie multifonction 99/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 101 30.1 Construction Le RVL471 comporte le bloc régulation, l'électronique, le bloc d'alimentation et les relais de sortie ainsi que tous les éléments de commande, disposés en façade, et le socle avec les bornes de raccordement. Les éléments de commande sont situés sous un couvercle transparent fermant à...
  • Page 102 0...50 °C Poids (net) 1,2 kg Les plages de réglage sont mentionnées dans la description des blocs fonctionnels et des différentes lignes de commande. 101/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 103 Limitation minimale de la température de départ Limitation max. de l'élévation de la température de départ Surélévation de temp. de départ (mélangeur / échangeur de chaleur) 102/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 104 Fin de la 1ère phase d'enclenchement Début de la 2ème phase d'enclenchement Fin de la 2ème phase d'enclenchement Début de la 3ème phase d'enclenchement 103/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 105 Compteur d’heures de fonctionnement Version du logiciel du régulateur Code d’identification de l’appareil d’ambiance Horloge radio, heure depuis la dernière réception Blocage des réglages 104/104 Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
  • Page 106 Tel. +32 2-729 03 11 © 2000 Siemens Building Technologies AG Tel. +41 21-784 88 88 Fax +41 21-784 88 89 Fax +32 2-726 17 64 Modifications réservées Siemens Building Technologies Régulateur de chauffage et d'eau chaude sanitaire RVL471 CE1P2524F HVAC Products 09.2003...
