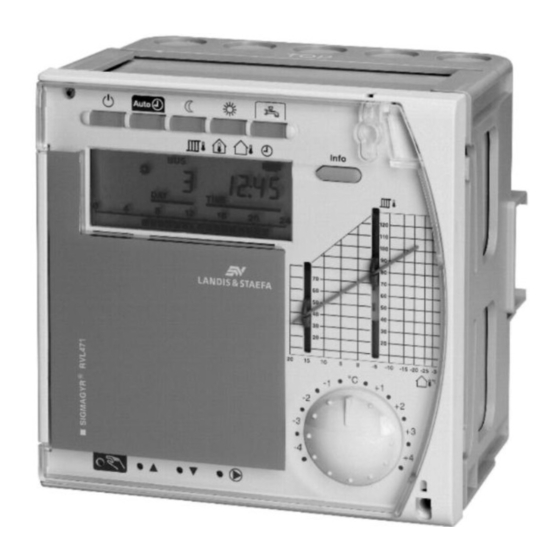

Siemens RVL471 Mode D'emploi
  1. Manuels
  2. Marques
  3. Siemens Manuels
  4. Contrôleurs
  5. RVL471
  6. Mode d'emploi

Siemens RVL471 Mode D'emploi

Masquer les pouces Voir aussi pour RVL471:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Mode d'emploi
Régulateur de chauffage
RVL471
Vue d'ensemble des appareils, affichage, symboles .......2
Utilisation de la touche INFO ...........................................5
Régimes de fonctionnement ............................................6
Mise en service du chauffage ..........................................7
Préparation de l'eau chaude sanitaire (ECS) ...................8
Déroger au programme de chauffe ................................11
Lire ou modifier les paramètres de réglage....................12
Réglage des consignes d'ambiance...............................13
Modifier le programme de chauffe ................................14
Entrer les périodes de congé .........................................17
Lire ou modifier la température ECS..............................18
Modifier le programme horaire n°2.................................19
Régler l'horloge..............................................................21
Conseils ........................................................................22
Siemens Building Technologies AG
431927800b
1/28

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens RVL471

Sommaire des Matières pour Siemens RVL471

  • Page 1: Table Des Matières

    Réglage des consignes d'ambiance.......13 Modifier le programme de chauffe ........14 Entrer les périodes de congé .........17 Lire ou modifier la température ECS......18 Modifier le programme horaire n°2.........19 Régler l'horloge..............21 Conseils ................22 Conseils de dépannage et régime manuel.....24 Siemens Building Technologies AG 431927800b 1/28...
  • Page 2 2/28 431927800b Siemens Building Technologies AG...

  • Page 3: Emplacement Des Composants De L'appareil

    Lampe allumée pour OUVERTURE vanne ou 1ière allure du brûleur MARCHE Lampe allumée pour FERMETURE de la vanne ou 2e allure du brûleur MARCHE 10 Lampe allumée pour pompe MARCHE 11 Bouton rotatif de correction de la temp. ambiante. Siemens Building Technologies AG 431927800b 3/28...

  • Page 4: Signification Des Symboles Sur L'afficheur

    Chauffage arrêté temporairement selon tem- pérature extérieure Régime congés Antigel d'ambiance (congé ou chauffage arrê- té) Installation en dérangement ERROR Une limitation maximale est active Une limitation minimale est active Le régulateur est raccordé au bus de données 4/28 431927800b Siemens Building Technologies AG...

  • Page 5: Utilisation De La Touche Info

    (ne s'affiche qu'en présence d'une sonde) la température de départ ou la température de chaudière La flèche indique la valeur affichée La dernière information sélectionnée reste affichée à l'écran en permanence! Siemens Building Technologies AG 431927800b 5/28...

  • Page 6: Régimes De Fonctionnement

    La télécommande avec un appareil d'ambiance n'est possible qu'en régime AUTO. Si la touche clignote, l'appareil d'ambiance annule le programme de chauffe du régulateur En régime AUTO, le régulateur est un véritable automa- tisme annuel. 6/28 431927800b Siemens Building Technologies AG...

  • Page 7: Pour Mettre En Service Le Chauffage

    Mettre en marche/arrêt la préparation d'ECS avec Correction des entrées: Voir pages 12 et 21 Lors de la mise en service, des valeurs éprouvées et proches de la pratique ont été prescrites au régulateur. Siemens Building Technologies AG 431927800b 7/28...

  • Page 8: Activer La Préparation D'ecs

    Ceci n'est pas possible dans les installations avec charge électrique de l'ECS.). La préparation d'ECS est indépendante du régime du régulateur Pendant le régime Congé (symbole dans l'affichage) il n'y a pas de préparation d'ECS. 8/28 431927800b Siemens Building Technologies AG...

  • Page 9: La Température Ambiante N'est Pas Correcte

    à l'aide de la caractéristi- que de chauffe. Parmi les trois possibilités de réglage, choi- sir celle qui correspond aux indications fournies par votre chauffagiste. Pour corriger, procéder comme suit : Siemens Building Technologies AG 431927800b 9/28...
  • Page 10 Via bus Informer le responsa- Informer le responsa- de don- ble réseau ble réseau nées é (N cocher la case adéquate) Après une correction, attendre deux jours, la régulation doit se stabiliser. 10/28 431927800b Siemens Building Technologies AG...

  • Page 11: Dérogation Exceptionnelle Au Programme De Chauffe

    Sélectionner le régime REDUIT à l'aide de la touche N'oubliez pas de remettre le régulateur en position initiale! Le régulateur ne fonctionne selon le programme de chauffe que si le sélecteur de régime est sur AUTO Siemens Building Technologies AG 431927800b 11/28...

  • Page 12: Réglage Des Valeurs

    (on le quitte au- tomatiquement au bout de 30 minutes). Liste des lignes en dernière page. A titre "d'exercice", régler l'horloge: voir Réglage de l'horloge (p. 21)! 12/28 431927800b Siemens Building Technologies AG...

  • Page 13: Réglage Des Consignes D'ambiance

    Réglage standard : 14 °C. • A la ligne , modifier la consigne ANTIGEL et CONGE (affichage Réglage standard : 10 °C. Pour quitter, sélectionner le régime désiré. Attention aux objets sensibles au froid (plantes vertes, etc.) ! Siemens Building Technologies AG 431927800b 13/28...

  • Page 14: Comment Régler Votre Programme De Chauffe

    22:00 à 6:00 régime REDUIT 3 périodes de chauffe maximum par jour. Pour chaque période de chauffe, spécifier les heures de • début du régime CONFORT • fin du régime CONFORT 14/28 431927800b Siemens Building Technologies AG...
  • Page 15 5. Aux lignes spécifier les heures de début et de fin de la 3ème période de chauffe Désactiver une période de chauffe, régler les lignes jusqu'à l'affichage de --:--. Pour quitter, sélectionner le régime désiré. Siemens Building Technologies AG 431927800b 15/28...
  • Page 16 CONFORT de 7:00 à 12:00, de 14:00 à 18:00 et de 19:00 à 23:00 En cas de réglages différents pour la fin de semaine, spécifier d'abord les heures pour une semaine (1-7), puis modifier individuellement les jours 6 et 7! 16/28 431927800b Siemens Building Technologies AG...

  • Page 17: Réglages Des Dates De Congés

    Pour annuler une entrée: ajuster la ligne jusqu'à l'affi- chage de --.--. Lorsqu'une période de congés est écoulé ses données sont effacées. Pas d'ECS pendant les périodes de congé. Commencez par établir un calendrier écrit des congés! Siemens Building Technologies AG 431927800b 17/28...

  • Page 18: Lecture De La Température D'ecs Ou Réglage De La Valeur De Consigne

    . La charge est effec- tuée sur cette valeur dans les phases d’ARRET du programme choisi (réglage standard : 40 °C) Pour quitter, sélectionner le régime désiré. Des températures trop élevées augmentent les risques de brûlure et d'entartrage! 18/28 431927800b Siemens Building Technologies AG...
  • Page 19 22:00 à 6:00 ARRET Trois périodes 'MARCHE' sont possibles par jour. Entrez pour chaque période 'MARCHE' • Début MARCHE • Fin MARCHE Effectuez les modifications (comme pour le programme de la période chauffe) comme suit: Siemens Building Technologies AG 431927800b 19/28...
  • Page 20 4. Entrez dans les lignes les heures du début et de la fin de la 3e période MARCHE Annuler une période MARCHE: régler la ligne jusqu'à l'affichage de --:--. Pour quitter, sélectionner le régime désiré. 20/28 431927800b Siemens Building Technologies AG...

  • Page 21: Régler L'horloge

    (1 = Lundi, 2 = Mardi, etc.) − la date (jour et mois) à la ligne − l'année à la ligne Pour quitter, sélectionner le régime désiré. Le changement d'horaire été/hiver et hiver/été est automatique! Siemens Building Technologies AG 431927800b 21/28...

  • Page 22: Economiser Sans Sacrifier Le Confort

    Eviter de masque les radiateurs par des meubles, des rideaux, etc. • Fermés, les volets, stores etc. réduisent les pertes de chaleur vers l'extérieur. • Contrôler régulièrement la consommation d'énergie. • Températures d'ECS: régler à la valeur réellement nécessaire. 22/28 431927800b Siemens Building Technologies AG...

  • Page 23: Modifier Le Programme De Chauffe

    : − Vérifier le régime de fonctionnement du régulateur. Pour pouvoir le commander à distance à l'aide d'un appareil d'ambiance, il faut que le RVL471 soit en régime AUTO • La température ambiante est atteinte trop tôt ou trop tard: −...

  • Page 24: Conseils De Dépannage Et Régime Manuel

    = Défaut sonde de retour (circuit secondaire) = Défaut sonde / thermostat ECS 1 = Défaut sonde / thermostat ECS 2 = Défaut sonde départ ECS = Défaut sonde ambiance = Défaut appareil d'ambiance 24/28 431927800b Siemens Building Technologies AG...
  • Page 25 éclairage) influent-ils sur la sonde d'ambiance? − La sonde d'ambiance est-elle placée derrière un meuble, des rideaux, etc.? − Tous les vannes thermostatiques dans la pièce de référence sont-elles en position "ouvert en grand"? Siemens Building Technologies AG 431927800b 25/28...
  • Page 26 S'il s'agit d'une vanne de dérivation, la préparation d'ECS n'est pas possible. Désactiver le régime manuel : appuyer sur la tou- che A ou sélectionner le régime souhaité. 26/28 431927800b Siemens Building Technologies AG...
  • Page 27 − Le mécanisme de transmission entre servomoteur et vanne est débrayé. Le réembrayer. Si ces mesures ne suffisent pas à remettre l'ins- tallation en route, avertir le chauffagiste. Adresse et n° téléphone du chauffagiste : Siemens Building Technologies AG 431927800b 27/28...
  • Page 28 Caractéristique de chauffe, temp. de départ à –5 °C Consigne de température ECS de CONFORT Température ECS actuelle Consigne de température ECS REDUITE à Entrées pour le programme 2 à Réglage horloge annuelle (date et heure) Affichage d'un dérangement 28/28 431927800b Siemens Building Technologies AG...
