Siemens RVL482 Mode D'emploi

Siemens RVL482 Mode D'emploi

Masquer les pouces Voir aussi pour RVL482:

Publicité

Liens rapides

Télécharger ce manuel
Domaines d'application
CE1N2542fr
09.2015

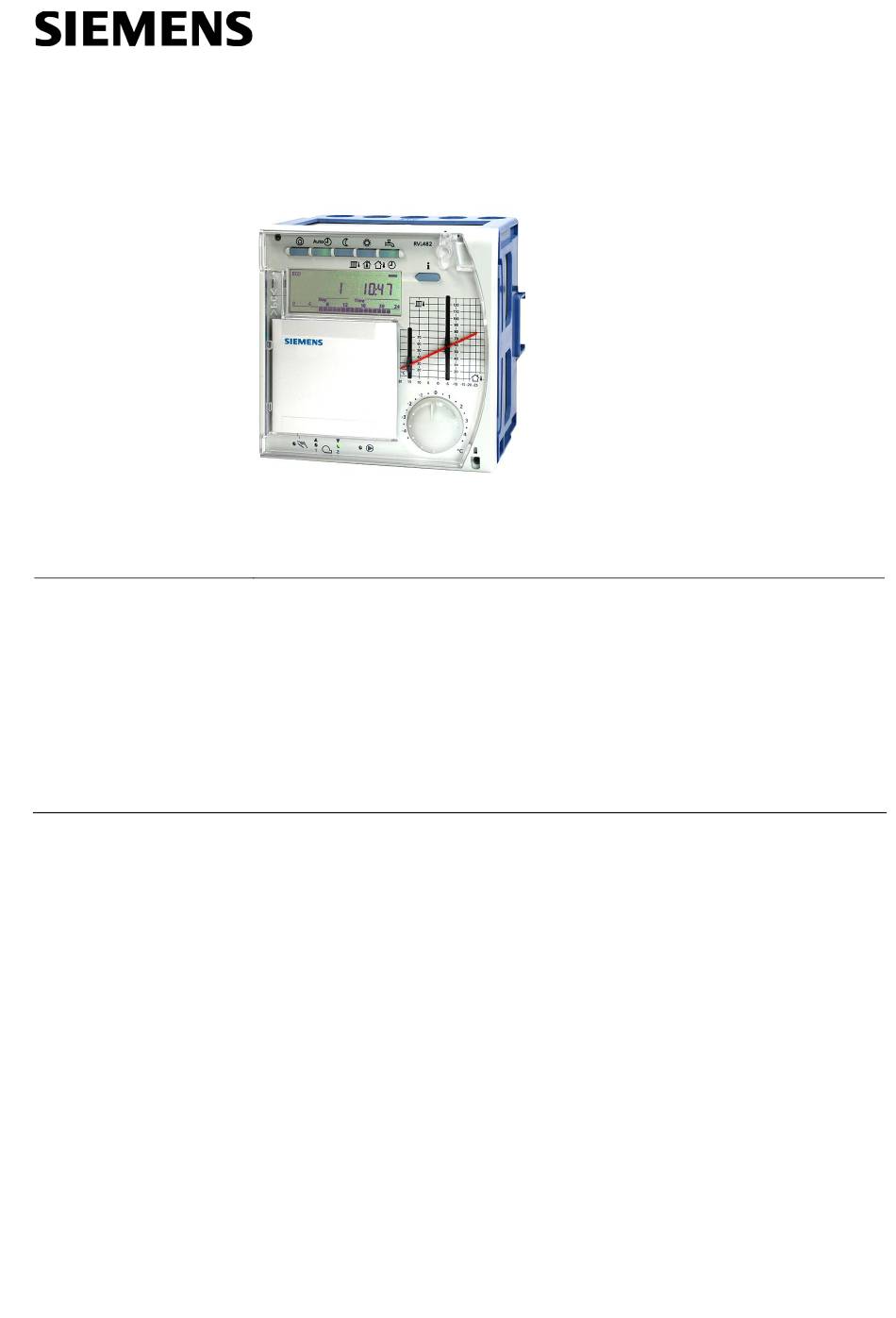

Régulateur de chauffage
avec commande de la production d'eau chaude sanitaire et de cascade chaudière
Régulateur de chauffage multifonctionnel pour les immeubles d'habitation et les
bâtiments du tertiaire.
Convient pour la régulation de circuits de chauffage avec régulation de chaudière
ou régulation du circuit primaire.
Convient pour les brûleurs modulants ou à 1 ou 2 allures.
Commande de la production d'eau chaude sanitaire.
21 types d'installation programmés.
Tension de fonctionnement 230 V~
· Dans différents types d'immeuble:
petits immeubles collectifs
-
bâtiments du tertiaire
-
· Dans différents types d'installation:
groupes de chauffe possédant leur propre production thermique et production
-
d'ECS
installation en réseau, comprenant la production thermique, plusieurs groupes de
-
chauffe et une production d'ECS centralisée ou décentralisée
· Avec différents types de corps de chauffe:
Chauffages par radiateurs, convecteurs, plancher chauffant, plafond chauffant ou
-
par rayonnement.
2
542
RVL482
Building Technologies

Publicité

loading

Manuels Connexes pour Siemens RVL482

Sommaire des Matières pour Siemens RVL482

  • Page 1 Régulateur de chauffage RVL482 avec commande de la production d'eau chaude sanitaire et de cascade chaudière Régulateur de chauffage multifonctionnel pour les immeubles d'habitation et les bâtiments du tertiaire. Convient pour la régulation de circuits de chauffage avec régulation de chaudière ou régulation du circuit primaire.
  • Page 2 · Commande à distance · Aides à la mise en service · Fonctions de communication Indications pour la commande Indiquer la référence de l'appareil RVL482. Des instructions d'installation et un mode d'emploi sont joints au régulateur. 2/15 Siemens Régulateur de chauffage RVP482...
  • Page 3 · tous les appareils Siemens compatibles avec le bus local · la centrale d'immeuble SYNERGYR OZW30 (à partir de la version 3.0) Le régulateur de chauffage RVL482 ne peut pas être utilisé en tant qu'appareil parte- Attention naire du RVL 469, mais seulement avec le RVL479.
  • Page 4 Prérégulation, action sur chaudière avec vanne mélangeuse sur le retour Combinaisons ECS possibles : avec installation de type 1 via raccordement hydraulique et avec installa- tions de type 4 sans raccordement hydraulique 4/15 Siemens Régulateur de chauffage RVP482 CEN2542fr Building Technologies 09.2015...
  • Page 5 Cinq types d'installation de régulation et de régulation primaire de chauffage ainsi que 5 ment types de production d'ECS sont programmés dans le RVL482. Grâce à des combinai- sons, il est possible de configurer 21 installations. Lors de la mise en service, il convient d'entrer les types d'installation souhaités pour le circuit de chauffage / la régulation primaire et la production d'ECS.
  • Page 6 · Température extérieure avec des sondes à élément LG-Ni 1000 ou sonde avec température thermistance CTN 575; Le RVL482 reconnaît les appareils raccordés. Dans les ins- tallations combinées, il est en plus possible de déterminer la source de mesure de la température extérieure.
  • Page 7 La limitation minimale de la température de retour vise à protéger la chaudière contre température de retour l'action corrosive des gaz de fumée. Le RVL482 permet de réaliser cette fonction de trois manières : · Réduction de la consigne de température de départ du consommateur ·...
  • Page 8 être modifié depuis le QAW70 Réception du signal de Le RVL482 dispose de deux entrées réglables 0...10V– (correspondant à 0...x°C) pour recevoir les signaux de demande de chaleur émis par des consommateurs extérieurs. demande de chaleur La valeur x est réglable dans une plage de 30…130 °C.
  • Page 9 · Arrêt temporisé des pompes pour éviter une accumulation de la chaleur. · Relance périodique des pompes pour éviter leur grippage en été · Compteur d'heures de fonctionnement du régulateur 9/15 Siemens Régulateur de chauffage RVP482 CEN2542fr Building Technologies 09.2015...
  • Page 10 13 Bouton de correction de la température ambiante 14 Vis de fixation, avec possibilité de plombage Le RVL482 comporte le bloc régulation, l'électronique, le bloc d'alimentation et les re- lais de sortie ainsi que tous les éléments de commande, disposés en façade, et le socle avec les bornes de raccordement.
  • Page 11 Respecter impérativement la législa- tion locale en vigueur. Garantie Le fonctionnement du RVL482 en association avec des appareils tiers doit être assu- ré par l'exploitant. Dans ce cas Siemens n'assure aucun service technique ni de ga- rantie.
  • Page 12 énergétique suivante s’applique : Données de protection Isolement électrique II selon EN 60730 Protection mécanique du boîtier (couvercle fermé) IP42 selon EN60529 Degré d'encrassement 2 selon EN 2 60730 12/15 Siemens Régulateur de chauffage RVP482 CEN2542fr Building Technologies 09.2015...
  • Page 13 <9 5 % H.r. < 95 % h.r. (sans condensation) (sans condensation) Conditions mécaniques classe 3M2 classe 2M2 classe 1M2 Altitude d'utilisation maximale soit 3000 m maximum au dessus du niveau de la 13/15 Siemens Régulateur de chauffage RVP482 CEN2542fr Building Technologies 09.2015...
  • Page 14 Pompe de chaudière ou de circulation B31 Sonde / thermostat 1 du ballon ECS Pompe de panneau solaire B32 Sonde / thermostat 2 du ballon ECS Régulateur RVL482 Sonde d'ambiance Commande à distance du régime de fonctionnement Sonde du panneau solaire Commande à...
  • Page 15 26 26 26 26 max. 3 max. 5 max. 8 EN 50262 IEC 61554 - 144 × 144 Dimensions en mm Ó 2008 Siemens Schweiz AG Sous réserve de modification 15/15 Siemens Régulateur de chauffage RVP482 CEN2542fr Building Technologies 09.2015...
