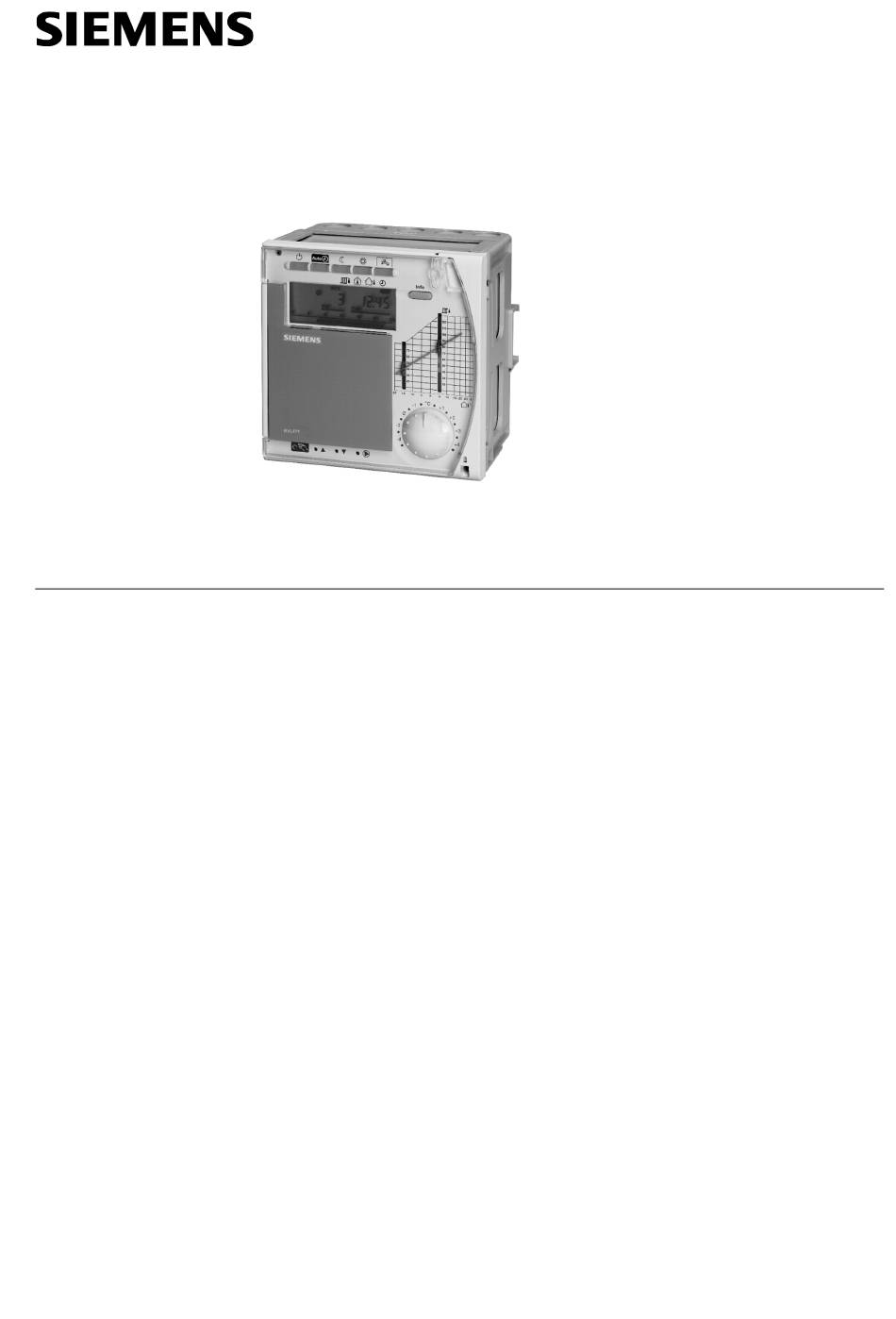

CE1N2524F
08.2002

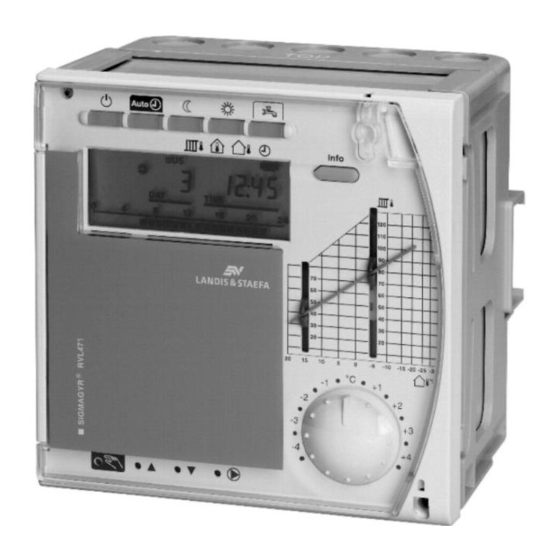

Régulateur de chauffage
avec commande de la production d'eau chaude sanitaire
• Régulateur de chauffage pour bâtiments résidentiels et du tertiaire.
• Convient pour
− la régulation de circuits de chauffage par régulation de la température de dé-
part en fonction des conditions extérieures, avec ou sans influence de l'am-
biance,
− la régulation du départ principal /secondaire en fonction des besoins (préré-
gulation),
− la régulation des générateurs de chaleur (prérégulation) en fonction du be-
soin. Permet l'intégration de cascades et de systèmes de générateurs de cha-
leur (avec PAC, panneaux solaires, chaudières bois).
• Commande de la production d'eau chaude sanitaire.
• Communicant.
• 29 types d'installations programmés, avec attribution automatique des fonc-
tions requises par le type d'installation considéré.
• Réglage analogique ou numérique de la caractéristique de chauffe et correc-
tion analogique de la température ambiante, principe des lignes de programma-
tion pour tous les autres paramètres.
−
• Sortie 0...10 V
réglable pour transmission de la demande de chaleur.
• Relais multifonctions.
• Tension d'alimentation 230 V
∼
, conforme aux normes CE.
Siemens Building Technologies
2
524
Série C
RVL471
HVAC Products
Publicité
Manuels Connexes pour Siemens RVL471
Sommaire des Matières pour Siemens RVL471
- Page 1 − • Sortie 0...10 V réglable pour transmission de la demande de chaleur. • Relais multifonctions. ∼ • Tension d'alimentation 230 V , conforme aux normes CE. Siemens Building Technologies CE1N2524F HVAC Products 08.2002...
- Page 2 Chauffage permanent à la température réduite, avec fonction ECO Régime de confort Chauffage permanent à la température de confort, pas de fonction ECO Veille (Stand-by) Production automatique d'ECS 2/12 Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
- Page 3 • Commande à distance • Aides à la mise en service • Fonctions de communication Commande Lors de la commande, veuillez indiquer la référence RVL471. Les sondes, l'appareil d'ambiance, les servomoteurs et les corps de vannes sont à commander séparément. Combinaisons d’appareils •...
- Page 4 Sonde de ballon / thermostat 2 Bus de données (bus local) Vanne de dérivation ECS Sonde d'ambiance Dispositif électrique Vanne mélangeuse ECS Sonde de retour Pompe de circulation 4/12 Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
- Page 5 • l'heure et la date. • Température de départ : avec une ou deux sondes (calcul de moyenne). Mesure des tempéra- • Température extérieure : avec sonde Ni ou CTN (le RVL471 reconnaît le type de tures du circuit de chauffage sonde raccordée).
- Page 6 Le circuit de chauffage, la production d'ECS, la pompe de circulation et le relais multi- fonctions peuvent être affectés individuellement à ces trois horloges de commutation. • Le RVL471 est également doté d'une horloge annuelle pour l'entrée de 8 périodes de vacances max., et permettant une commutation automatique de l’horaire été/hiver.
- Page 7 • Alarme de départ : on a la possibilité de régler une période de temps pendant la- quelle la température de départ peut se trouver en dehors des limites réglées, un message d’erreur étant envoyé après expiration de la durée réglée. 7/12 Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
- Page 8 • Relance de la pompe pour éviter le grippage de la pompe en été. • Compteur d’heures de fonctionnement du régulateur. Pour plus de détails techniques, consulter l'information produit du RVL471, P2524F. Exécution Le RVL471 se compose d'un bloc régulation qui comporte l’électronique, l’alimentation, les relais de sortie et tous les éléments de commande (en façade), et d'un socle avec...
- Page 9 Régler le type d’installation. En cas d’utilisation dans des installations de chauffage urbain, on peut bloquer les pa- ramètres de chauffage urbain. Des instructions d’installation sont jointes à chaque appareil. 9/12 Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
- Page 10 25 m avec câble Cu à partir de 0,5 mm² 50 m Coefficient de charge du bus, E Réserve de marche min 12 h Poids (net) 1,2 kg 10/12 Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
- Page 11 Servomoteur vanne de dérivation Brûleur à deux allures Servomoteur circuit ECS Limiteur de température Shunt de blocage des paramètres du chauf. urbain Limiteur de température de sécurité Sortie multifonction 11/12 Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
- Page 12 Encombrements (dimensions en mm) (42,5) 26 26 26 26 max. 6 138 0/+1 © 1997 Siemens Building Technologies AG 12/12 Sous réserve de modifications Siemens Building Technologies Régulateur de chauffage RVL471 CE1N2524F HVAC Products 08.2002...
