Application
Fonctions
Régulation des groupes
de chauffe

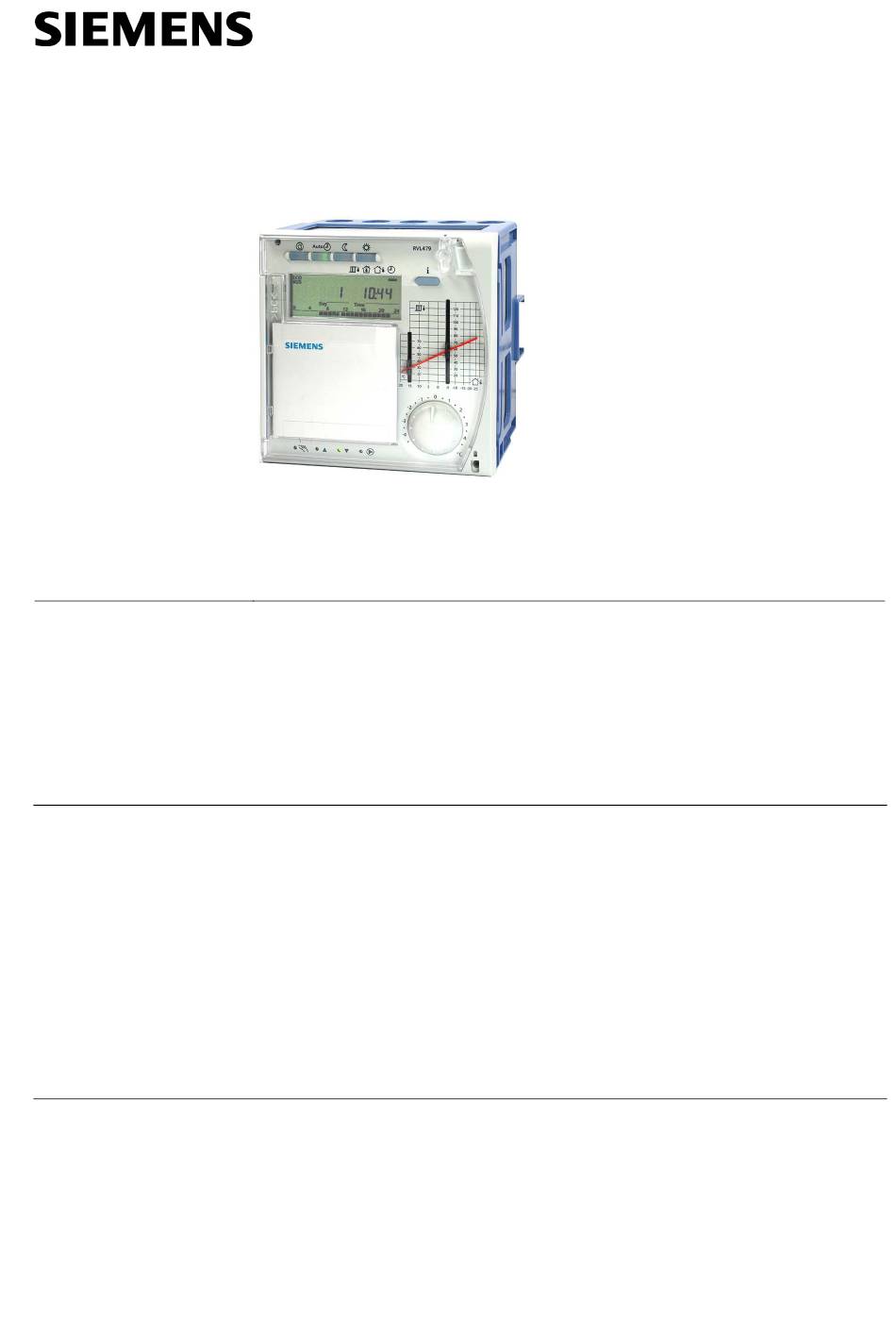

CE1N2543fr
09.2008

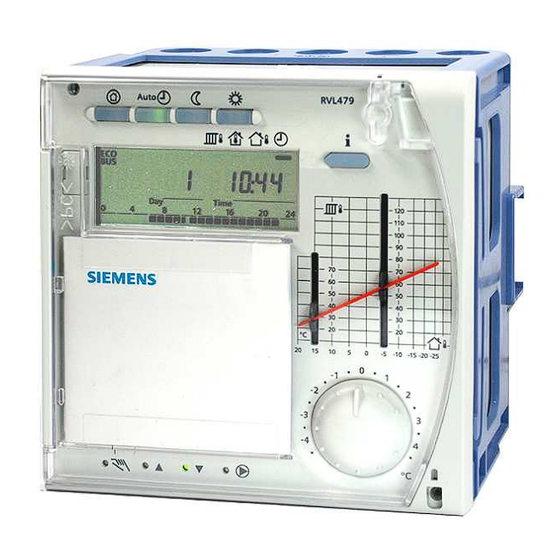

Régulateur de chauffage
pour utilisation avec un régulateur partenaire
Régulateur de chauffage communicant pour bâtiments résidentiels et immeubles
du tertiaire.
Utilisation exclusivement avec régulateurs de chauffage en tant qu'appareil
partenaire.
1 type installation fixe préprogrammé.
Tension de fonctionnement 230 V~
• Dans différents types d'immeuble:
−
petits immeubles collectifs
−
maisons individuelles
−
bâtiments du tertiaire
• Dans différents types d'installation:
−
Groupes de chauffe
−
Installations combinées, comportant plusieurs groupes de chauffe
• Avec différents types de corps de chauffe:
−
Chauffages par radiateurs, convecteurs, plancher chauffant, plafond chauffant ou
par rayonnement.
Régulation de la température de départ en fonction de la température extérieure par
commande de la vanne mélangeuse dans un groupe de chauffe.
543
2
RVL479
Building Technologies
Publicité
Manuels Connexes pour Siemens RVL479
Sommaire des Matières pour Siemens RVL479
- Page 1 Régulateur de chauffage RVL479 pour utilisation avec un régulateur partenaire Régulateur de chauffage communicant pour bâtiments résidentiels et immeubles du tertiaire. Utilisation exclusivement avec régulateurs de chauffage en tant qu'appareil partenaire. 1 type installation fixe préprogrammé. Tension de fonctionnement 230 V~ Application •...
- Page 2 • Aide à la mise en service • Fonctions de communication Indications pour la commande Indiquer la référence de l'appareil RVL479. Des instructions d'installation et un mode d'emploi sont joints au régulateur. Appareil partenaire, les sondes et, le cas échéant, l'appareil d'ambiance, le servomo- teur et le corps de vanne, doivent être commandés séparément.
- Page 3 Sonde extérieure Vanne mélangeuse du circuit de chauffage Principe de fonctionne- Le RVL479 doit être obligatoirement combiné via le bus de données à un partenaire ment L'appareil partenaire est défini par l'adressage. Un seul RVL479 peut être exploité par appareil partenaire.
- Page 4 Fonctions de blocage Le logiciel permet de protéger tous les réglages contre les modifications intempestives. • Le RVL479 est équipé d'une horloge hebdomadaire. autorisant trois phases d'en- Horloge de programma- clenchement quotidiennes. En outre, chaque jour de la semaine peut avoir des pha- tion ses de chauffe différentes.
- Page 5 être modifié depuis le QAW70 Communication Le RVL479 doit être obligatoirement connecté via le bus de données à l'appareil parte- naire. Il doit y avoir un régulateur partenaire par RVL479. La communication avec d'autres appareils passe par le bus de données et permet: •...
- Page 6 12 Bouton de correction de la température ambiante 13 Vis de fixation, avec possibilité de plombage Le RVL479 comporte le bloc régulation, l'électronique, le bloc d'alimentation et les re- lais de sortie ainsi que tous les éléments de commande, disposés en façade, et le so- cle avec les bornes de raccordement.
- Page 7 Respecter impérativement la législa- tion locale en vigueur. Garantie Le fonctionnement du RVL479 en association avec des appareils tiers doit être assu- ré par l'exploitant. Dans ce cas Siemens n'assure aucun service technique ni de ga- rantie.
- Page 8 IP42 selon EN60529 fermé) Degré d'encrassement 2 selon EN 2 60730 cf. "Encombrements" Dimensions Appareil (net) 1,1 kg Poids Boîtier Teintes du boîtier gris clair RAL 7035 Socle RAL 5014 bleu pigeon 8/10 Siemens Régulateur de chauffage RVL479 CE1N2543fr Building Technologies 09.2008...
- Page 9 S1 Commande à distance du régime de fonctionnement Sonde de retour S2 Commande à distance de la consigne de départ Sonde extérieure Y1 Servomoteur du circuit de chauffe LPB Bus local de données 9/10 Siemens Régulateur de chauffage RVL479 CE1N2543fr Building Technologies 09.2008...
- Page 10 26 26 26 26 max. 3 max. 5 max. 8 EN 50262 IEC 61554 - 144 × 144 Dimensions en mm © 2008 Siemens Schweiz AG Sous réserve de modification 10/10 Siemens Régulateur de chauffage RVL479 CE1N2543fr Building Technologies 09.2008...
