Siemens RVL469 Mode D'emploi

Siemens RVL469 Mode D'emploi

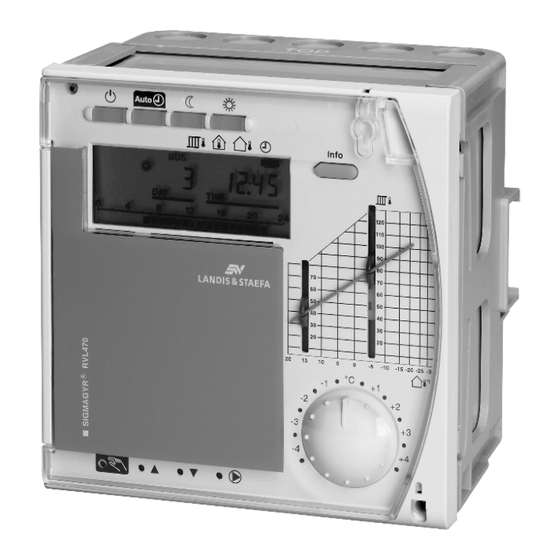

Régulateur de chauffage
Masquer les pouces Voir aussi pour RVL469:
1
2
3
4
5
6
7
8
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Domaines
d'application
Siemens Building Technologies
HVAC Products
Régulateur de chauffage
pour utilisation avec appareil partenaire
• Régulateur de chauffage pour immeubles d'habitation et immeubles du tertiaire.
Convient pour la régulation de la température de départ de groupes de chauffe
en fonction des conditions extérieures, avec ou sans influence de l'ambiance.
• Utilisé exclusivement sur un bus avec un régulateur de chauffage RVL série 400
comme partenaire.
• Un seul type d'installation programmé (régulation trois points d'une vanne mé-
langeuse de circuit de chauffage).
• Réglage analogique ou numérique de la courbe de chauffe, correction analogi-
que de la température ambiante, commande ligne par ligne pour tous les autres
paramètres.
• Tension d'alimentation 230 V~, conforme à la norme CE.
• Dans différents types d'immeubles :
– immeubles collectifs,
– maisons individuelles,
– petits immeubles du tertiaire.
• Dans différents types d'installations :
– installations combinées comprenant plusieurs groupes de chauffe, ainsi qu'un gé-
nérateur de chaleur.
• Avec différents types de corps de chauffe :
– chauffages par radiateurs, convecteurs, chauffages par le sol, par le plafond et par
rayonnement.
527
2
Série B
RVL469
CE1N2527F / 02.2002
1/8

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens RVL469

Sommaire des Matières pour Siemens RVL469

  • Page 1 – installations combinées comprenant plusieurs groupes de chauffe, ainsi qu'un gé- nérateur de chaleur. • Avec différents types de corps de chauffe : – chauffages par radiateurs, convecteurs, chauffages par le sol, par le plafond et par rayonnement. Siemens Building Technologies CE1N2527F / 02.2002 HVAC Products...

  • Page 2: Combinaison D'appareils

    – Commande à distance – Aide pour la mise en service – Fonctions de communication Commande A la commande, indiquer la référence RVL469. L'appareil partenaire, les sondes, le servomoteur, la vanne et, le cas échéant, l'appareil d'ambiance, doivent être commandés séparément. Combinaison...
  • Page 3 – Température de départ : avec une ou deux sondes (formation de valeur moyenne). la température – Température extérieure : avec sonde Ni ou sonde CTN. Le RVL469 reconnaît auto- matiquement le type de sonde raccordé. Dans les installations mixtes, on peut en ou- tre spécifier l'origine de la sonde de température extérieure.
  • Page 4 Communication Pour fonctionner, le RVL469 doit impérativement être relié à un appareil partenaire RVL série 400 via le bus de données. Il faut un partenaire par RVL469. La communication avec d'autres appareils s'effectue également via le bus de données et permet : –...

  • Page 5: Exécution

    – Relance de la pompe pour éviter le blocage de la pompe en été. – Compteur d'heures de fonctionnement du régulateur. Pour plus de détails sur la technique, se référer à l'information produit des RVL469 / RVL470, référence CE1P2522F. Exécution Le RVL469 comporte l'électronique, l'alimentation, les relais de sortie et tous les élé-...
  • Page 6 −5 °C Curseur de réglage de la consigne de température de départ pour température extérieure de 15 °C Bouton pour la correction de la température ambiante Vis de fixation avec possibilité de plombage CE1N2527F / 02.2002 Siemens Building Technologies HVAC Products...

  • Page 7: Indications Pour L'ingénierie

    Longueurs de ligne admissibles pour l'appareil d'ambiance avec câble Cu de 0,25 mm² 25 m avec câble Cu de 0,5 mm² 50 m Caractéristique de charge du bus Réserve de marche 12 h min. Poids (net) 1,1 kg Siemens Building Technologies CE1N2527F / 02.2002 HVAC Products...

  • Page 8: Schémas De Raccordement

    Commande à distance de la consigne de température de départ Servomoteur circuit de chauffe Encombrements (42,5) 26 26 26 26 max. 6 138 0/+1 © 1999 Siemens Building Technologies AG Dimensions en mm Sous réserve de modifications CE1N2527F / 02.2002 Siemens Building Technologies HVAC Products...
