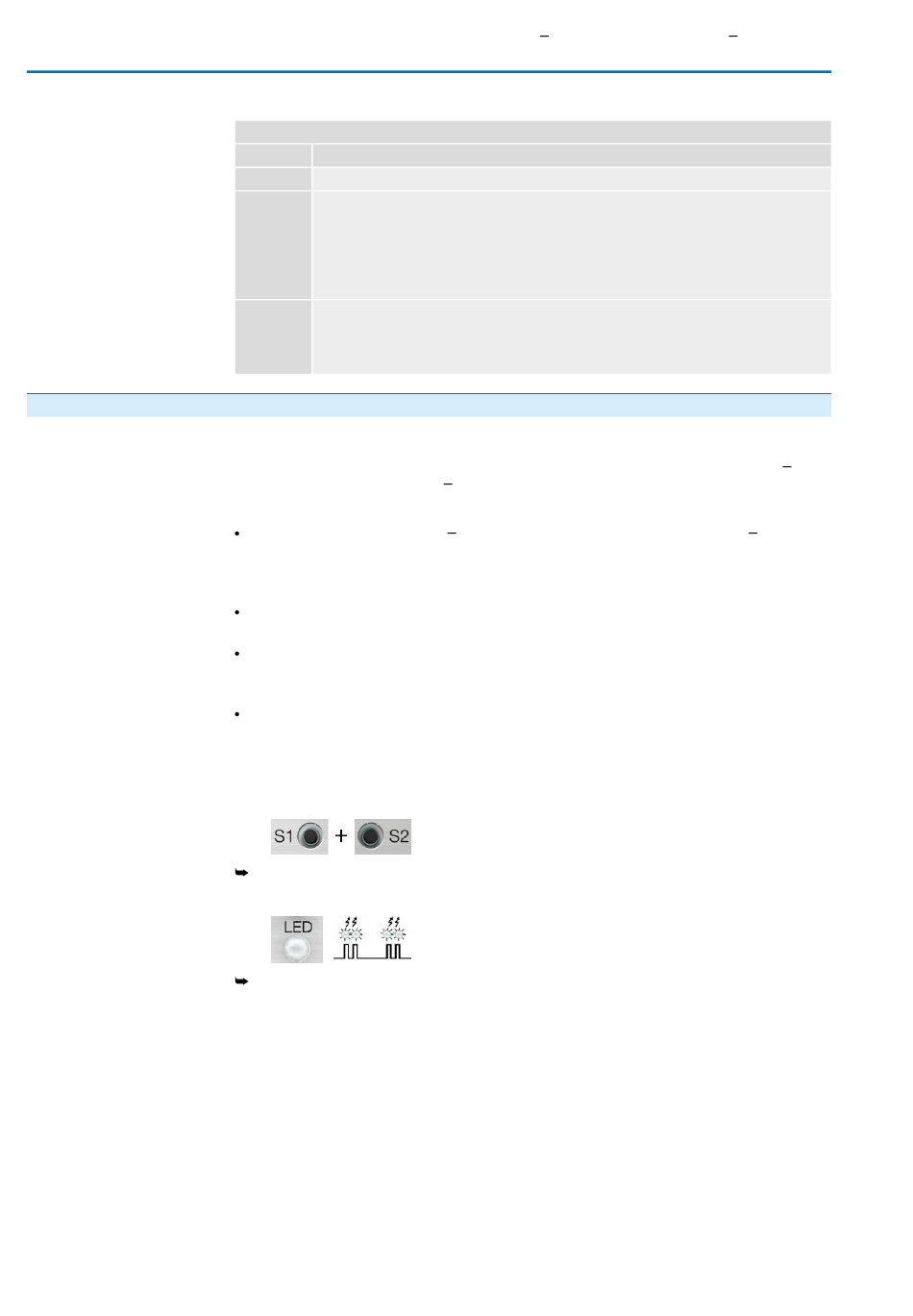

11.3.1. Plage de mesure : régler
Information
Activer le mode de ré-
glage
Régler la plage de me-
sure
56
Tableau 22 :
Introduction de la fonctions des boutons
Boutons Fonction
[S1] + [S2] → enfoncer simultanément pendant 5 s : activer le mode de réglage
[S1] → en mode de réglage, enfoncer pendant 3 s : régler 4 mA
→ Enfoncer pendant 6 s en mode de réglage : Régler 0 mA (uniquement possible pour
version à 3/4 fils)
→ en service, enfoncer pendant 3 s : activer/désactiver la signalisation des positions finales
par LED
→ toucher brièvement en position finale : réduire la valeur de courant par 0,02 mA
→ en mode de réglage, enfoncer pendant 3 s : régler 20 mA
[S2]
→ en service, enfoncer pendant 3 s : activer/désactiver la signalisation des positions finales
par LED
→ toucher brièvement en position finale : augmenter la valeur de courant par 0,02 mA
L'alimentation doit être présente au transmetteur de position pour effectuer le réglage.
Pour contrôler le courant de sortie, connecter un appareil de mesure pour 0
mA aux points de mesure (+/ ) (pour des systèmes à 2 fils, il faut impérativement
connecter un appareil de mesure).
La plage de mesure 0/4
(opération inverse) peuvent être réglées.
Lors du réglage, la plage de mesure (opération standard ou inverse) est déter-
minée par l'affectation des boutons S1/S2 aux position finales.
Lors de systèmes à 2 fils, désactiver la <Signalisation des positions finales par
LED> avant de régler la plage de mesure.
L'activation du mode de réglage supprime le réglage pour les deux positions
finales et règle de courant de sortie à une valeur de 3,5 mA. Après l'activation,
les deux valeurs finales (0/4 et 20 mA) doivent être réglées à nouveau.
En cas d'un mauvais réglage par inadvertance, l'activation du mode de réglage
permet à tout moment la remise à zéro du réglage (enfoncer simultanément
[S1] et [S2]).
1. Enfoncer les deux boutons [S1] et [S2] simultanément pendant environ 5 seco-
ndes :
Par un double flash en pulsation, la LED indique que le mode de réglage est
activé correctement :
Une autre séquence de flash de la LED (flash simple/triple) : Cf. <Défauts lors
de la mise en service>.
2. Manœuvrer la vanne dans une des positions finales (FERMEE/OUVERTE).
SAEx 07.2 SAEx 16.2/SAREx 07.2
20 mA ainsi que la plage de réglage 20
SAREx 16.2
20
0/4 mA
