Raccordement électrique
Protection et équipeme-
nt sur site
Protection par protec-
tion moteur thermique
Standards de sécurité
Câbles de connexion,
presse-étoupes, brides
réductrices, bouchons
6.2. Vue d ensemble de raccordements électriques AUMA
26

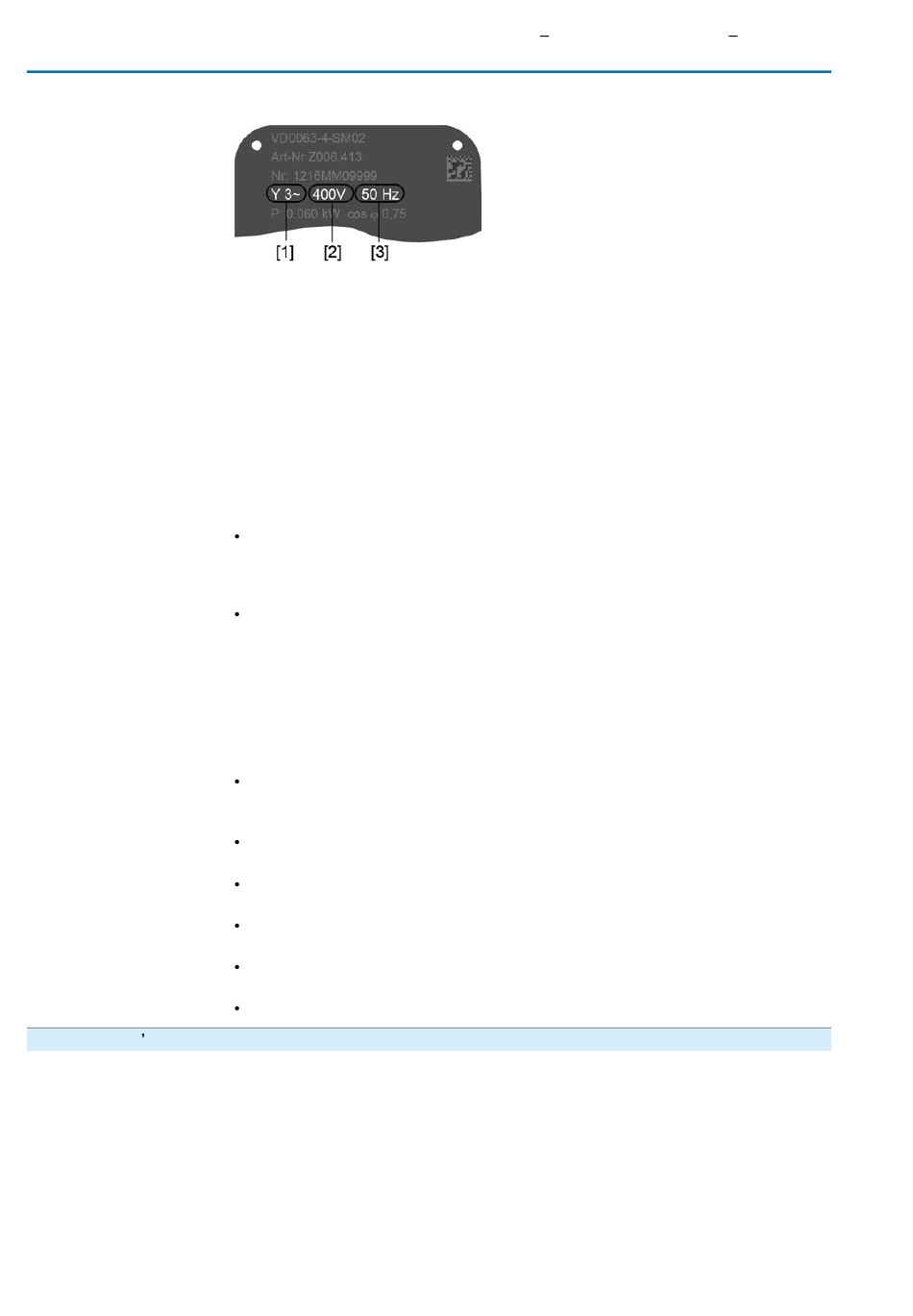

Figure 19 : Plaque signalétique moteur (exemple)
[1] Type de courant
[2] Tension du secteur
[3] Fréquence d'alimentation secteur
Des fusibles et interrupteurs sectionneurs doivent être disponibles sur site pour
assurer la protection contre les court-circuits et l'isolation du servomoteur du réseau.
La valeur de courant pour la spécification dérive de la consommation électrique du
moteur (cf. plaque signalétique moteur).
Nous recommandons d'effectuer la spécification des contacteurs selon le courant
maxi. (I ) ainsi que la sélection et le réglage des disjoncteurs selon les indications
maxi
de la fiche des données électriques.
Version avec thermo-contacts en tant que protection moteur :
Selon EN 60079-14, un dispositif de coupure contre surintensités (p.ex. prote-
ction moteur) doit être utilisé en plus des sondes PTC pour les servomoteurs
antidéflagrants.
Version avec sonde PTC :
Des sondes PTC requièrent un dispositif de coupure approprié dans la comma-
nde.
Des mesures et des dispositifs de sécurité doivent correspondre aux réglementations
nationales en vigueur à l'emplacement de l'installation. Tous les appareils raccordés
extérieurement doivent répondre aux standards de sécurité en vigueur à
l'emplacement de l'installation.
Nous recommandons l'utilisation de câbles de liaison et des bornes de co-
nnexion selon le courant nominal (I
de données électriques).
Pour assurer l'isolement de l'appareil, utiliser des câbles appropriés (résistants
à la tension). Prévoir les câbles pour une tension assignée maximum possible.
Utiliser des câbles de connexion, presse-étoupes, brides réductrices, bouchons
à une température minimum de +80 °C.
Pour éviter de la corrosion de contact, nous recommandons l'utilisation de frein
filet pour presse-étoupes et bouchons faits en métal.
Pour les câbles de liaison exposés à des rayons UV (p.ex. à l'extérieur), utiliser
des câbles résistants aux UV.
Utiliser des câbles blindés pour raccorder les transmetteurs de position.
La section ci-dessous fournit une vue d'ensemble des différentes raccordements
électriques, décrits dans les chapitres suivants.
SAEx 07.2 SAEx 16.2/SAREx 07.2
) (cf. plaque signalétique moteur ou fiche
N
SAREx 16.2
