AUMA SVC 05.1 Instructions De Service

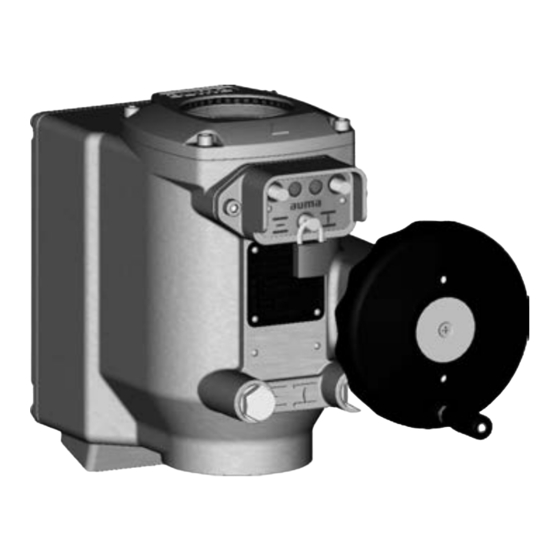

Servomoteurs pour vannes à soupape
Masquer les pouces
Voir aussi pour SVC 05.1:
- Guide rapide (2 pages) ,
- Instructions de service (56 pages)
Manuels Connexes pour AUMA SVC 05.1
Sommaire des Matières pour AUMA SVC 05.1
- Page 1 Servomoteurs pour vannes à soupape SVC 05.1 SVC 07.5 SVCR 05.1 SVCR 07.5 avec commande de servomoteur intégrée Contrôle Parallèle Profibus DP Instructions de service Montage, opération, mise en service...
-
Page 2: Table Des Matières
Ce document renferme des informations destinées au personnel chargé de l'installation, la mise en service et l'utilisation de l'appareil. Documents de référence : Les documents de références sont également disponibles sur internet : www.auma.com ou directement auprès de AUMA (cf. <Adresses>). Table des matières Page Consignes de sécurité...................... - Page 3 Equipement et fonctions de la commande de servomoteur 14.4. Conditions de service 14.5. Autres informations Liste de pièces de rechange....................15.1. Servomoteurs pour vannes à soupape SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Certificats..........................16.1. Déclaration d’incorporation et Déclaration CE de conformité...
- Page 4 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Table des matières Index............................Adresses..........................
-
Page 5: Consignes De Sécurité
SVCR 07.5 Consignes de sécurité Consignes de sécurité Remarques fondamentales relatives à la sécurité Les appareils AUMA sont conçus et fabriqués selon les normes et directives Normes/directives reconnues. Ceci est certifié par une déclaration d'incorporation et une déclaration CE de conformité. -
Page 6: Application En Atmosphère Explosible 22 (Option)
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Consignes de sécurité Elévateurs de personnes (ascenseurs) selon DIN 15306 et 15309 Elévateurs d’objets (monte-charge) selon EN 81-1/A1 Escalators Service enterré Utilisation en immersion prolongée (respecter l’indice de protection) Atmosphères explosibles Zones exposées à l’irradiation dans des installations nucléaires Lors d’une utilisation inappropriée ou involontaire, toute responsabilité... -
Page 7: Références Et Symboles
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Consignes de sécurité Des évènements dangereux probables à risque modéré. Le non-respect de l avertissement pourrait provoquer des blessures légères ou moyennes. Peut également être utilisé en relation avec des dommages matériels. Situation possiblement dangereuse. Le non-respect de cet avertissement pourrait entraîner des dommages matériels. -
Page 8: Identification
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Identification Identification Plaque signalétique Figure 1: Disposition des plaques signalétiques Plaque signalétique du servomoteur Plaque supplémentaire, p.ex. plaque du numéro d’identification KKS Description de la plaque signalétique du servomoteur Figure 2: Plaque signalétique du servomoteur (exemple) -
Page 9: Bref Descriptif
Ces instructions de service sont valables pour les types d'appareils et tailles suivants : Type et taille Servomoteurs pour vannes à soupape pour service tout-ou-rien (TOR) : SVC 05.1, 07.1, 07.5 Servomoteurs pour vannes à soupape pour service régulation : SVCR 05.1, 07.1, 07.5... -
Page 10: Transport, Stockage Et Emballage
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Transport, stockage et emballage Transport, stockage et emballage Transport Effectuer le transport sur le lieu d’installation dans un emballage solide. Charge suspendue ! Risque de blessures graves ou mortelles. NE PAS se placer sous une charge suspendue. -
Page 11: Montage
SVCR 07.5 Montage Montage Position de montage Les servomoteurs AUMA peuvent être utilisés sans restriction, quelque soit la position de montage. Poignée : monter sur volant Afin d’éviter tout dommage de transport, la poignée est montée vers l’intérieur du volant. -
Page 12: Forme D'accouplement De La Douille D'accouplement
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Montage Si le raccordement électrique n'est pas encore disponible lors du montage, le servomoteur peut être manœuvré dans la position finale requise à l'aide du volant. 2.1 A cet effet, tourner le volant ou la manivelle jusqu'à ce que le symbole respectif (OUVERT/FERME) de l'indicateur de position s'aligne avec au repère indicateur (même position finale que la vanne) - Page 13 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Montage Figure 6: Côtes de montage de la douille d'accouplement Douille d’accouplement Arbre de vanne Vis d’arrêt Tableau 2: Côtes de montage de la douille d'accouplement Type, taille - bride de fixation vanne X maxi.
-
Page 14: Raccordement Électrique
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Raccordement électrique Raccordement électrique Remarques fondamentales Danger lors d un mauvais raccordement électrique Le non-respect de cet avertissement peut provoquer des blessures graves ou mor- telles ainsi que des dommages matériels. Le raccordement électrique ne doit être réalisé que par du personnel qualifié. -
Page 15: Connexion Avec Connecteur Mâle Femelle Coninvers
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Raccordement électrique Eviter d’utiliser de longs câbles et veiller au cheminement dans des endroits à faibles perturbations. Eviter le cheminement en parallèle de câbles sensibles aux interférences et des câbles perturbateurs. Utiliser des câbles blindés pour raccorder les transmetteurs de position à distan- Type de courant, tension Type de courant, tension du secteur et fréquence du secteur doivent être conformes... -
Page 16: Câbles : Connecter
CONINVERS. Se référer aux " Données techniques connecteur CONINVERS" séparées. Un jeu de connexion (AUMA n° d'article Z100.935) adapté est disponible, composé d'un connecteur de puissance à 6 pôles et un connecteur signaux à 19 pôles. Danger d'explosion lors de l'utilisation en Zone 22 ! Lors de l'utilisation en zone 22 : Monter les connecteurs mâle femelle uniquement... -
Page 17: Connexion Avec Connecteur Mâle Femelle Cannon
Respecter les sections de raccordement admissibles. Utiliser un outil de sertissage approprié, p.ex. pince à quatre mâchoires Cannon. Un jeu de connexion (AUMA n° d'article Z049.356) adapté est disponible, composé d'un connecteur de puissance à 5 pôles et un connecteur signaux à 19 pôles. -
Page 18: Prise De Terre Extérieure
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Raccordement électrique En cas d'erreur : Tension dangereuse lorsque le fil de terre N'EST PAS connecté ! Risque de choc électrique. Raccorder tous les fils de terre. Raccorder la connexion de mise à la terre avec le fil de terre externe de la ligne de connexion. - Page 19 Longueur admissible des câbles de liaison : maxi. 30 m Respecter avant la connexion : Nous recommandons : AUMA jeu de câble K008.218 (5 m). Pour les servomoteurs sans support mural, un kit d'adaptation est disponible. La commande locale sur support mural n'est pas confirmée à l'utilisation en zone 22.
-
Page 20: Indications
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Indications Indications Indication de position mécanique/indication de marche L'indication de position mécanique : indique continuellement la position de la vanne indique si le servomoteur fonctionne (indication de marche) indique que les positions finales sont atteintes (à l’aide du repère indicateur [3]) Figure 13: Indication de position mécanique... -
Page 21: Signaux
Capacité de coupure : 24 V DC, 1A Contacts : 1 NO (standard) Valeurs standard : Désignation des contacts de sortie Désignation des signaux dans le logiciel AUMA CDT sur le schéma de câblage K 1= Position finale FERMEE Signal DOUT 1 = Pos. finale FERMEE K 2 = Position finale OUVERTE Signal DOUT 2 = Pos. -
Page 22: Fonctionnement
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Fonctionnement Fonctionnement Fonctionnement manuel Le servomoteur peut être manœuvré manuellement pour le réglage et la mise en service, lors d’une panne de moteur ou d’alimentation. Pendant le fonctionnement moteur, le volant ne tourne pas. Le passage du mode électrique au mode manuel ne nécessite aucun système d'embrayage. -
Page 23: Opération Du Servomoteur À Distance
Manœuvre impulsionnelle ou auto-maintien est réglé à l'aide du logiciel de la commande. Se référer au chapitre <Logiciel AUMA CDT (accessoire)>. Toutefois, le mode auto-maintien peut être activé de manière temporaire (via commande de manœuvre) à l'aide des boutons-poussoirs. - Page 24 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Fonctionnement Activer le mode de fonctionnement Distance à l'aide de la commande locale : Lorsque le voyant d'indication [4] clignote en bleu : Appuyer sur le bouton- poussoir [2] pendant environ 3 secondes jusqu'à l'extinction du voyant d'indica- tion allumé...
-
Page 25: Mise En Service (Réglages De Base Dans La Commande De Servomoteur)
Dévisser les 4 vis puis ôter le capot [1] du bloc de contrôle. Réglage via hardware (interrupteurs) ou via logiciel La position de l'interrupteur [S5] définit si les réglages de la hardware (interrupteurs) ou encore les réglages des paramètres de logiciel (via logiciel AUMA CDT) sont activés. -
Page 26: Type D'arrêt : Régler
Mode hardware (état de livraison). Les réglages des interrupteurs [S1] à [S4] et [S6] à [S10] sont valables. Les valeurs ne peuvent pas être modifiés à l'aide du logiciel AUMA CDT. Mode logiciel (interrupteur coulissant au point blanc) Les réglages des interrupteurs [S1] à [S4] et [S6] à [S10] sont INSIGNIFI- ANTS. -
Page 27: Limiteurs De Couple : Régler
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base dans la commande de servomoteur) Paramètres pour le réglage Réglages Type d'arrêt Position finale FERMEE Position finale OUVERTE Valeur standard : Fin de course Valeurs de réglage : Arrêt dans les positions finales sur contacts fin de course. -
Page 28: Vitesse De Sortie : Régler
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base dans la commande de servomoteur) Réglage via paramètres logiciel (AUMA CDT) Conditions préalables : Interrupteur [S5] est en position ON (mode logiciel). Paramètres pour le réglage Réglages Limiteurs de couple Couple d'arrêt FERMETURE (S7) - Page 29 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base dans la commande de servomoteur) Appliquer une fine pellicule de graisse exempte d'acide (par ex. gelée de pétrole) sur le joint et le placer correctement. Placer le capot [1].
-
Page 30: Mise En Service (Réglages De Base Au Servomoteur)
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base au servomoteur) Mise en service (réglages de base au servomoteur) 10.1 Réglage de la détection de la position finale : vérifier Activer le mode de fonctionnement LOCAL : Le voyant d'indication [4] clignote en bleu : Le mode de fonctionnement LOCAL est déjà... -
Page 31: Position Finale Fermee : Régler De Nouveau
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base au servomoteur) 10.2.1 Position finale FERMEE : régler de nouveau Activer le mode de réglage "régler la position finale" : Appuyer sur le bouton-poussoir [2] en même temps que sur bouton-poussoirs [1] et [3]. -
Page 32: Boîtier De Commande : Ouvrir
être réglée (le voyant d'indication gauche clignote en rouge), pourrait être une course trop large entre les deux positions finales (OUVERTE/FERMEE). Dans ce cas, le réducteur primaire doit être remplacé (par le SAV AUMA). Appuyer sur le bouton-poussoir [2] en même temps que sur bouton-poussoir [1]. -
Page 33: Potentiomètre : Régler
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base au servomoteur) 10.4 Potentiomètre : régler Le potentiomètre permet la lecture continue de la position de la vanne. Information Le potentiomètre est réglé en usine. Un ajustement du potentiomètre entraîne une modification de la détection des positions finales ! →... -
Page 34: Indicateur De Position Mécanique : Régler
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base au servomoteur) 10.5 Indicateur de position mécanique : régler Manœuvrer la vanne en position finale FERMEE. Tourner le disque indicateur inférieur jusqu'à l'alignement du symbole (FERME) au repère indicateur du capot. - Page 35 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Mise en service (réglages de base au servomoteur) Appliquer une fine pellicule de graisse exempte d'acide (par ex. gelée de pétrole) sur le joint et le placer correctement. Placer le capot [1]. Serrer uniformément les vis diamétralement opposées.
-
Page 36: Logiciel Auma Cdt (Accessoire)
à l'aide des interrupteurs ne peuvent pas être modifiés par le logiciel AUMA CDT. L'accès en réglage usine est restreint à l'affichage. Afin de modifier ces paramètres à travers le logiciel, le interrupteur [S5] dans la commande doit être réglé... -
Page 37: Elimination Des Défauts
Signal de défaut 8 Alarme collective : Un défaut interne s’est produit. → Lire le rapport de défaut détaillé à l'aide du logiciel AUMA CDT (accessoire) et avertir le SAV AUMA. Clignote 9 fois Signal de défaut 9 Signal collectif de tous les autres défauts... -
Page 38: Fusibles
→ Supprimer l'alarme : Régler de nouveau le paramètres Limite low Uspan à l'aide du logi- ciel AUMA CDT dans le sous-menu Transmet- teur de position potentiomètre. → Eliminer l'alarme : Réduire la plage de rota- tion maximum en remplaçant le réducteur pri- maire par les soins du SAV AUMA. -
Page 39: Entretien Et Maintenance
N’effectuer des travaux d'entretien et de maintenance que lorsque l’appareil n'est pas en service. AUMA AUMA offre des prestations de service comme p.ex. l’entretien et la maintenance SAV & soutien ainsi que des stages de formation clients. Veuillez vous référer à la section <Adresses>... - Page 40 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Entretien et maintenance Graisses et huiles constituent un risque pour les eaux et ne doivent pas être déversées dans l'environnement. Veiller à disposer tout matériel démonté selon les règles d'évacuation ou de recyclage trié par type de matière.
-
Page 41: Données Techniques
à la fiche des données techniques de l'accusé de réception. La fiche des données techniques de l'accusé de réception est disponible pour téléchargement en langue allemande et anglaise sous http://www.auma.com (indication obligatoire du numéro de commission). -
Page 42: Equipement Et Fonctions De La Commande De Servomoteur
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Données techniques 14.3 Equipement et fonctions de la commande de servomoteur Alimentation Se référer à la plaque signalétique pour tension du réseau et tension de fréquence Variations admissibles de la tension réseau : ±10 % Variations admissibles de la fréquence réseau : ±5 %... -
Page 43: Conditions De Service
60529 IP 68 Selon la définition AUMA, l'indice de protection IP 68 satisfait aux exigences suivants : Profondeur d'eau : 8 m maxi. de hauteur de colonne d'eau Durée de l'immersion dans l'eau : 96 heures maxi. -
Page 44: Autres Informations
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Données techniques 14.5 Autres informations Directives UE Compatibilité électromagnétique (CEM) : (2004/108/CE) Directive pour équipement basse tension : (2006/95/CE) Directive européenne de l’équipement : (2006/42/CE) -
Page 45: Liste De Pièces De Rechange
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Liste de pièces de rechange Liste de pièces de rechange 15.1 Servomoteurs pour vannes à soupape SVC 05.1 – SVC 07.5/SVCR 05.1 – SVCR 07.5... - Page 46 Information : Lors d’une commande de pièces de rechange, veuillez nous indiquer le type d’appareil et notre n° de commission (voir plaque signalétique). Il ne faut utiliser que des pièces de rechange d’origine AUMA. L’utilisa- tion d’autres pièces invalide la garantie constructeur et dégage notre responsabilité. La représentation des pièces de rechange peut différer de la livraison.
-
Page 47: Certificats
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Certificats Certificats 16.1 Déclaration d incorporation et Déclaration CE de conformité... - Page 48 SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Index Index Fabrication, année Fonctionnement 5 , 22 Fonctionnement manuel AUMA CDT (accessoire) 9 , 36 Fonctionnement moteur Accessoires (raccordement Fréquence du secteur 8 , 15 électrique) Alimentation Année de fabrication Graissage Applications...
-
Page 49: Ouverture - Fermeture
SVC 05.1 SVC 07.5/SVCR 05.1 SVCR 07.5 Index Perte de signal Taille Plage de couple Taille de bride Plaque signalétique 8 , 15 Température ambiante 8 , 43 Positionneur Tension du secteur 8 , 15 Potentiomètre Tours par course Prise de terre... - Page 50 Auma Endüstri Kontrol Sistemleri Limited UK Clevedon, North Somerset BS21 6TH irketi Tel +44 1275 871141 TR 06810 Ankara AUMA Riester GmbH & Co. KG Fax +44 1275 875492 Tel+90 312 217 32 88 mail@auma.co.uk Fax+90 312 217 33 88 Plant Müllheim...
