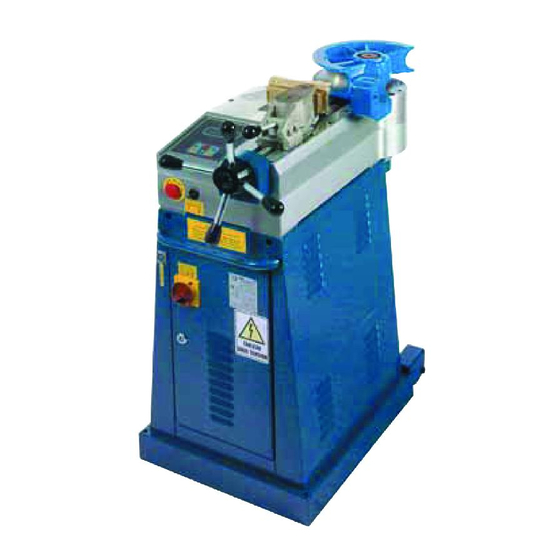

Cintreuse électrique Art. CI-560
Rédigé selon les prescriptions
de l'annexe I-1.7.4. de la:
DIRECTIVE 89/392 CEE →
98/37/CEE
«DIRECTIVE
MACHINES»
MODIFIÉE PAR LA DIRECTIVE
91/368
ACCUEILLIE PAR LE D.P.R. n°
459/1996
Tél. +33 169 113787 – Fax +33 160 863239 www.promac.fr
Constructeur : CML International S.p.A. – Ercolina®
MANUEL D'UTILISATION ET
Importateur : Tool France SARL
57 rue du Bois – Chaland
ZI du Bois – Evry – CEDEX 91029 France
Tél. +39 0776 40281
Fax +39 0776 404801
www.ercolina.it - www.ercolina.com
e-mail: info@ercolina.it
D'ENTRETIEN
Directive CEE 89/392 → 98/37/CEE – publiée dans
le Journal officiel de la Communauté européenne
n° L183 du 29 juin 1989
Directive CEE 91/368 – publiée dans le Journal
officiel de la Communauté européenne n° L198 du
22 juillet 1991
D.P.R. (Décret du Président de la République) n°
459/1996 – publié dans le Journal officiel n° 209 du
6 septembre 1996
Publicité
Manuels Connexes pour Promac CI-560
Sommaire des Matières pour Promac CI-560
- Page 1 Importateur : Tool France SARL 57 rue du Bois – Chaland ZI du Bois – Evry – CEDEX 91029 France Tél. +33 169 113787 – Fax +33 160 863239 www.promac.fr Constructeur : CML International S.p.A. – Ercolina® Tél. +39 0776 40281 Fax +39 0776 404801 www.ercolina.it - www.ercolina.com...
- Page 2 Nous vous félicitons d’avoir acheté une machine Promac® Art. CI-560. Ce modèle deviendra un outil simple et irremplaçable pour votre travail si vous suivez les instructions reportées ci-dessous. Attention: après avoir lu ce manuel, rangez-le dans un endroit sûr pour pouvoir le consulter en cas de besoin.
- Page 3 Tool France SARL _____________________________________________________________________________ GARANTIE........................2 CONDITIONS ET LIMITES DE LA GARANTIE: ...............2 NORMES GÉNÉRALES DE SÉCURITÉ..............4 PROCÉDURE DE PROGRAMMATION ..............8 EXÉCUTION DU CINTRAGE.......................9 MISE EN PHASE DE L’AXE C ....................11 CORRECTION DE L’ANGLE DE RÉCUPÉRATION..............12 CORRECTION DE L’ANGLE DE CINTRAGE................13 SAISIE DE LA LANGUE ......................13 CINTRER SANS PROBLÈMES ................
- Page 4 Tool France SARL _____________________________________________________________________________ GARANTIE Toutes les machines sont soigneusement contrôlées et essayées avant l’expédition. L’installation de la machine est à la charge de l’acheteur, les frais d’intervention seront facturés si du personnel spécialisé s’avère nécessaire pour l’assistance et les instructions sur l’utilisation de la machine.
- Page 5 Tool France SARL _____________________________________________________________________________ 11. L’acheteur ne peut en aucun cas prétendre des dommages et intérêts. 12. La garantie ne prévoit pas le remplacement, même provisoire, de la machine. 13. La garantie cesse dans les cas suivants: si les réparations ou l’entretien sur la machine sont effectués par du personnel qui n’est pas autorisé...
- Page 6 Tool France SARL _____________________________________________________________________________ NORMES GÉNÉRALES DE SÉCURITÉ La machine a été construite avec une technologie de pointe et en se basant sur les normes de sécurité officiellement reconnues. Elle peut toutefois être une source de danger pour l’opérateur et/ou les personnes se trouvant à proximité en cas d’usage incorrect ou impropre.
- Page 7 Tool France SARL _____________________________________________________________________________ d’utiliser la machine au-delà des capacités maximales indiquées; au personnel non qualifié de faire des opérations d’entretien ou des réparations éventuelles sans autorisation; de nettoyer les parties de la machine sans avoir d’abord coupé le courant; d’altérer le circuit électrique et/ou électronique, aussi bien pour des raisons de sécurité...
- Page 8 Tool France SARL _____________________________________________________________________________ IL EST OBLIGATOIRE ! D’apprendre correctement à l’opérateur à se servir de la machine. de vérifier si la tension du réseau est compatible avec celle d’alimentation prévue pour le modèle Super Bender; de ne permettre qu’au personnel expérimenté d’utiliser la machine; de placer la machine dans un endroit sec et sûr;...
- Page 9 Tool France SARL _____________________________________________________________________________ de porter des chaussures de sécurité au cas où des pièces lourdes tomberaient; de lire attentivement les plaques et les signaux d’avertissement placés sur la machine. !!ATTENTION: d’autres protections peuvent être prévues par l’opérateur ou par le responsable de l’atelier. Notre service technique est à...
- Page 10 Tool France SARL _____________________________________________________________________________ PROCÉDURE DE PROGRAMMATION 1. Activer le mode programmation: • donner du courant à la machine (en agissant sur l'interrupteur général) et appuyer sur le bouton de réarmement; • appuyer sur la touche jusqu’à ce que le message suivant apparaisse sur l’écran: INTRODUCTION DES DONNEÉS...
- Page 11 Tool France SARL _____________________________________________________________________________ 6. Appuyer sur pour confirmer la valeur de l’angle de cintrage saisi. Le message suivant est affiché après avoir confirmé: INTRODUITE Cintre introduit 7. Saisir la valeur du premier cintre, il sera automatiquement possible de saisir la valeur du deuxième cintre, du troisième et ainsi de suite jusqu’au neuvième du même bloc, en répétant les points 5 et 6.
- Page 12 Tool France SARL _____________________________________________________________________________ L’opérateur peut afficher le programme saisi et sélectionner le cintre voulu dans cette position en appuyant sur la touche Placer ensuite la forme, la contreforme et le tube à cintrer sur la machine. Après avoir tourné la bride dans la position de travail et rapproché le groupe curseur de la contreforme, appuyer en même temps sur les touches pour mémoriser la position de travail de la contreforme:...
- Page 13 Tool France SARL _____________________________________________________________________________ Commencer à cintrer en appuyant sur le bouton . La machine s’arrête automatiquement après avoir atteint l’angle de cintrage saisi et le voyant jaune se met à clignoter. Appuyer sur le bouton pour remettre la machine dans la position 0 (origine). COUBRE 1 8°...
- Page 14 Tool France SARL _____________________________________________________________________________ ORIGINE AXE C INTRODUITE Mémorisation nouvelle origine Axe C CORRECTION DE L’ANGLE DE RECUPERATION Si l’opérateur s’aperçoit que l’angle de récupération n’est pas saisi correctement durant la phase de cintrage, il peut faire des corrections afin d’obtenir des cintres plus précis.
- Page 15 Tool France SARL _____________________________________________________________________________ CORRECTION DE L’ANGLE DE CINTRAGE L’opérateur peut également modifier l’angle de cintrage comme il le fait pour l’angle de récupération, en procédant comme suit: • interrompre le cintrage; • appuyer sur la touche jusqu’à ce que le curseur clignotant se déplace sur la valeur à...
- Page 16 Tool France SARL _____________________________________________________________________________ CINTRER SANS PROBLÈMES Pour réussir vos courbures avec le système Ercolina®: ♦ utilisez toujours des formes et contreformes dont les dimensions sont adaptées au tube à cintrer. !!Remarque: si jamais vous mesurez avec un calibre la gorge de la forme, ne soyez pas étonné...
- Page 17 Tool France SARL _____________________________________________________________________________ type de tube. N’oubliez pas de la régler selon le diamètre et le type de tube à cintrer. ♦ La forme et la contreforme ne doivent jamais entrer en contact car cela pourrait entraîner la rupture du tube et endommager la machine. ♦...
- Page 18 Tool France SARL _____________________________________________________________________________ SCHÉMA ÉLECTRIQUE 220V...
- Page 19 Tool France SARL _____________________________________________________________________________...
- Page 20 Tool France SARL _____________________________________________________________________________ SCHÉMA ÉLECTRIQUE 400V...
- Page 21 Tool France SARL _____________________________________________________________________________...
- Page 22 Tool France SARL _____________________________________________________________________________ ARCHIVES DES DONNÉES Mesures tube Données cintrage Mémorisation Type de tube Degrés de Rayon de Ø Épaisseur N° Bloc N° Cintre récupération cintrage 1._____________ 2._____________ 3._____________ 4._____________ 5._____________ 6._____________ 7._____________ 8._____________ 9._____________ 10._____________ 11._____________ 12._____________ 13._____________ 14._____________ 15._____________ 16._____________...
