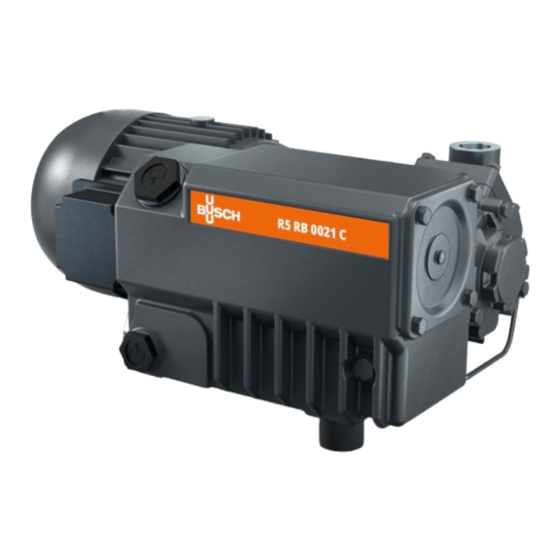

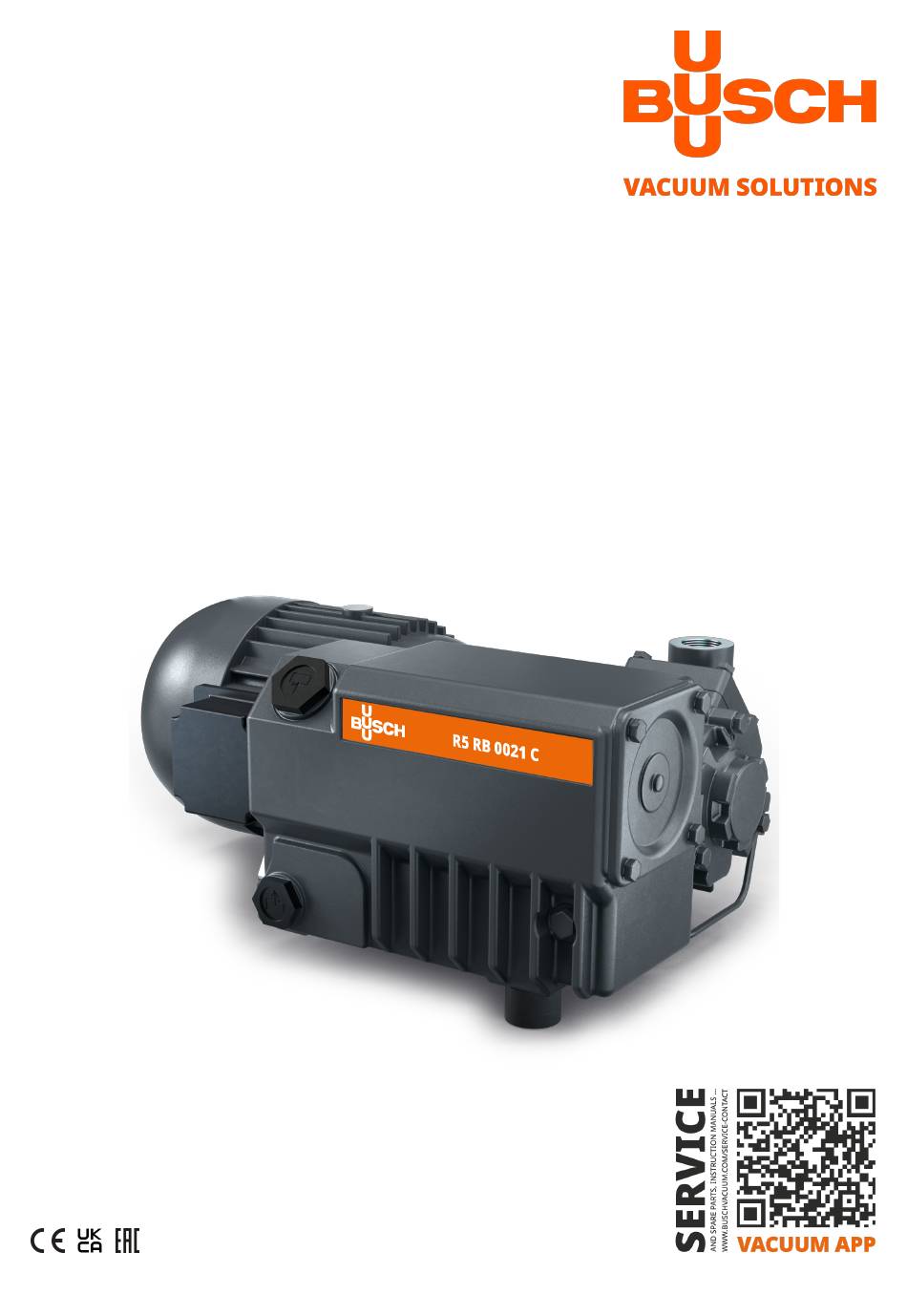

- Page 1 Pompes à vide à palettes rotatives lubrifiées à l'huile RB 0021 C RC 0021 C Notice d'instructions 0870146978 | B0004_fr | Manuel original 2024/11/28...
- Page 2 Table des matières Table des matières Sécurité.................................. Description du produit............................Principe de fonctionnement ..........................Usage prévu................................. Unité de démarrage............................Accessoires en option............................2.4.1 Soupape de lest d’air..........................2.4.2 Filtre d’aspiration..........................2.4.3 Manomètre de pression des filtres ....................Transport ................................Stockage ................................Installation................................
- Page 3 Sécurité | 1 Sécurité Avant de manipuler la machine, il est indispensable que ce manuel d’instruction soit lu et compris. En cas de doutes, prendre contact avec votre représentant du fabricant. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure.
- Page 4 2 | Description du produit Description du produit Description Boîte à bornes du moteur Flèche directionnelle Bouchon de remplissage d’huile Plaque signalétique Filtre d'échappement Connexion d'échappement Connexion d'aspiration Voyant de niveau d'huile Bouchon de vidange d'huile Séparateur d’huile Anneau de transport Vanne de lest d'air (version avec vanne de lest d'air) REMARQUE...
- Page 5 La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation à l'intérieur. Pour les installations à l’extérieur, contac- tez votre représentant Busch pour connaître les précautions spéciales. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 29].
- Page 6 être arrêtée pendant au moins 15 minutes. Ne doit pas être utilisée pour un fonctionnement en continu, en particulier dans la plage de vide primaire. RB 0021 C – avec ligne de retour La machine est adaptée pour un fonctionnement continu de d'huile 2 hPa jusqu'à...
- Page 7 Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! ● Ne pas marcher, rester immobile ou encore travailler sous des charges en suspension. CONSEIL Lorsque la machine est déjà remplie d'huile. Faire basculer une machine déjà remplie d’huile peut entraîner le passage de grandes quanti- tés d’huile dans le cylindre.
- Page 8 3 | Transport Si la machine est fixée sur un châssis: ● Retirez la machine du châssis. 8 | 36 Instruction Manual R5 RB_RC 0021 C_FR_fr...
- Page 9 Stockage | 4 Stockage ● Fermer hermétiquement toutes les ouvertures à l'aide des bouchons fournis avec la machine ou avec une bande adhésive si les bouchons ne sont plus disponibles. ● Entreposer la machine en intérieur, dans un endroit exempt de poussière et de vibrations, et si possible dans son emballage d'origine, de préférence à...
- Page 10 5 | Installation Installation Conditions d'implantation CONSEIL Utilisation de la machine en dehors des conditions d’installation autorisées. Risque de défaillance prématurée ! Perte d'efficacité ! ● S'assurer que les conditions d'installation soient pleinement respectées. 20 cm 20 cm 20 cm 20 cm ● Assurez-vous que l’environnement de la machine n’est pas potentiellement explosif. ●...
- Page 11 Installation | 5 ● Contacter le représentant du fabricant, le moteur doit être déclassé ou la température am- biante réduite. Raccordement des conduites/de la tuyauterie ● Retirer tous les capuchons de protection avant de procéder à l'installation. ● Assurez-vous que les conduites de raccordement n’entraînent aucune tension au niveau des rac- cordements de la machine.
- Page 12 5 | Installation Dimension(s) de connexion : D'autres dimensions de connexions peuvent s'appliquer pour des commandes avec des configura- tions spécifiques. À moins que l’air aspiré ne s’échappe dans l’environnement direct de la machine. ● S’assurer que la tuyauterie d’échappement est inclinée par rapport à la machine ou qu’elle comporte un séparateur de liquides ou un siphon muni d’un robinet d'évacuation, afin qu’au- cun liquide ne s’écoule dans la machine.
- Page 13 Compatibilité électromagnétique. ● S'assurer que le moteur de la machine n’est pas affecté par des perturbations électriques ou électromagnétiques du secteur. Si nécessaire, contacter votre représentant Busch pour plus d’in- formations. ● S'assurer que la compatibilité électromagnétique de la machine est conforme aux exigences de votre réseau d’alimentation.
- Page 14 6 | Raccordement électrique ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un bouton d'arrêt d'urgence sur la ligne électrique de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
- Page 15 Raccordement électrique | 6 Connexion en étoile (haute tension) : Instruction Manual R5 RB_RC 0021 C_FR_fr 15 | 36...
- Page 16 7 | Mise en service Mise en service ATTENTION Pendant le fonctionnement, la surface de la machine peut atteindre des températures supé- rieures à 70 °C. Risque de brûlures ! ● Éviter tout contact avec la machine pendant et immédiatement après utilisation. ATTENTION Bruit de fonctionnement de la machine.
- Page 17 Mise en service | 7 Pompage des vapeurs condensables ATTENTION Aérer la machine. Les gaz et/ou liquides à l'échappement peuvent atteindre des températures supérieures à 70°C ! Risque de brûlures ! ● Éviter tout contact direct avec le flux de gaz et/ou de liquides. ATTENTION Bruit de fonctionnement de la machine.
- Page 18 Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés.
- Page 19 1 an après 6 mois ● Contactez Busch pour une inspection. Tous les 5 ans Si requis, révisez la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile miné- rale, contacter le service après-vente Busch...
- Page 20 8 | Maintenance Changement d’huile CONSEIL Utilisation d'une huile inappropriée. Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par le fa- bricant. Description 1x joint torique, réf. de pièce : 0486 000 Pour le type et la capacité...
- Page 21 Maintenance | 8 Description 1x joint torique, réf. : 0486 000 590 Changement du filtre d'échappement Description 1x filtre d’échappement (EF) Clé de 10 mm Instruction Manual R5 RB_RC 0021 C_FR_fr 21 | 36...
- Page 22 8 | Maintenance Description Clé de 10 mm Pièces de rechange d’origine Busch 1 Filtre d’échappement (EF), réf. : 0532 140 155 1 joint plat, réf. : 0480 000 112 22 | 36 Instruction Manual R5 RB_RC 0021 C_FR_fr...
- Page 23 Révision | 9 Révision AVERTISSEMENT La machine est contaminée par des substances dangereuses. Risque d'empoisonnement ! Risque d'infection ! Si la machine est contaminée par des substances dangereuses: ● Porter un équipement de protection individuelle adapté. CONSEIL Montage incorrect. Risque de défaillance prématurée ! Perte d'efficacité ! ●...
- Page 24 10 | Mise hors service Mise hors service DANGER Fils sous tension. Risque de choc électrique ! ● Toute intervention sur l’installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant de toucher la machine, laissez-la refroidir. ATTENTION Liquides chauds.
- Page 25 Pièces de rechange | 11 Pièces de rechange CONSEIL Utilisation de pièces de rechange d'origine autres que . Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement des pièces de rechange, des consommables et des fournitures d'origine pour garantir le bon fonctionnement de la machine et valider la garantie. Kit de pièces de Description Réf.
- Page 26 12 | Résolution de problèmes Résolution de problèmes DANGER Fils sous tension. Risque de choc électrique ! ● Toute intervention sur l’installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant de toucher la machine, laissez-la refroidir. ATTENTION Liquides chauds.
- Page 27 ● Remplacer la cartouche du tion (en option) est partielle- filtre d’aspiration. ment obstruée. Des pièces internes sont usées ● Réparer la machine (contac- ou endommagées. ter Busch). La machine fonctionne très Couplage usé (CPL). ● Remplacer le couplage bruyamment. (CPL). Palettes coincées.
- Page 28 L’huile est émulsionnée. La machine a aspiré des li- ● Rincer la machine (contac- quides ou une quantité impor- ter Busch). tante de vapeur. ● Nettoyer le filtre de la sou- pape de lest d’air (GB). ● Modifier le mode de fonc- tionnement (voir Pompage des vapeurs condensables).
- Page 29 Capacité en huile 0,45 qts. Poids 20 ** Lbs. 44 ** * En cas de températures supérieures ou inférieures, contacter votre représentant Busch. ** Le poids peut varier en fonction de la commande. Instruction Manual R5 RB_RC 0021 C_FR_fr 29 | 36...
- Page 30 5 l En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine doit être remplie, veuillez vous reporter à la plaque signalétique (NP).
- Page 31 à l’évaluation de conformité de l’ensemble des machines, en établir la déclaration de conformité et apposer le marquage Le fabricant Busch Výroba CZ s.r.o. Svárovská 620 CZ 460 01, Liberec 11 déclare que la/les machine : R5 RB 0021 C ; R5 RC 0021 C satisfait/satisfont à toutes les dispositions pertinentes des directives européennes : – « Machines » 2006/42/CE, –...
- Page 32 Busch Výroba CZ s.r.o. Svárovská 620 CZ 460 01, Liberec 11 déclare que la/les machine : R5 RB 0021 C ; R5 RC 0021 C satisfait/satisfont à toutes les dispositions pertinentes des législations britanniques : – Réglementations de 2008 sur la Fourniture de machines (sécurité) –...
- Page 33 R emarques Remarques Instruction Manual R5 RB_RC 0021 C_FR_fr 33 | 36...
- Page 34 Remarques 34 | 36 Instruction Manual R5 RB_RC 0021 C_FR_fr...
- Page 35 Remarques Instruction Manual R5 RB_RC 0021 C_FR_fr 35 | 36...
- Page 36 BUSCH GROUP Busch Group est l’un des principaux fabricants mondiaux de pompes à vide, systèmes de vide, soufflantes, surpresseurs et systèmes d’abattement de gaz d’échappement. Le groupe couvre trois marques connues : Busch Solutions de Vide, Pfeiffer Vacuum et centrotherm clean solutions. Ensemble, ils offrent des solutions à...
