5. Con guration et mise en marche
DANGER
Toutes les opérations de configuration et de mise en marche de l'onduleur doivent être exclusivement confiées à
un TECHNICIEN QUALIFIÉ (voir chapitre 2.2.1).
5.1
Contrôles avant mise en marche
Avant de mettre l'équipement sous tension, effectuer les contrôles suivants:
1. Fermer tous les tableaux de distribution de l'armoire de l'onduleur.
2. S'assurer que l'interrupteur d'entrée est ouvert (position OFF).
3. S'assurer que l'interrupteur de by-pass est ouvert (position OFF).
4. S'assurer que l'interrupteur de sortie est ouvert (position OFF).
5. S'assurer que les interrupteurs des armoires de batteries externes (si présent) sont ouverts.
6. S'assurer que l'interrupteur de maintenance est ouvert (position OFF).
7. S'assurer que le câblage d'entrée et de sortie a été réalisé et que tous les branchements sont correctement serrés.
8. Contrôler la séquence des phases de la ligne d'entrée et de la ligne de by-pass (si elles sont séparées).
9. S'assurer que les paramètres (tension et fréquence) de l'entrée sur secteur sont compatibles avec ceux indiqués sur la
plaque des données de l'onduleur.
10. S'assurer que les modules de puissance sont correctement en place et que les vis de fixation sont vissés jusqu'en
butée (en utilisant des vis M6x16 et des rondelles dentées M6).
11. S'assurer que tous les tiroirs de la batterie (si présent) sont correctement en place et que les vis de fixation sont vissés
jusqu'en butée (en utilisant des vis M6x16 et des rondelles dentées M6).
12. S'assurer de la présence du terminal EPO conformément aux réglages (voir chapitre 4.5.1).
5.2
Procédure de mise en service

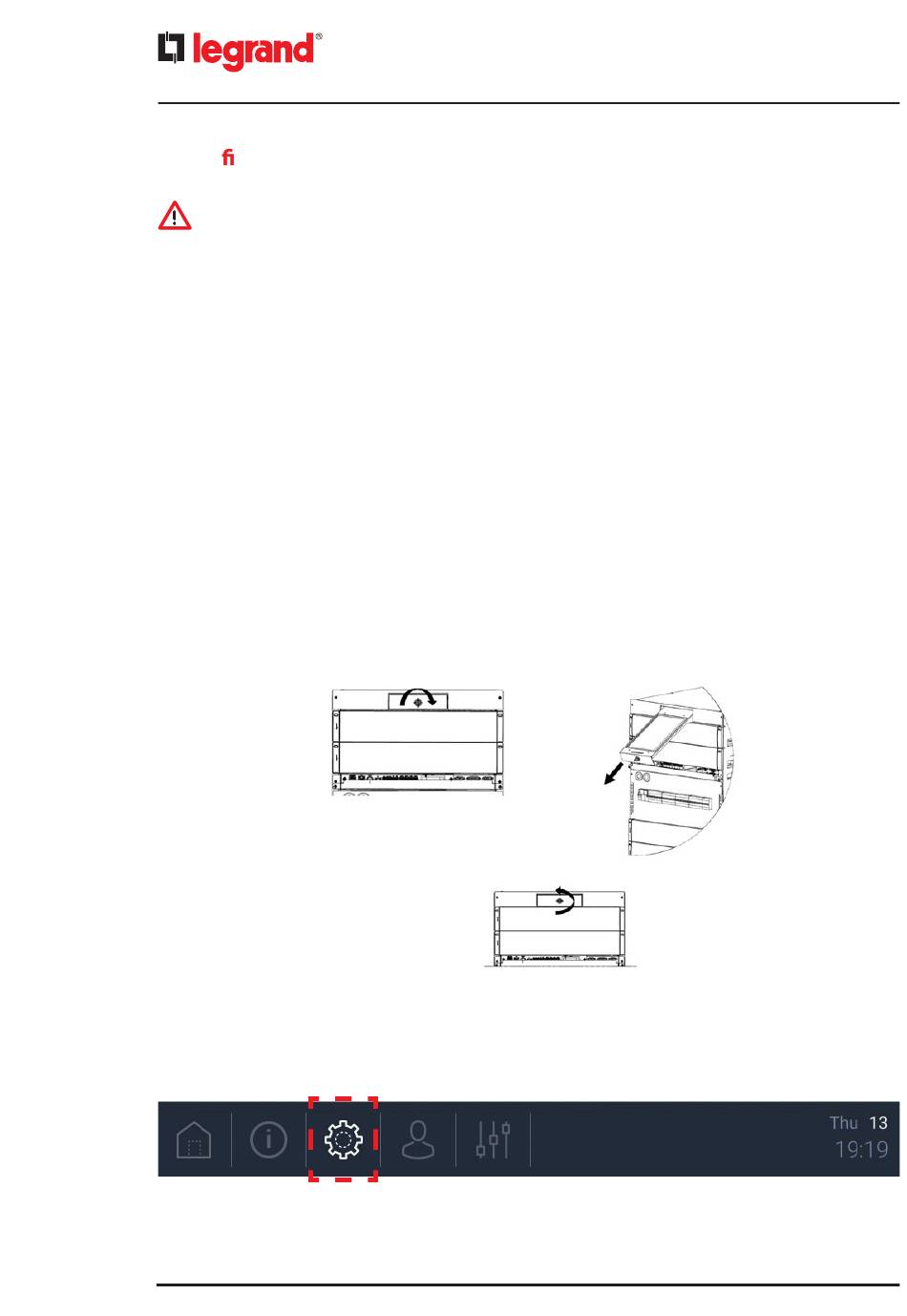

L'écran doit être tiré comme indiqué sur les images suivantes:
1. Mettre en place les fusibles de batterie dans les fusibles des interrupteurs des armoires de batterie externes (si présent).
2. Fermer le disjoncteur de démarrage à froid (position ON). Appuyer pendant au moins 5 secondes sur le bouton COLD
START de l'interface SSS. L'écran s'allume et le boot de l'onduleur démarre.
3. Le boot de l'onduleur est terminé quand les voyants du module de puissance s'allument bleu fixe. Appuyer sur l'icône
Réglages de la barre du menu au bas de l'écran.
44
