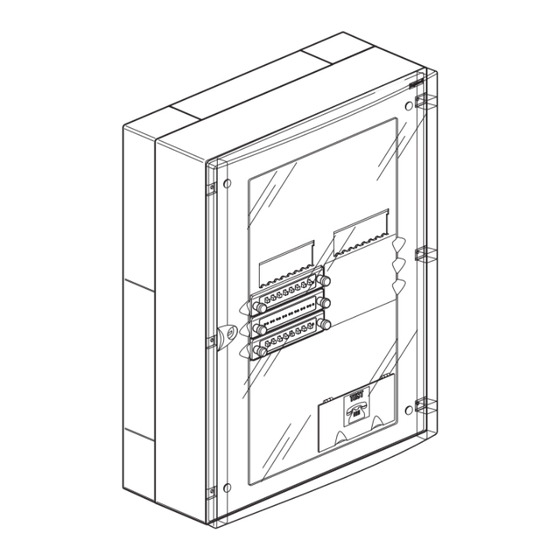

Ekinoxe™
329 91/92
329 91
Utiliser impérativement le câble réf. 327 89
Use only cable ref. 327 89
Exemple de distribution
Démodulateur
Decoder
Équipement (non livré)
x 8
329 92
Distribution example
Equipment (not supplied)
8
7
6
5
4
3
2
1
329 97/98/99
8
7
6
5
4
3
2
1
329 96
8
7
6
5
4
3
2
1
329 95
516 92
516 93
516 94
5 m <
< 40 m
5 m <
< 25 m
