4.2.9 Installation des câbles de batterie
Ces câbles doivent être installés uniquement en présence d'armoires de batteries externes.
Avant l'installation des câbles de batterie, effectuer les contrôles suivants:
- les sectionneurs des toutes les armoires de batteries externes doivent être ouverts;
- les câbles de branchement de l'onduleur doivent être isolés en amont et aucune tension ne doit être présente;
- le câble de terre provenant du commutateur à basse tension doit être correctement branché (voir paragraphe 4.2.3).
ATTENTION
Le câble de neutre batterie doit toujours être branché.
Au moins 1 KB (kit de batteries) doit être présent tous les 25 kVA de puissance nominale de l'onduleur. Pour les tiroirs de
batteries internes et pour les unités de batteries modulaires externes, 1 KB est constitué de 2 tiroirs de batteries.
INDICATION
La longueur maximale des câbles de batteries est de 25 m.

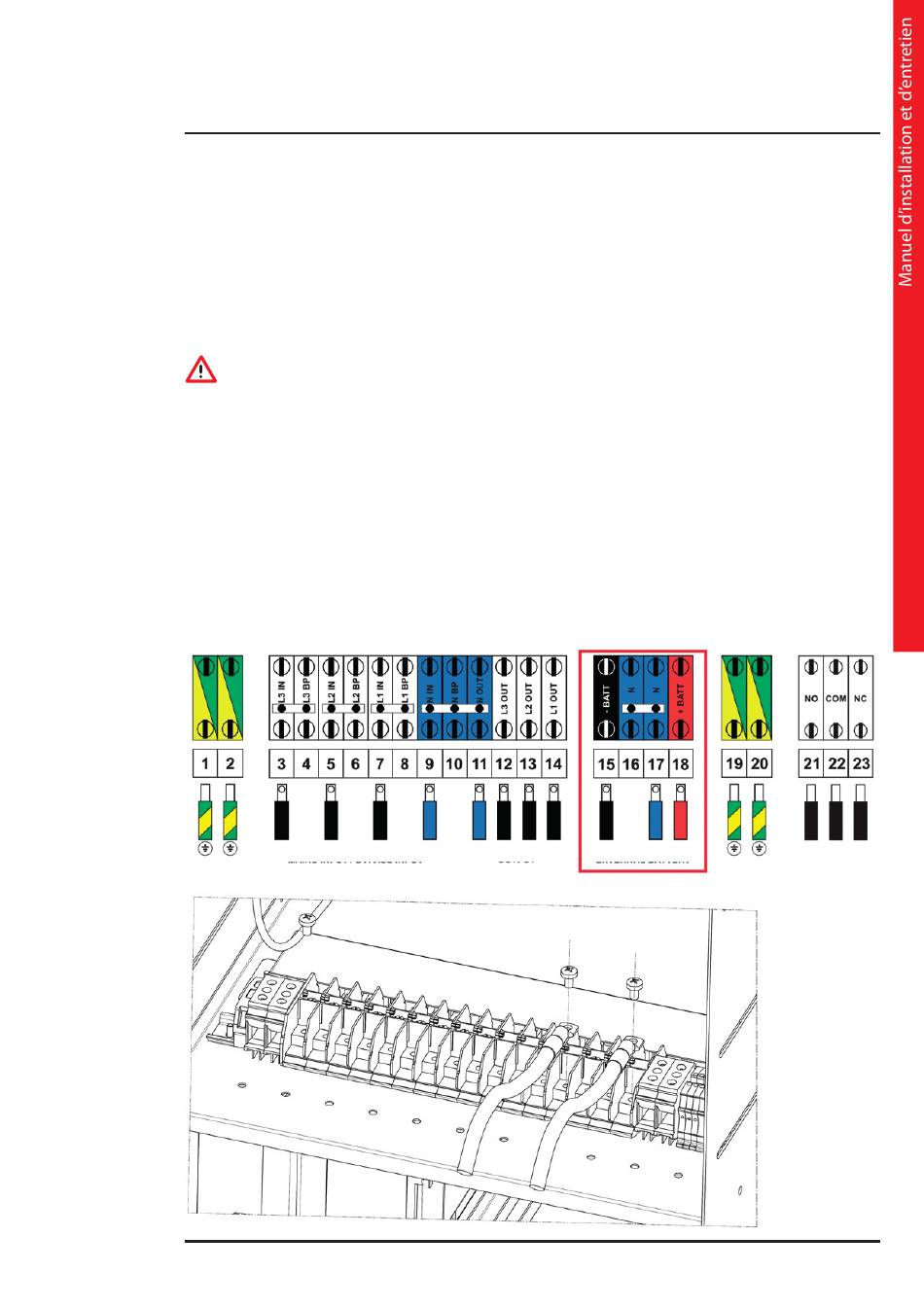

Procéder comme suit:
- fixer les câbles de batteries positif, négatif et neutre à l'aide d'œillets M6 de la largeur d'une paume de la main;
- brancher le câble positif de l'armoire à batteries à la borne + BATT située sur le bornier à l'aide de la vis M6x12
précédemment retirée.
- brancher le câble négatif de l'armoire à batteries à la borne - BATT située sur le bornier à l'aide de la vis M6x12
précédemment retirée.
- brancher le câble neutre de l'armoire à batteries à la borne N BATT située sur le bornier à l'aide de la vis M6x12
précédemment retirée.
ENTRÉE RESEAU/ENTRÉE BYPASS
SORTIE
BATTERIE EXTERNE
Keor MOD RI
PROTECTION
TENSION DE RETOUR
35
