Keor MOD RI
4.3
Installation des tiroirs de batterie
Le modèle Keor MOD RI 25 peut comporter deux tiroirs de batteries internes tandis que le modèle Keor MOD RI 50 peut
comporter quatre tiroirs de batteries internes. Chaque chaîne de batteries est composée de deux tiroirs.
Au moins 1 KB (kit de batteries) doit être présent tous les 25 kVA de puissance nominale de l'onduleur. Pour les tiroirs de
batteries internes et pour les unités de batteries modulaires externes, 1 KB est constitué de 2 tiroirs de batteries.
Pendant l'installation, il est nécessaire de faire usage d'équipements de protection individuelle appropriés (voir chapitre 2.3).

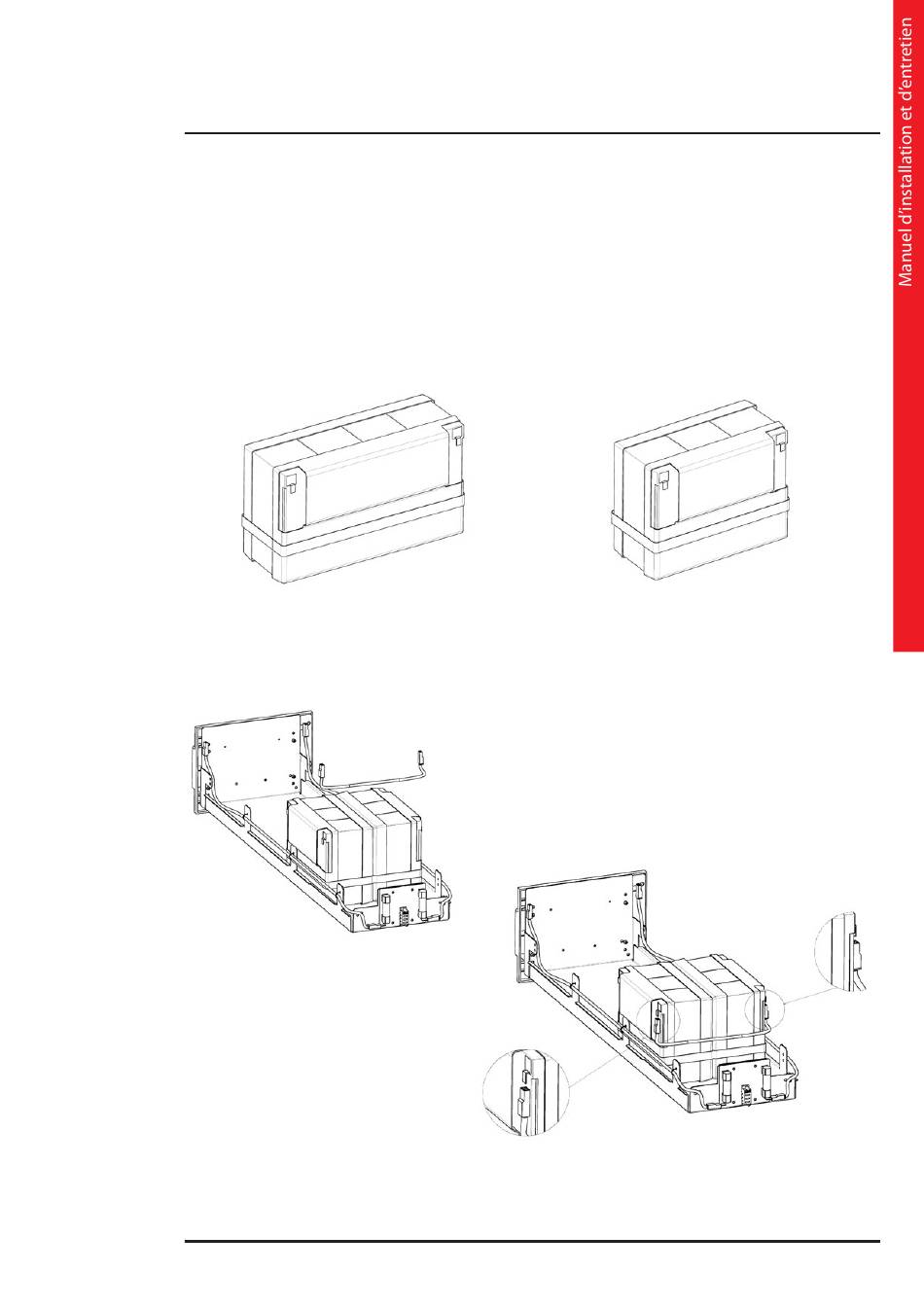

Chaque tiroir est composé de quatre blocs de batteries de quatre batteries et de deux blocs de batteries de trois batteries
Ajouter deux blocs de trois batteries sur un tiroir et les brancher en série à l'aide du câble fourni à cet effet en veillant à
respecter la polarité (brancher une borne positive à une borne négative).
Déplacer les deux blocs de trois blocs de batteries à l'arrière du tiroir.
Ajouter deux blocs de quatre batteries et brancher chacun d'eux en série à ceux qui se trouvent déjà dans le tiroir en
utilisant l'un des câbles courts et en respectant la polarité (brancher une borne positive à une borne négative).
37
