4. Installation
4.2.6 Installation des câbles d'entrée
La configuration par défaut prévoit la ligne d'entrée commune avec la ligne de by-pass au moyen d'un cavalier métallique.
Avant l'installation des câbles d'entrée, effectuer les contrôles suivants:
- La ligne de secteur doit être en mesure de fournir une tension d'entrée de 400 V + 15% - 20%.
- l'alimentation sur secteur disponible doit être au moins la même que la puissance nominale de l'onduleur;
- les câbles de branchement de l'onduleur doivent être isolés en amont et aucune tension ne doit être présente;
- le câble de terre provenant du commutateur à basse tension doit être correctement branché (voir paragraphe 4.2.3).
ATTENTION
Le câble d'entrée du neutre doit toujours être branché.
La configuration par défaut prévoit la ligne d'entrée commune avec la ligne de by-pass au moyen d'un cavalier métallique.

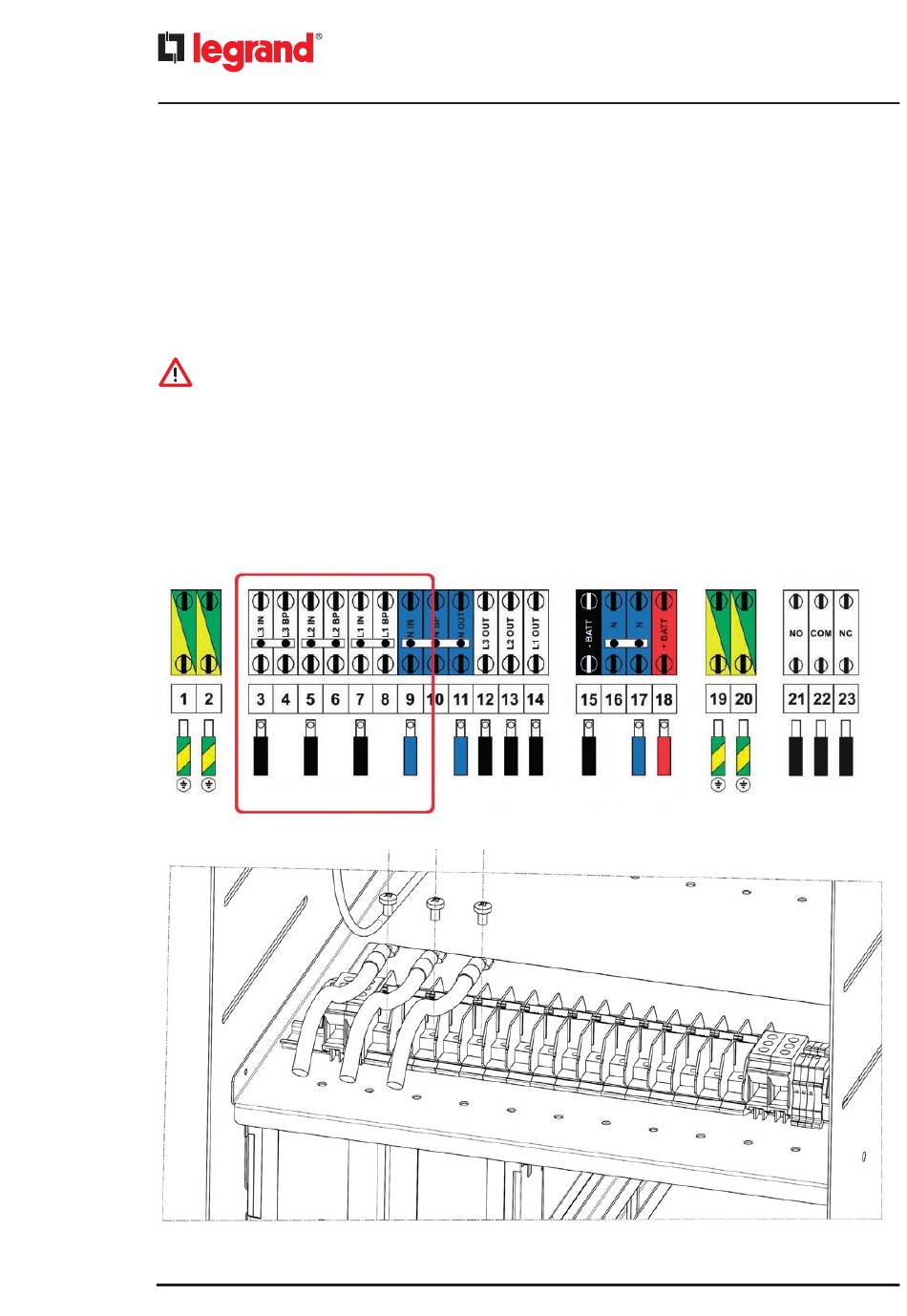

Si aucune modification n'est requise, procéder comme suit:
- fixer les câbles d'entrée et de neutre à l'aide d'œillets M6 de la largeur d'une paume de la main;
- brancher les câbles d'entrée L1, L2, L3 aux bornes L1 IN, L2 IN, L3 IN du bornier à l'aide des vis M6x12 précédemment
retirées.
- ne pas modifier la séquence des phases (L1, L2 et L3);
- brancher le câble de neutre d'entrée à la borne N IN du bornier à l'aide de la vis M6x12 précédemment retirée.
PROTECTION
ENTRÉE RESEAU/ENTRÉE BYPASS
SORTIE
BATTERIE EXTERNE
TENSION DE RETOUR
32
