4. Installation

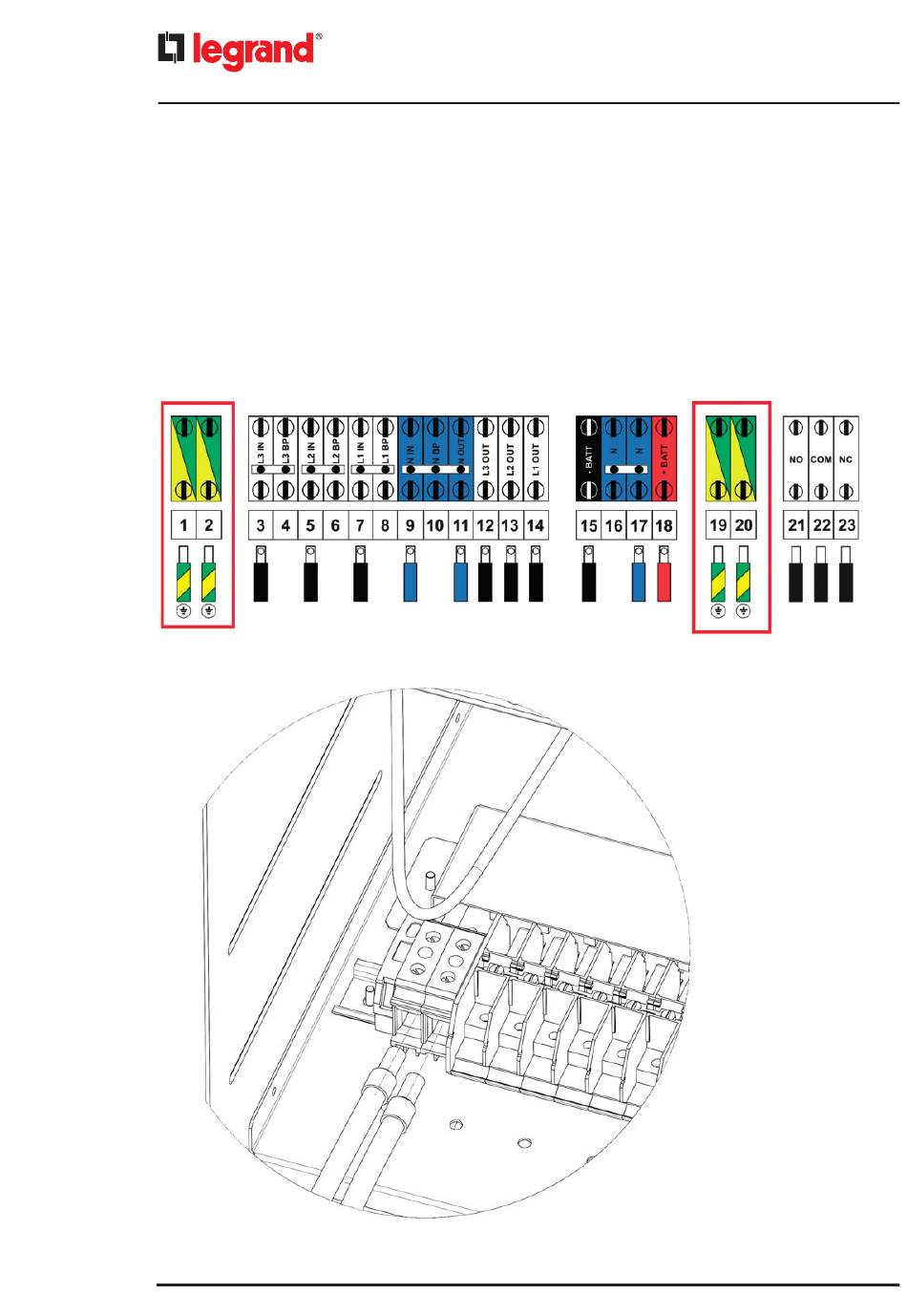

4.2.3 Branchement à la terre
Avant d'effectuer toute autre opération d'installation, brancher le câblage de terre provenant du commutateur de basse
tension à la borne de terre.
La surface minimum de la section transversale du conducteur de terre doit être établie sur la base des critères suivants:
• si la surface de la section transversale S des conducteurs de phase est: S ≤ 16 mm
transversale du conducteur de terre doit être identique à celle des conducteurs de phase;
• si la surface de la section transversale S des conducteurs de phase est: 16 mm
section transversale du conducteur de terre doit être de 16 mm
• si la surface de la section transversale S des conducteurs de phase est: S > 35 mm
transversale du conducteur de terre doit être de S/2 mm
28
ENTRÉE RESEAU/ENTRÉE BYPASS
2
;
2
.
2
SORTIE
BATTERIE EXTERNE
la surface minimum de la section
2
< S ≤ 35 mm
, la surface minimum de la
2
, la surface minimum de la section
2
PROTECTION
TENSION DE RETOUR
