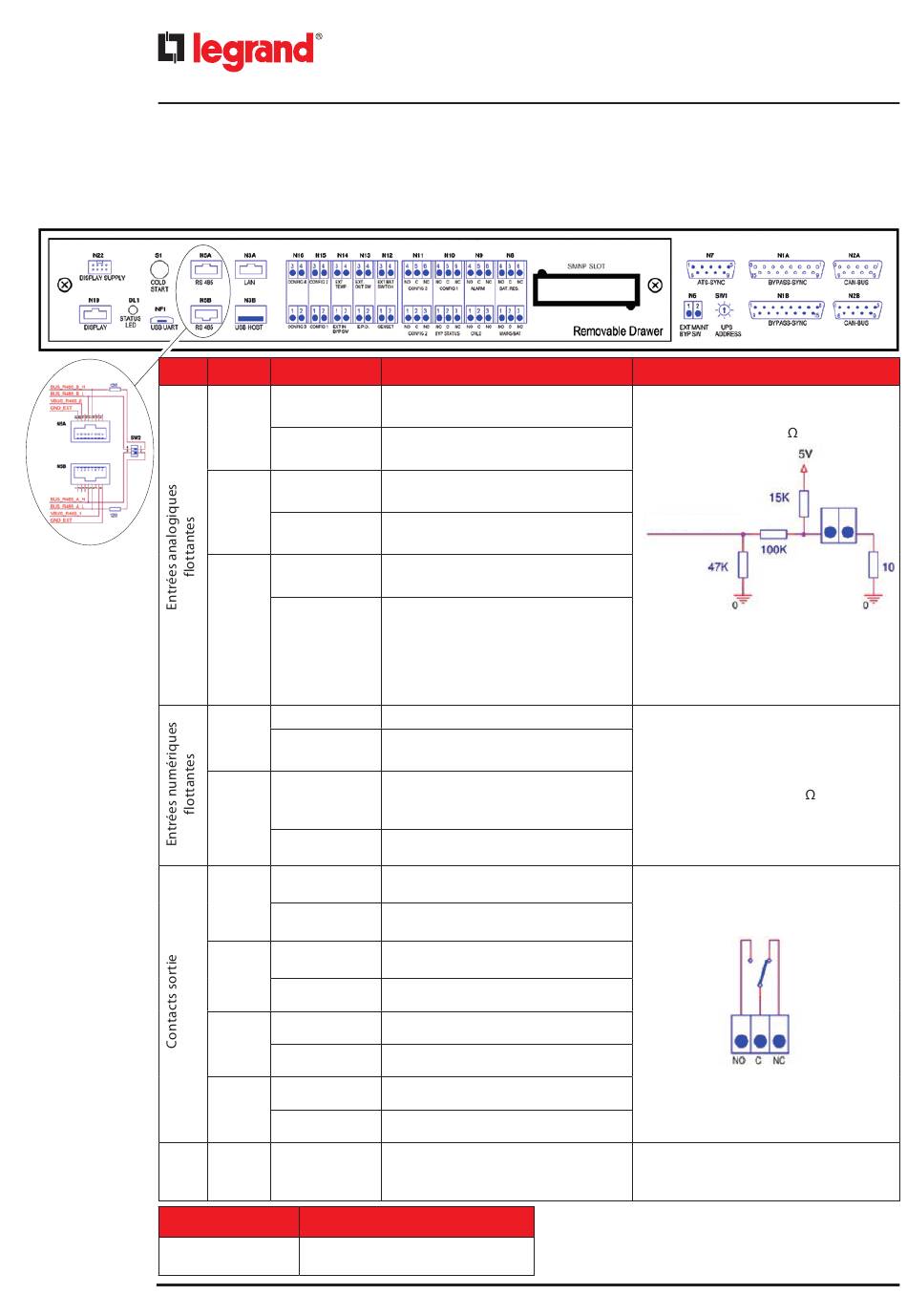

4. Installation
4.4
Interface SSS
CONNECTEUR
42
BORNE
CONNECTEURS
1-2
N16
3-4
1-2
N15
3-4
1-2
N14
3-4
1-2
N13
3-4
1-2
N12
3-4
4-5-6
N11
1-2-3
4-5-6
N10
1-2-3
4-5-6
N9
1-2-3
4-5-6
N8
1-2-3
N6
1-2
HÔTE USB
N3B
Port utilisé pour mise à jour FW
FONCTION
CONTACT CONFIGURABLE 3
(fonction non encore disponible)
CONTACT CONFIGURABLE 4
(fonction non encore disponible)
CONTACT CONFIGURABLE 1
(fonction non encore disponible)
CONTACT CONFIGURABLE 2
(fonction non encore disponible)
INTERRUPTEUR EXTERNE DE BY-PASS
(fonction non encore disponible)
TEMPÉRATURE EXTÉRIEURE
(Tension maximale en entrée: 5V)
Il permet de vérifier la température des
batteries pour les armoires externes.
Utiliser la sonde de température de
batterie Keor Mod 3 104 82.
EPO
INTERRUPTEUR SORTIE EXTERNE
(fonction non encore disponible)
GENSET
Permet à l'onduleur de relever la
présence d'un générateur externe.
INTERRUPTEUR EXTERNE BATTERIE
(fonction non encore disponible)
CONTACT CONFIGURABLE 3
(fonction non encore disponible)
CONTACT CONFIGURABLE 2
(fonction non encore disponible)
CONTACT CONFIGURABLE 1
(fonction non encore disponible)
ÉTAT DE BY-PASS
ALARME
SURCHARGE
RÉSERVE AUTONOMIE BATTERIE
ÉTAT SECTEUR/BATTERIE
CONTACT AUXILIAIRE BY-PASS À DISTANCE
Il est possible d'activer le mode by-pass à
travers ce contact NO.
La section maximale admise sur les bornes SSS
BORNE
est de 1,5 mm
Tension maximale en entrée : pull-up
15 V 15 k
À CONVERTISSEUR AD
Tension maximale en entrée:
pull-up 5 V 1 k
Contacts NF/NO
30 Vcc -1 A
125 Vca - 0,5 A (charge résistive)..
Contact Sec
Quand la fonction est activée, le contact
commute de borne NF à borne NO.
.
2
ENTRÉE
0-15 V
