4. Installation
4.2.8 Installation des câbles de sortie
Avant l'installation des câbles de sortie, effectuer les contrôles suivants:
- la puissance nominale de l'onduleur doit être au moins la même que celle de la charge;
- les câbles de branchement de l'onduleur doivent être isolés en amont et aucune tension ne doit être présente;
- le câble de terre provenant du commutateur à basse tension doit être correctement branché (voir paragraphe 4.2.3).
INDICATION
Installer un commutateur séparé pour la charge.
Les informations suivantes doivent être indiquées sur le tableau électrique du système au moyen d'autocollants ou autres:
- puissance nominale maximale de la charge ;
- puissance nominale maximale de la charge sur les sorties;
- si un commutateur commun est utilisé (alimentation sur secteur et sortie de tension onduleur), s'assurer de la présence
d'une indication de la source d'alimentation sur chaque prise ("Secteur" ou "Onduleur".
ATTENTION
Le câble de sortie du neutre doit toujours être branché.
Procéder comme suit:
- fixer les câbles de sortie et de neutre à l'aide d'œillets contenus M6 de la largeur d'une paume de main;

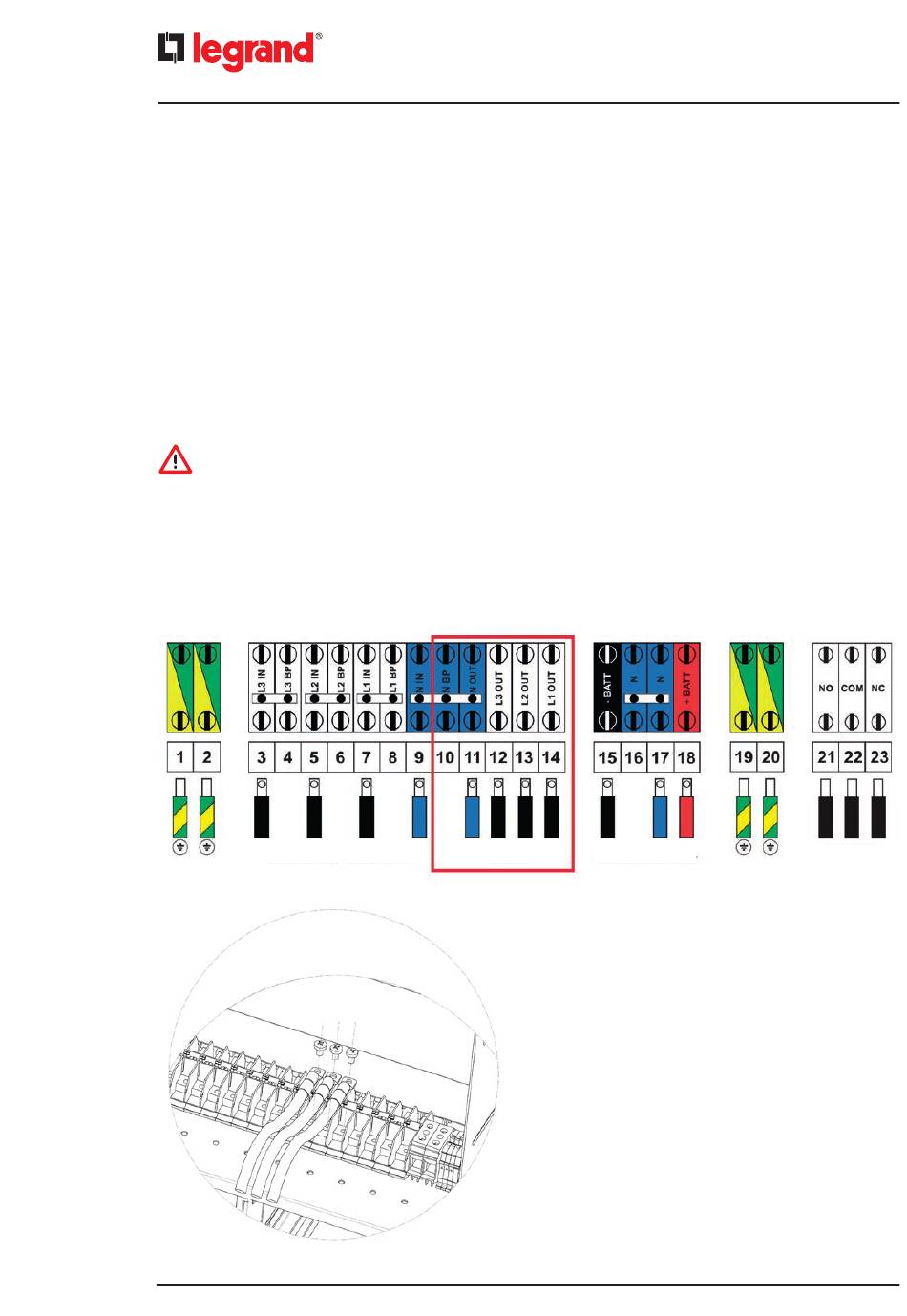

- brancher les câbles de sortie L1, L2, L3 aux bornes L1 OUT, L2 OUT, L3 OUT du bornier à l'aide des vis M6x12 précédemment
retirées.
- ne pas modifier la séquence des phases (L1, L2 et L3);
- brancher le câble de neutre de sortie à la borne N OUT du bornier à l'aide de la vis M6x12 précédemment retirée.
34
ENTRÉE RESEAU/ENTRÉE BYPASS
SORTIE
BATTERIE EXTERNE
PROTECTION
TENSION DE RETOUR
