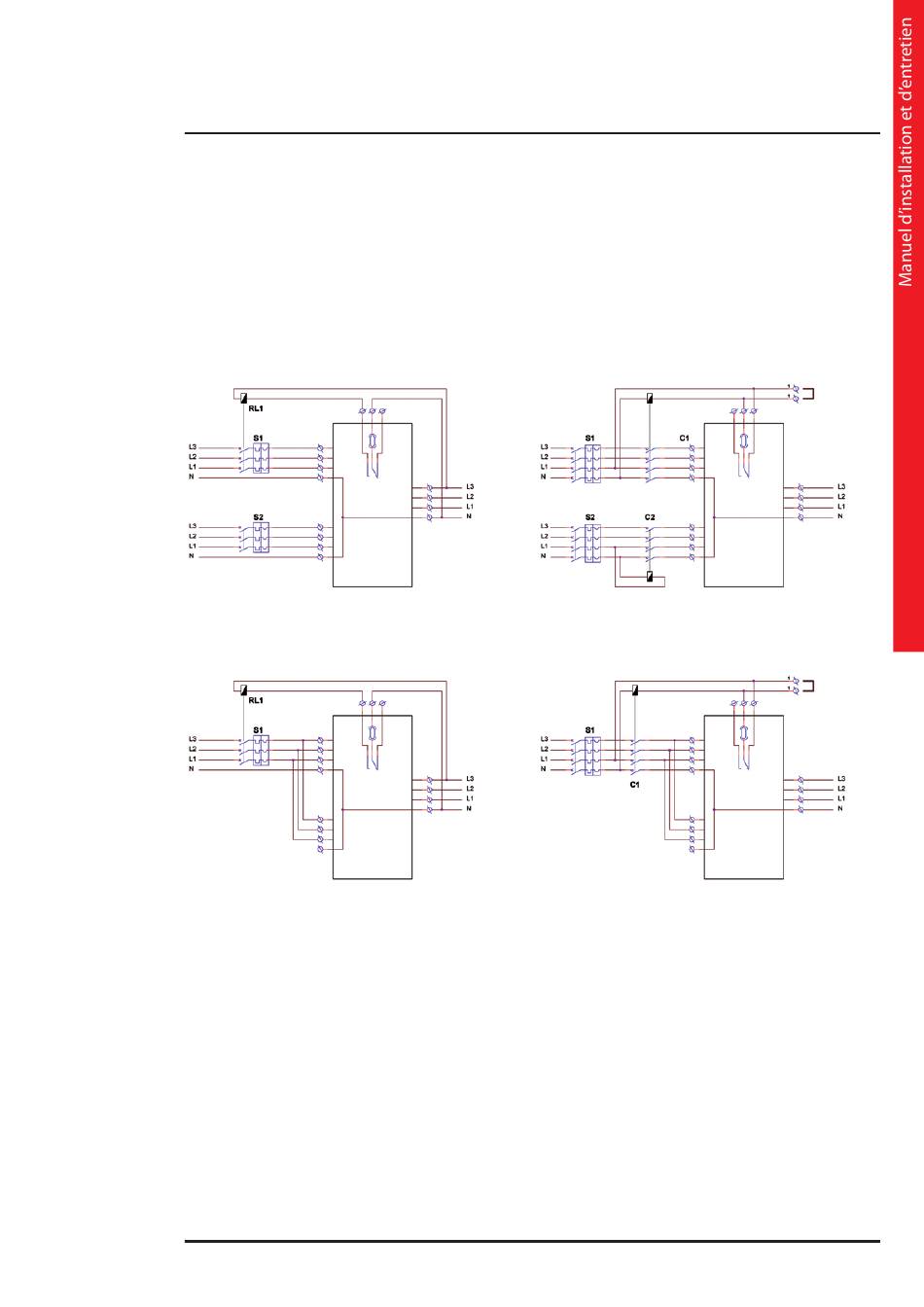

Si l'onduleur détecte une tension de retour, le relai est excité et change d'état, en déclenchant le débranchement externe
des lignes d'entrée comme indiqué sur les diagrammes ci-après.
Les caractéristiques des contacts du relai sont les suivantes:
• Tension maximale applicable: 250Vac.
• Courant maximal applicable: 6A
Entrée Double
Systèmes TNC
Bobine de déclenchement
By-pass
Onduleur
Rectifieur
Entrée Commune
Systèmes TNC
Bobine de déclenchement
Au By-pass
Onduleur
Au Rectifieur
INDICATION
Dans le cas où pendant le fonctionnement, l'onduleur signalerait l'intervention de la protection contre la tension de re-
tour, contacter le service d'assistance technique LEGRAND.
By-pass
Sortie
Rectifieur
By-pass
Sortie
Au Rectifieur
Keor MOD RI
Entrée Double
Systèmes TT/TNS
Pont de
maintenance
Onduleur
Entrée Commune
Systèmes TT/TNS
Pont de
maintenance
Au By-pass
Onduleur
Sortie
Sortie
31
