Keor MOD RI
3.4
Installation
Keor Mod RI doit être installé dans une armoire rack de 19'' vide d'au moins 1000 mm de profondeur et les montants avant
du rack doivent être positionnés à hauteur du point de fixation le plus en avant possible.
Installer l'onduleur au bas de l'armoire rack.
3.4.1
Installation des modules d'alimentation
Avant d'introduire l'onduleur dans l'armoire rack, il est nécessaire d'installer les modules de puissance. Keor MOD RI 25 est
doté d'un module de puissance tandis que Keor MOD 50 en possède deux. Sur les deux modèles, un seul module de puis-
sance pour la redondance peut être ajouté.
Pendant l'installation, il est nécessaire de faire usage d'équipements de protection individuelle tels que gants de protection
et chaussures de sécurité (voir chapitre 2.3).
Introduire les modules de puissance un à la fois en commençant par le bas.

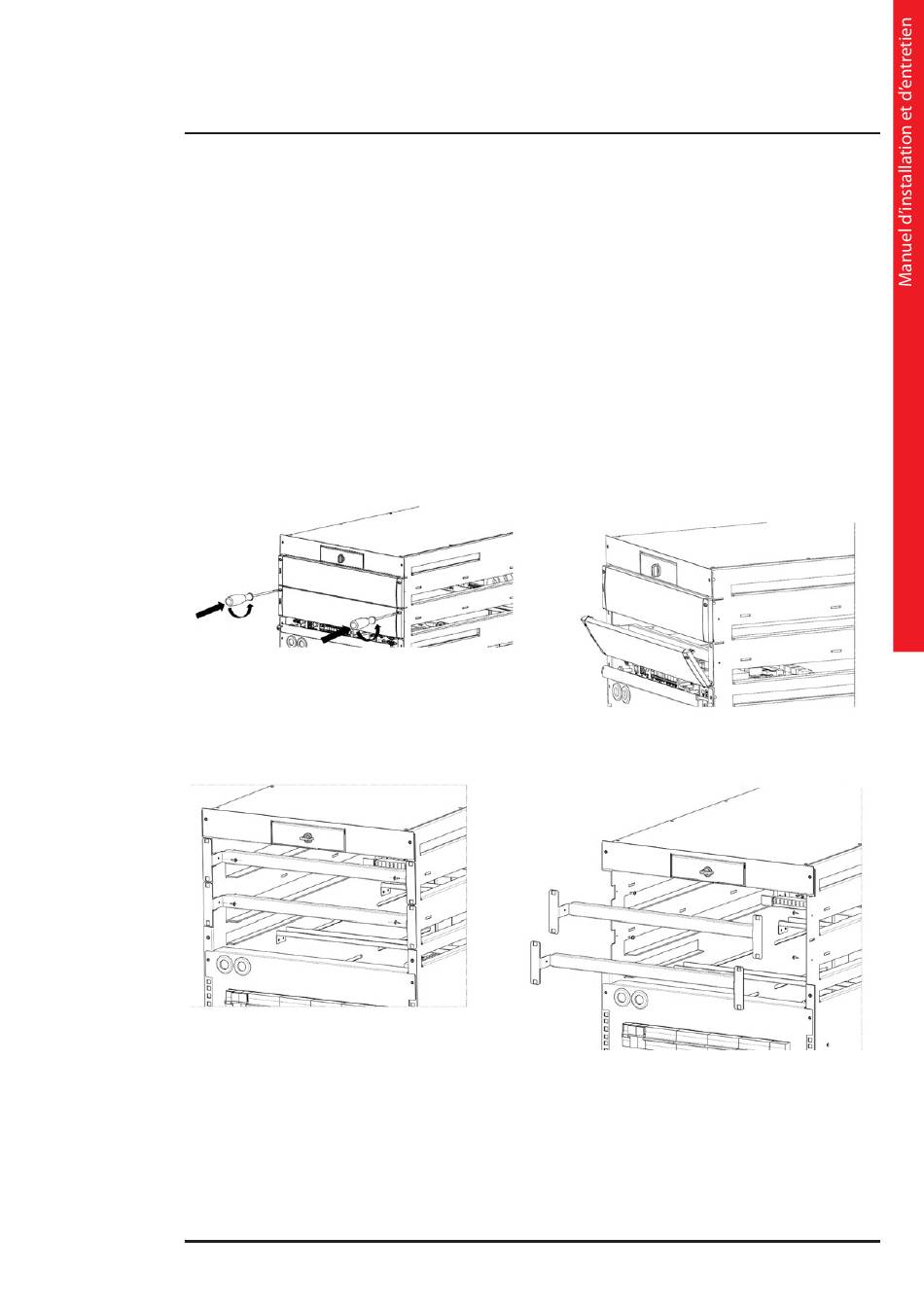

Introduire deux tournevis dans la partie supérieure du capot en plastique où le module de puissance doit être installé.
Tourner légèrement les tournevis pour débloquer le capot.
Retirer les supports métalliques des panneaux de couverture en plastique. Pour le modèle Keor MOD RI 25, dévisser 6 vis M3
pour retirer 2 supports. Pour le modèle Keor MOD RI 50, dévisser 8 vis M3 pour retirer 3 supports.
13
