4.2.7 Installation des câbles de by-pass
La configuration par défaut prévoit la ligne d'entrée commune avec la ligne de by-pass au moyen de cavaliers métalliques.
Si aucune modification n'est requise, procéder comme indiqué dans le chapitre précédent.
Pour effectuer une installation à double entrée avec ligne de by-pass séparée, procéder comme suit:
si les deux lignes sont alimentées par la même source, le disjoncteur différentiel doit être unique pour les deux lignes. Si les deux
lignes présentent un potentiel électrique différent, des dispositifs de protection distincts sont nécessaires pour chaque ligne.
L'onduleur ne modifie pas la configuration neutre du système. L'alimentation de secteur, le by-pass et la sortie de neutre
sont branchés à l'intérieur les uns aux autres.
Avant l'installation des câbles de by-pass, effectuer les contrôles suivants:
- la ligne de by-pass doit être en mesure de fournir une tension de 400 V + 15% - 20%;
- l'alimentation sur by-pass disponible doit être au moins la même que la puissance nominale de l'onduleur;
- les câbles de branchement de l'onduleur doivent être isolés en amont et aucune tension ne doit être présente;
- le câble de terre provenant du commutateur à basse tension doit être correctement branché (voir paragraphe 4.2.3).
ATTENTION
Le câble de by-pass du neutre doit toujours être branché.
Si la ligne de by-pass est séparée de la ligne d'entrée, procéder comme suit:

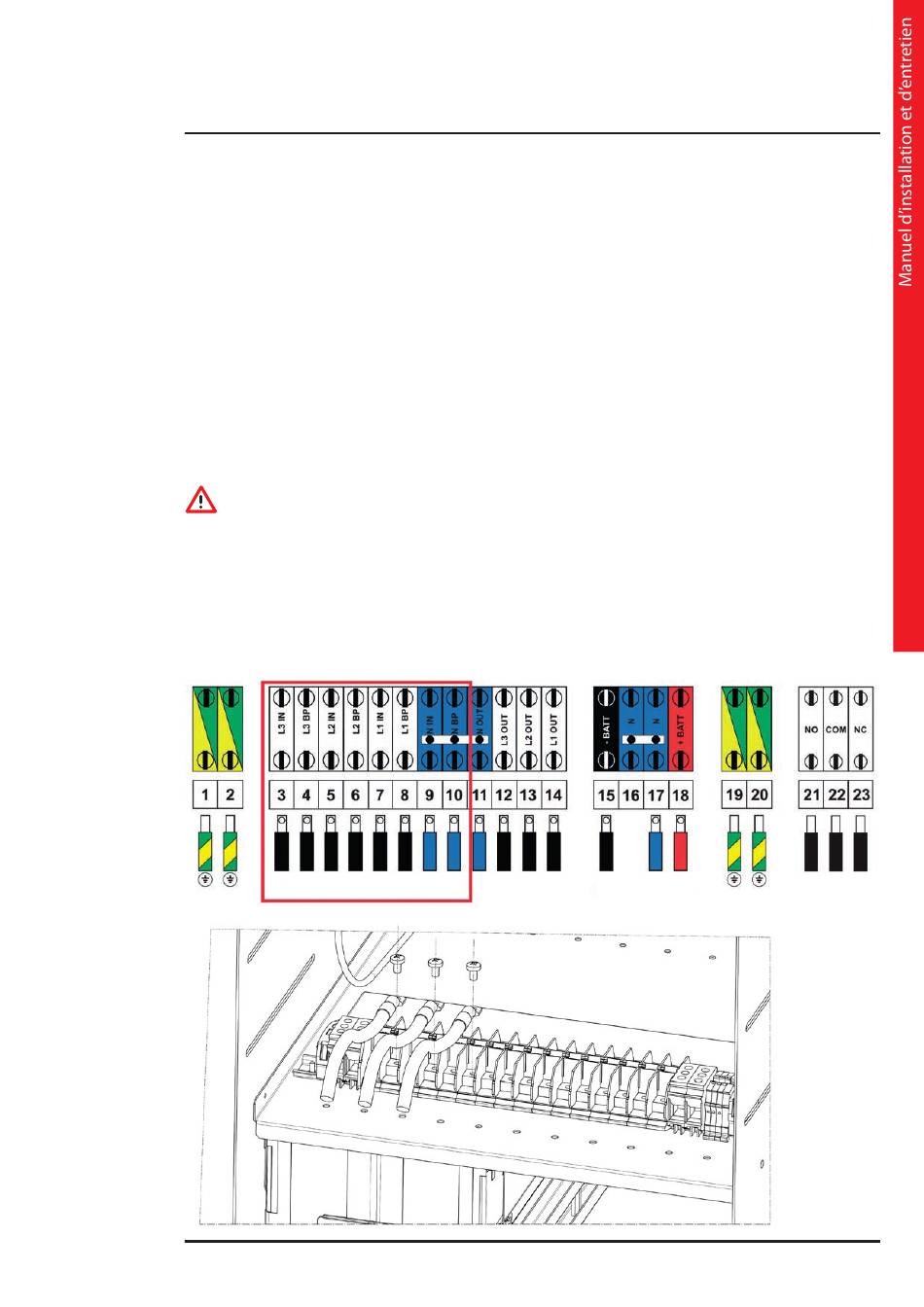

- Retirer les trois cavaliers qui relient les bornes L1 IN, L2 IN, L3 IN et L1 BP, L2 BP, L3 BP.
- fixer les câbles de by-pass et de neutre à l'aide d'œillets contenus M6 de la largeur d'une paume de main;
- brancher les câbles de by-pass L1, L2, L3 aux bornes L1 BP, L2 BP, L3 BP du bornier à l'aide des vis M6x12 précédemment
retirées.
- ne pas modifier la séquence des phases (L1, L2 et L3;
- brancher le câble de neutre de by-pass à la borne N BP du bornier à l'aide de la vis M6x12 précédemment retirée.
