ProMinent DULCOTROL DWCa Manuel De Montage Et De Service page 56

Montage et installation électriques et hydrauliques des postes de mesure
Client
Coffret de raccordement

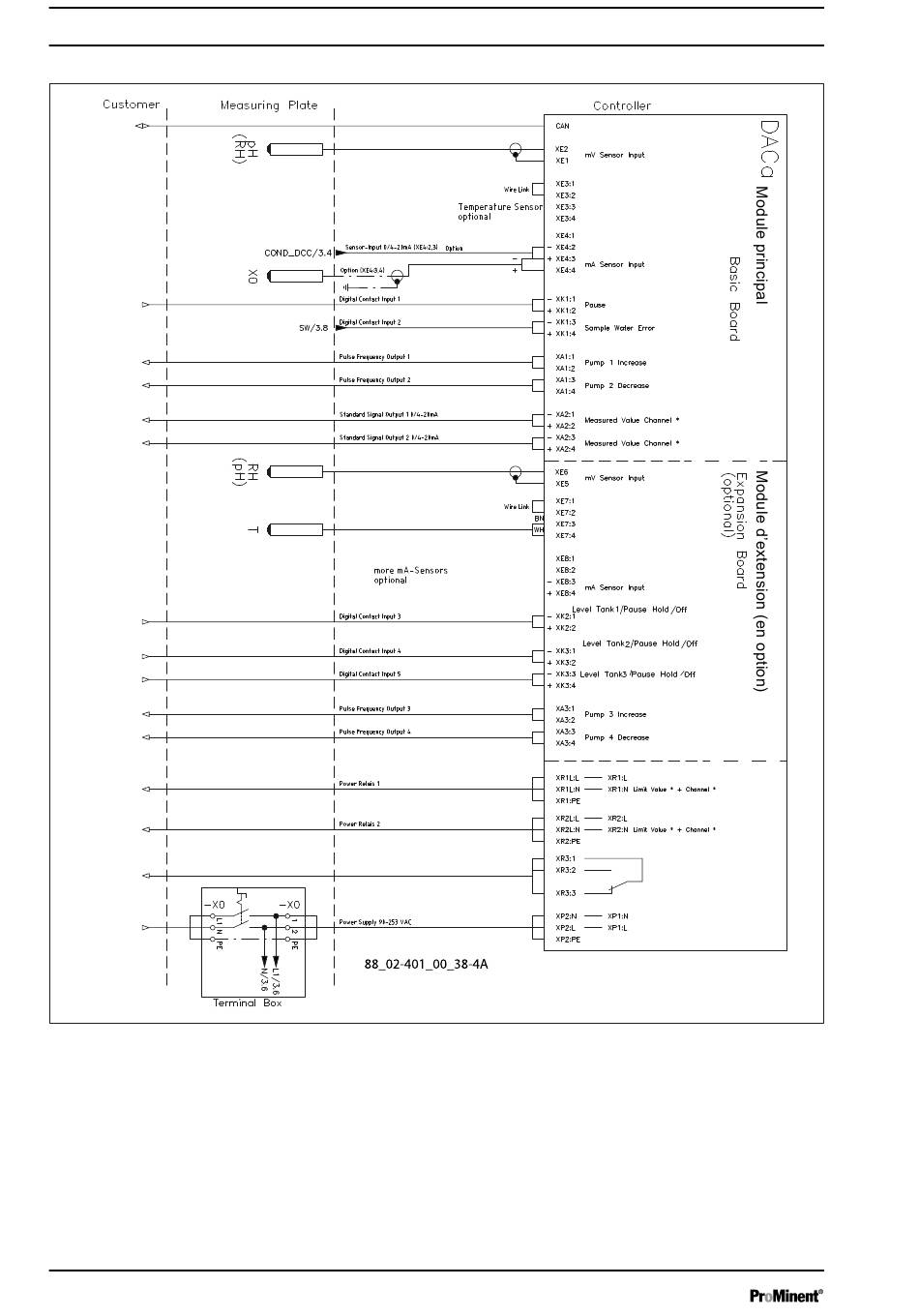

Fig. 20 : Plan de connexion, DACa, eaux usées
56
Panneau de mesure
Sonde de température
en option
Entrée sonde
Option
Entrée de contact numérique 1
Entrée de contact numérique 2
Sortie fréquence d'impulsions 1
Sortie fréquence d'impulsions 2
Sortie de signal normalisé 1
Sortie de signal normalisé 2
Autres sondes mA
en option
Entrée de contact numérique 3
Entrée de contact numérique 4
Entrée de contact numérique 5
Sortie fréquence d'impulsions 3
Sortie fréquence d'impulsions 4
Relais de puissance 1
Relais de puissance 2
Branchement secteur
Régulateur
Entrée sonde mV
Option
Entrée sonde mA
Pause
Erreur eau de mesure
Pompe 1, augmenter
Pompe 2, diminuer
Valeur de mesure canal *
Valeur de mesure canal *
Entrée sonde mV
Entrée sonde mA
Niveau réservoir 1
Pause Hold / Arrêt
Niveau réservoir 2
Pause Hold / Arrêt
Niveau réservoir 3
Pause Hold / Arrêt
Pompe 3, augmenter
Pompe 4, diminuer
Valeur limite * + canal *
Valeur limite * + canal *
A2098
