2.
3.

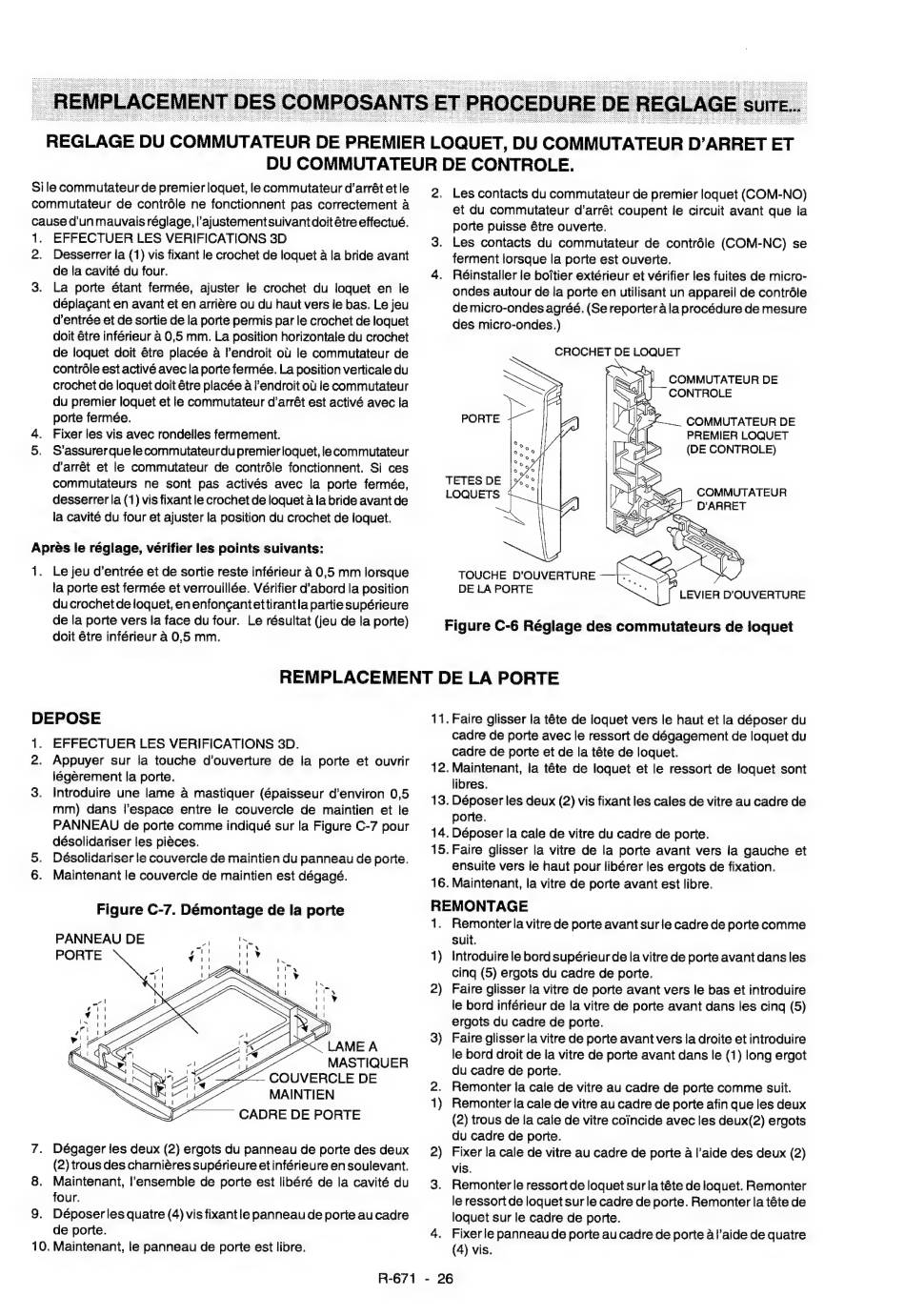

REGLAGE DU COMMUTATEUR DE PREMIER LOQUE T, DU COMM
DU COMMUTATEUR DE CONTROLE.
Si le commutateur de premier loquet, le commutateur d'arrêt et le
commutateur de contrôle ne fonctionnent pas correctement à
cause d'un mauvais réglage, l'ajustementsuivant doit être effectué.
EFFECTUER LES VERIFICATIONS 3D
Desserrer la (1) vis fixant le crochet de loquet à la bride avant
de la cavité du four.
La porte étant fermée, ajuster le crochet du loquet en le
déplaçant en avant et en arrière ou du haut vers le bas. Le jeu
d'entrée et de sortie de la porte permis par le crochet de loquet
doit être inférieur à 0,5 mm. La position horizontale du crochet
de loquet doit être placée à l'endroit où le commutateur де
contrôle est activé avec la porte fermée. La position verticale du
crochet de loquet doit être placée à l'endroit où le commutateur
du premier loquet et le commutateur d'arrêt est activé avec la
porte fermée.
Fixer les vis avec rondelles fermement.
S'assurer que le commutateur du premier loquet, le commutateur
d'arrêt et le commutateur de contrôle fonctionnent. Si ces
commutateurs ne sont pas activés avec la porte fermée,
desserrer la (1) vis fixant le crochet de loquet à la bride avant де
la cavité du four et ajuster la position du crochet de ioquet.
Après le réglage, vérifier les points suivants:
Т; Le jeu d'entrée еї de sortie reste inférieur à 0,5 mm lorsque
la porte est fermée et verrouillée. Vérifier d'abord la position
du crochet de loquet, en enfonçantettirantla partie supérieure
de la porte vers la face du four. Le résultat (jeu de la porte)
doit être inférieur à 0,5 mm.
2. Les contacts du commutateur de premier loquet (COM-NO)
et du commutateur d'arrêt coupent le circuit avant que la
porte puisse être ouverte.
3. Les contacts du commutateur de contrôle (COM-NC) se
ferment lorsque la porte est ouverte.
4. Réinstaller le boîtier extérieur et vérifier les fuites de micro-
ondes autour de la porte en utilisant un appareil de contrôle
de micro-ondes agréé. (Se reporter à la procédure de mesure
des micro-ondes.)
CROCHET DE LOQUET
COMMUTATEUR DE
CONTROLE
COMMUTATEUR DE
PREMIER LOQUET
(DE CONTROLE)
TETES DE
LOQUETS
TOUCHE
D'OUVERTURE
!
DE LA PORTE
LEVIER D'OUVERTURE
Figure C-6 Réglage des commutateurs de ioquet
REMPLACEMENT DE LA PORTE
DEPOSE
en
8.
9.
EFFECTUER LES VERIFICATIONS 3D.
Appuyer sur la touche d'ouverture
de la porte et ouvrir
légèrement la porte.
Introduire une lame à mastiquer (épaisseur d'environ 0,5
mm) dans l'espace entre le couvercle de maintien et le
PANNEAU de porte comme indiqué sur la Figure C-7 pour
désolidariser les pièces.
Désolidariser le couverci
е
Maintenant le couvercle d
ға
wan
on frais
pa
..
жам
..
-.
"
I
'
ae
maintie
e
м
maintien
est dégagé.
Figure C-7. Démontage de la porte
PANNEAU DE
PORTE
|
MASTIQUER
COUVERCLE DE
MAINTIEN
CADRE DE PORTE
Dégager les deux (2) ergots du panneau de porte des deux
(2) trous des charnières supérieure et inférieure en soulevant.
Maintenant, l'ensembie de porte est libéré de la cavité du
four.
Déposerles quatre (4) vis fixant le panneau de porte au cadre
de porte.
10. Maintenant, le panneau de porte est libre.
R-671
11. Faire glisser la tête de loquet vers le haut et la déposer du
cadre de porte avec le ressort de dégagement de loquet du
cadre de porte et de la tête de loquet.
12. Maintenant, la tête de loquet et le ressort de loquet sont
libres.
13. Déposer les deux (2) vis fixant les cales de vitre au cadre de
porte.
14. Déposer la cale de уйге du cadre de ропе.
15. Faire glisser la vitre de la porte avant vers la gauche et
ensuite vers le haut pour libérer les ergots de fixation.
16. Maintenant, la vitre de porte avant est libre.
REMONTAGE
1. Remonterla vitre de porte avant sur le cadre de porte comme
suit.
1) introduire le bord supérieur de la vitre de porte avant dans les
cinq (5) ergots du cadre de porte.
2) Faire glisser la vitre de porte avant vers le bas et introduire
le bord inférieur de la vitre de porte avant dans les cinq (5)
ergots du cadre de porte.
3) Faire glisser la vitre de porte avant vers la droite et introduire
le bord droit de Іа vitre de porte avant dans le (1) long ergot
du cadre de porte.
2. Remonter la cale de vitre au cadre de porte comme suit.
1) Remonter la cale de vitre au cadre de porte afin que les deux
(2) trous de la саје de vitre coïncide avec les deux(2) ergots
du cadre de porte.
2) Fixer la cale де vitre au cadre de porte à l'aide des deux (2)
vis.
З. Remonter le ressort de loquet sur la tête de loquet. Remonter
le ressort de loquet sur le cadre de porte. Remonter la tête de
loquet sur le cadre de porte.
4. Fixerle panneau de porte au cadre de porte а l'aide de quatre
(4) vis.
- 26
