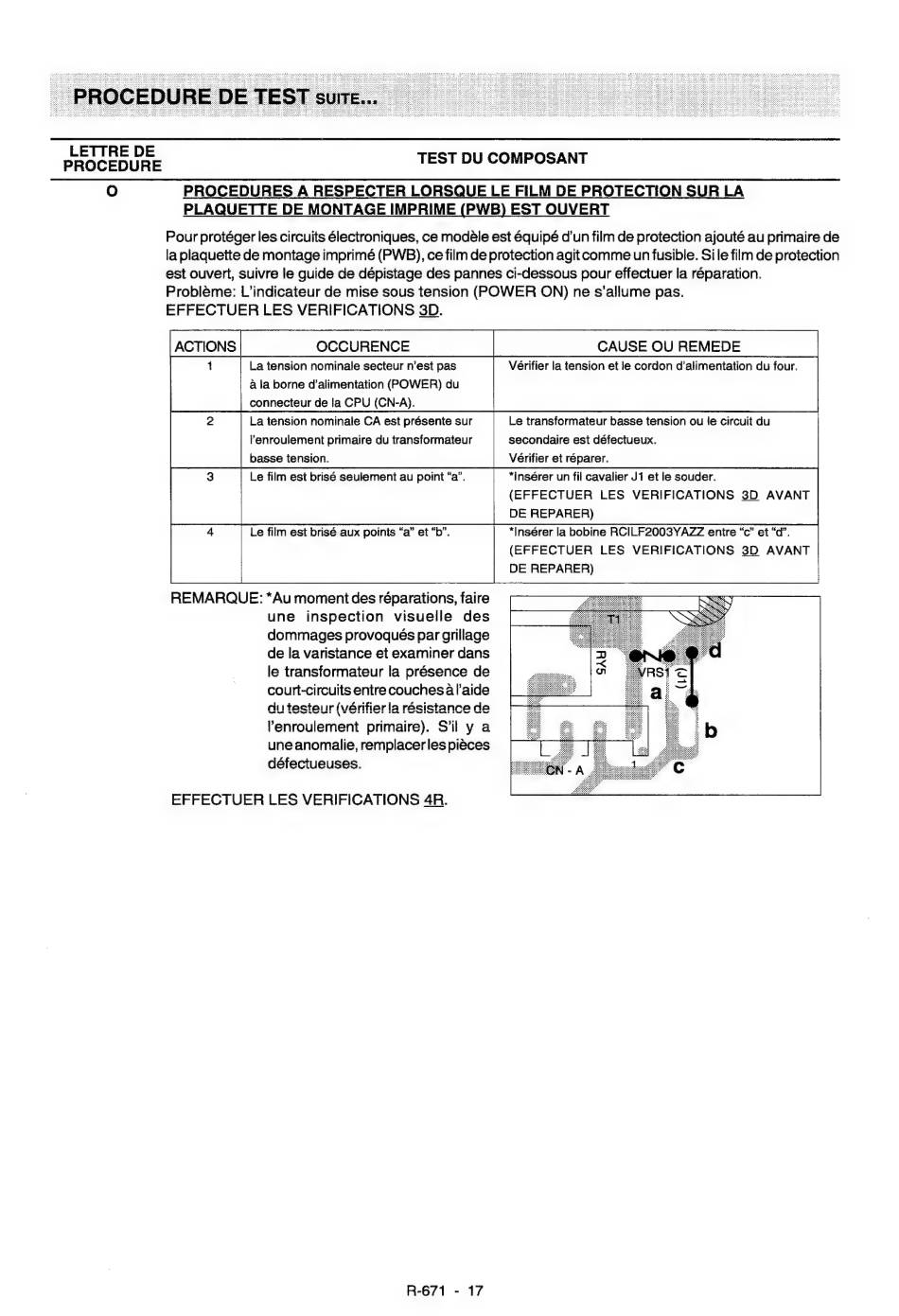

LETTRE DE
PROCEDURE
TEST DU COMPOSANT
O
PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA
PLAQUETTE DE MONTAGE IMPRIME
(PWB) EST OUVERT
Pour protéger les circuits électroniques, ce modèle est équipé d'un film de protection ajouté au primaire de
la plaquette de montage imprimé (PWB), ce film de protection agit comme un fusible. Si le film de protection
est ouvert, suivre le guide de dépistage des pannes ci-dessous pour effectuer la réparation.
Problème: L'indicateur de mise sous tension (POWER ОМ) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 30.
ACTIONS
_ _ _ OCCURENCE
©
CAUSE OU REMEDE `
La tension nominale secteur n'est pas
Vérifier la tension et le cordon d'alimentation du four.
à la borne d'alimentation (POWER) du
connecteur de la CPU (CN-A).
|
|
|
La tension nominale CA est présente sur
Le transformateur basse tension ou le circuit du
Гепгошетепі primaire du transformateur
secondaire est défectueux.
basse tension.
Vérifier et réparer.
Le film est brisé seulement au point "a".
|
"Insérer un fil cavalier J1 et le souder.
(EFFECTUER
LES
VERIFICATIONS
30 AVANT
DE REPARER)
| Le film est brisé aux points "a" et "b".
|
"Insérer la bobine RCILF2003YAZZ entre "с" et "d".
(EFFECTUER
LES
VERIFICATIONS
3D AVANT
DE REPARER)
REMARQUE: "Ай moment des réparations, faire
une
inspection
visuelle
des
dommages provoqués par grillage
de la varistance et examiner dans
le transformateur la présence de
court-circuits entre couches à l'aide
du testeur (vérifier la résistance de
Гепгошетепі primaire). GU y a
une anomalie, remplacer les pièces
défectueuses.
EFFECTUER LES VERIFICATIONS АВ.
R-671
- 17
