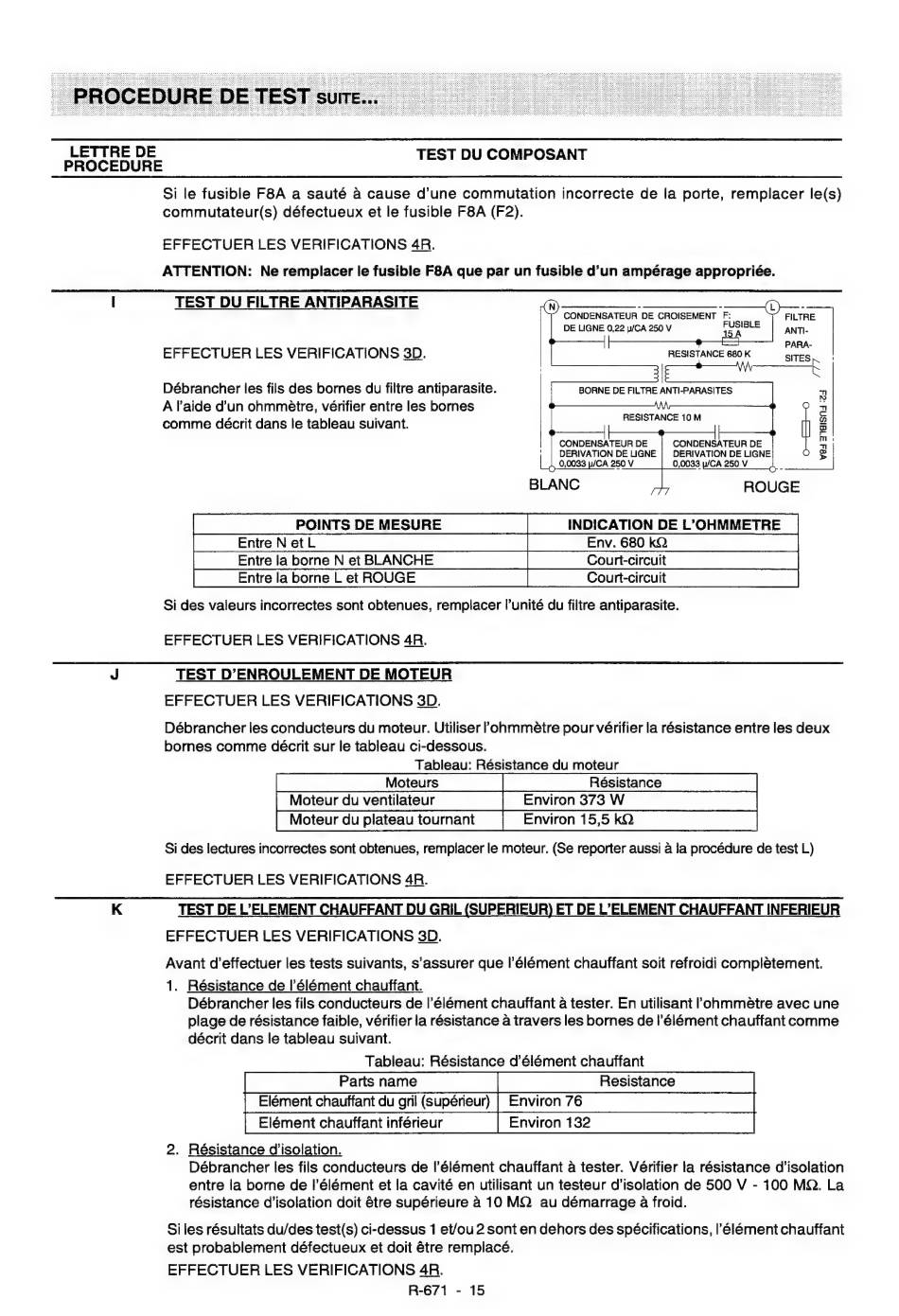

LETTRE DE
PROCEDURE
TEST DU COMPOSANT
Si le fusible F8A a sauté à cause d'une commutation incorrecte de la porte, remplacer le(s)
commutateur(s) défectueux et le fusible F8A (F2).
EFFECTUER LES VERIFICATIONS АН.
ATTENTION:
Ne remplacer le fusible F8A que par un fusible d'un ampérage appropriée.
TEST DU FILTRE ANTIPARASITE
PARA-
CONDENSATEUR DE CROISEMENT E
O FILTRE
DE LIGNE 0,22 ШСА 250 V
FUSIBLE
| ANTI-
SITES
EFFECTUER LES VERIFICATIONS 3D.
RESISTANCE 680 K
/77
Débrancher les fils des bornes du filtre antiparasite.
A l'aide d'un ohmmëtre, vérifier entre les bornes
comme décrit dans le tableau suivant.
BORNE DE FILTRE ANTI-PARASITES
RESISTANCE 10 M
CONDENSATEUR DE
DERIVATION DE LIGNE
4 327181503
:23
CONDENSATEUR DE
DERIVATION DE LIGNE
с—={==
О
ve
BLANC
ROUG
POINTS DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
Si des valeurs incorrectes sont obtenues, remplacer Punité du filtre antiparasite.
EFFECTUER LES VERIFICATIONS АН.
TEST D''ENROULEMENT DE MOTEUR
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs du moteur. Utiliser Pohmmètre pour vérifier la résistance entre les deux
bornes comme décrit sur le tableau ci-dessous.
Tableau: Résistance du moteur
Moteur du ventilateur
Environ 373 W
Moteur du plateau tournant
Environ 15,5 КО
Si des lectures incorrectes sont obtenues, remplacer le moteur. (бе reporter aussi à la procédure de test L)
EFFECTUER LES VERIFICATIONS АВ.
TEST DE L'ELEMENT CHAUFFANT DU GRIL (SUPERIEUR) ET DE L'ELEMENT CHAUFFANT INFERIEUR
EFFECTUER LES VERIFICATIONS 30.
Avant d'effectuer les tests suivants, s'assurer que l'élément chauffant soit refroidi complètement.
1. Résistance de l'élément chauffant.
Débrancher les fils conducteurs de l'élément chauffant à tester. En utilisant гоћттете avec une
plage de résistance faible, vérifier la résistance à travers les bornes de l'élément chauffant comme
décrit dans le tableau suivant.
Tableau: Résistance d'élément chauffant
x
Pañsname —
|
Resistance — — |
Elément chauffant du өлі (Supérieur)
Elément chauffant inférieur
Environ 132
2. Résistance d'isolation.
Débrancher les fils conducteurs de l'élément chauffant à tester. Vérifier la résistance d'isolation
entre la borne de l'élément et la cavité en utilisant un testeur d'isolation de 500 V - 100 МО. La
résistance d'isolation doit être supérieure а 10 МО au démarrage à froid.
Siles résultats du/des test(s) ci-dessus 1 et/ou 2 sont en dehors des spécifications, l'élément chauffant
est probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS АН.
