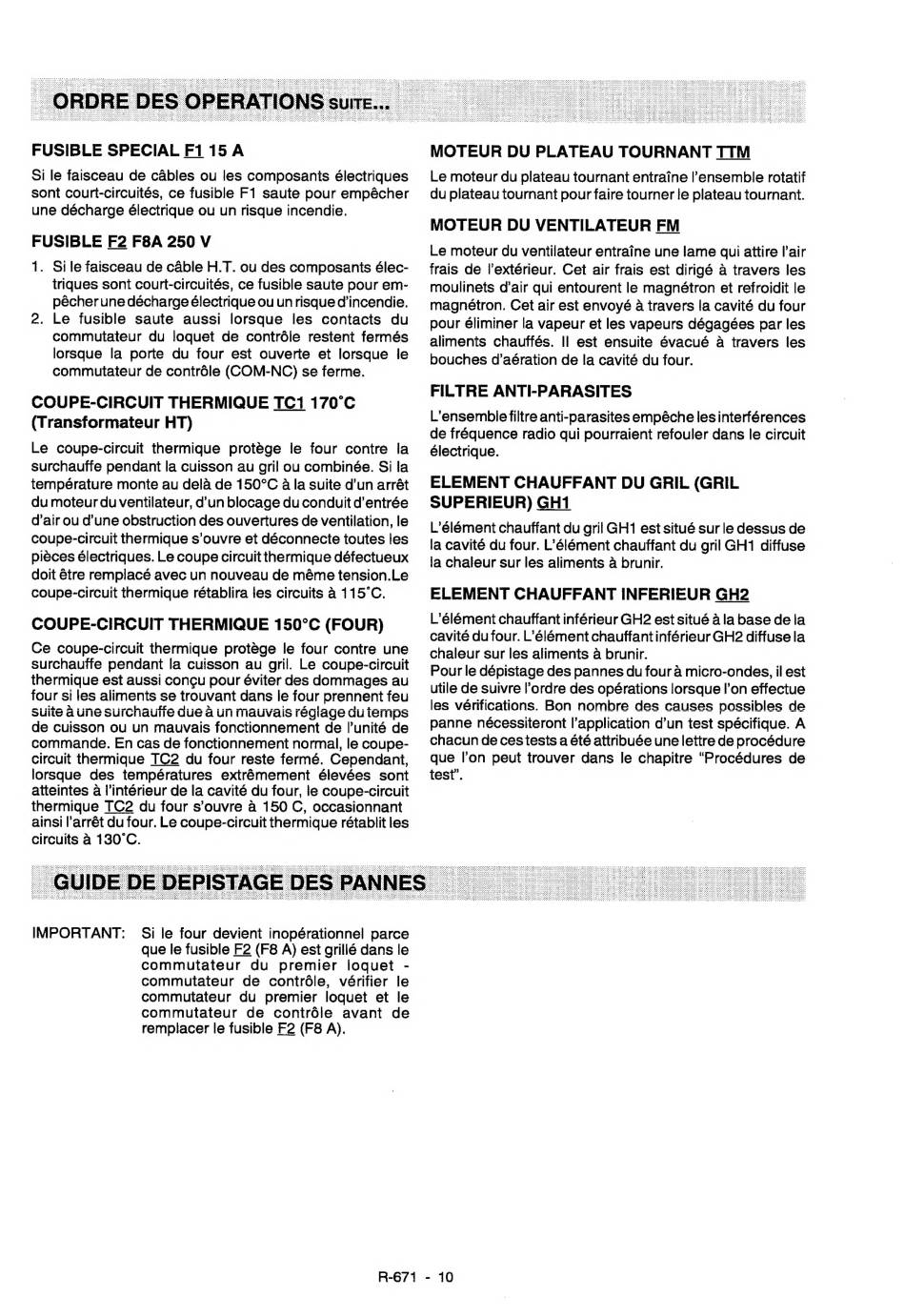

FUSIBLE SPECIAL F1 15 A
Si le faisceau de câbles ou les composants électriques
sont court-circuités, ce fusible F1 saute pour empêcher
une décharge électrique ou un risque incendie.
FUSIBLE F2 F8A 250 V
1. Sile faisceau de câble H.T. ou des composants élec-
triques sont court-circuités, ce fusible saute pour em-
pêcherune décharge électrique ou un risque d'incendie.
2. Le fusible
saute
aussi
lorsque
les contacts
du
commutateur du loquet de contrôle restent fermés
lorsque la porte du four est ouverte et lorsque le
commutateur de contrôle (COM-NC) se ferme.
COUPE-CIRCUIT THERMIQUE TC1 170°C
(Transformateur HT)
Le coupe-circuit thermique
protège le four contre
la
surchauffe pendant la cuisson au gril ou combinée. Si la
température monte au delà de 150°C à la suite d'un arrêt
du moteur du ventilateur, d'un blocage du conduit d'entrée
d'air ou d'une obstruction des ouvertures de ventilation, le
coupe-circuit thermique s'ouvre et déconnecte toutes les
pièces électriques. Le coupe circuitthermique défectueux
doit être remplacé avec un nouveau de même tension.Le
coupe-circuit thermique rétablira les circuits à 115 °C.
COUPE-CIRCUÎIT THERMIQUE 150°C (FOUR)
Ce coupe-circuit thermique protège le four contre une
surchauffe pendant la cuisson au gril. Le coupe-circuit
thermique est aussi conçu pour éviter des dommages au
four si les aliments se trouvant dans le four prennent feu
suite à une surchauffe due à un mauvais réglage du temps
de cuisson ou un mauvais fonctionnement de l'unité de
commande. En cas de fonctionnement normal, le coupe-
circuit thermique TC2 du four reste fermé. Cependant,
lorsque des températures extrêmement élevées sont
atteintes à l'intérieur de la cavité du four, le coupe-circuit
thermique ТС2 du four s'ouvre а 150 C, occasionnant
ainsi l'arrêt du four. Le coupe-circuit thermique rétablit les
circuits à 130 С.
MOTEUR DU PLATEAU ТОУНМАМТ ТТМ
Le moteur du plateau tournant entraîne l'ensemble rotatif
du plateau tournant pour faire tourner le plateau tournant.
MOTEUR DU VENTILATEUR ЕМ
Le moteur du ventilateur entraîne une lame qui attire l'air
frais de l'extérieur. Cet air frais est dirigé à travers les
moulinets d'air qui entourent le magnétron et refroidit le
magnétron. Cet air est envoyé à travers la cavité du four
pour éliminer la vapeur et les vapeurs dégagées par les
aliments chauffés. ІІ est ensuite évacué à travers les
bouches d'aération de la cavité du four.
FILTRE ANTI-PARASITES
L'ensemble filtre anti-parasites empêche lesinterférences
de fréquence radio qui pourraient refouler dans le circuit
électrique.
ELEMENT CHAUFFANT DU GRIL (GRIL
SUPERIEUR) GH1
L'élément chauffant du gril GH1 est situé sur le dessus de
la cavité du four. L'élément chauffant du gril GH" diffuse
la chaleur sur les aliments à brunir.
ELEMENT CHAUFFANT INFERIEUR GH2
L'élément chauffant inférieur GH2 est situé à la base de la
cavité du four. L'élément chauffant inférieur
GH2 diffuse la
chaleur sur les aliments à brunir.
Pour le dépistage des pannes du four à micro-ondes, il est
utile de suivre l'ordre des opérations lorsque l'on effectue
les vérifications. Bon nombre des causes possibles de
panne nécessiteront l'application d'un test spécifique. А
chacun de cestests a été attribuée une lettre de procédure
que l'on peut trouver dans le chapitre "Procédures de
test".
IMPORTANT:
Si le four devient inopérationnel parce
que le fusible F2 (F8 A) est grillé dans le
commutateur
du premier
loquet -
commutateur
de contrôle, vérifier le
commutateur
du premier loquet et le
commutateur
de contrôle
avant
de
remplacer le fusible F2 (F8 A).
R-671
- 10
