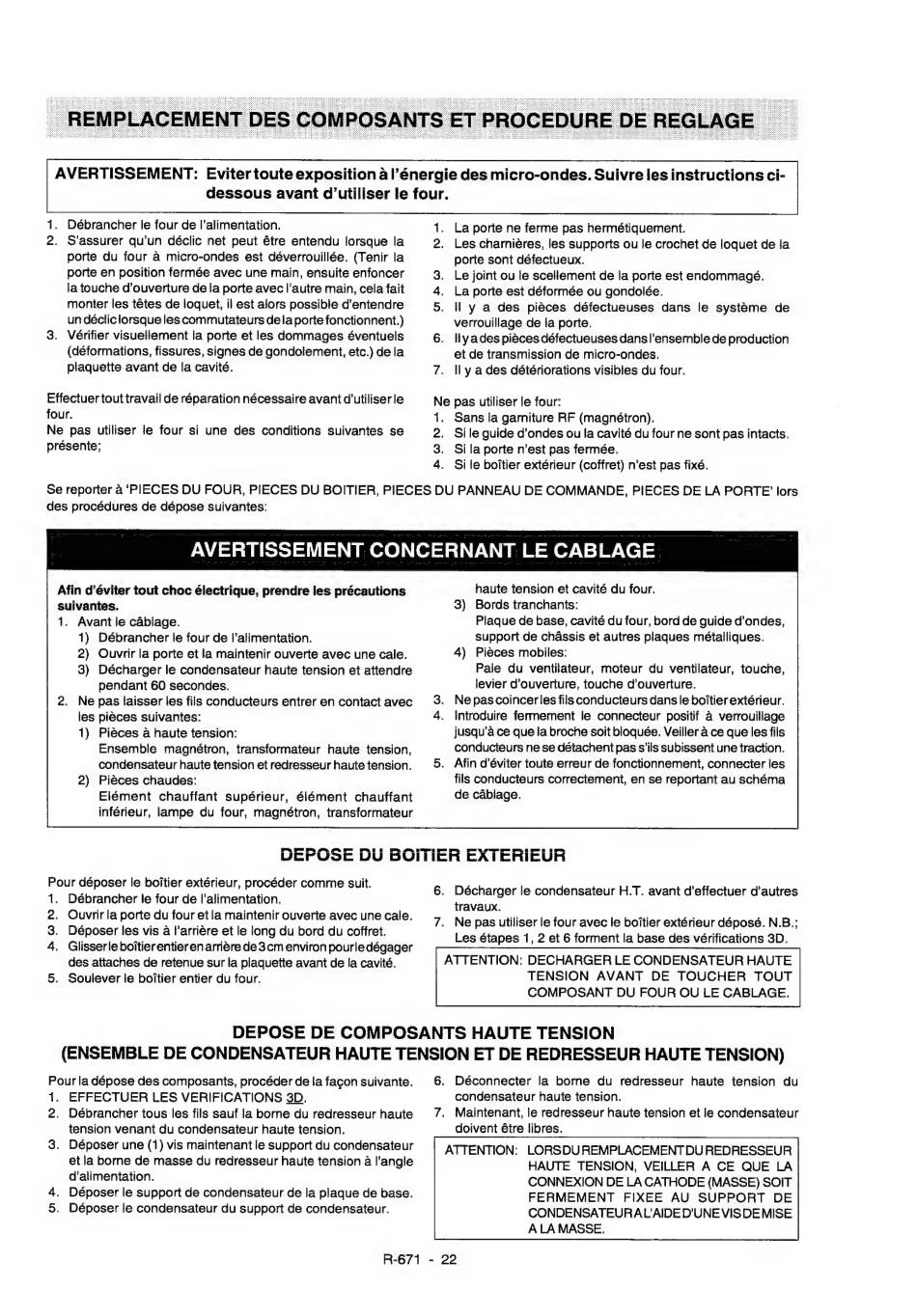

AVERTISSEMENT:
Eviter toute exposition à l'énergie des micro-ondes. Suivre les instructions ci-
dessous avant d'utiliser le four.
1. Débrancher le four de l'alimentation.
2. S'assurer qu'un déclic net peut être entendu lorsque la
porte du four à micro-ondes est déverrouillée. (Tenir la
porte en position fermée avec une main, ensuite enfoncer
la touche d'ouverture de la porte avec l'autre main, cela fait
monter les têtes de loquet, il est alors possible d'entendre
un déclic lorsque les commutateurs dela porte fonctionnent.)
3. Vérifier visuellement la porte et les dommages éventuels
(déformations, fissures, signes de допдојетепу, etc.) de la
plaquette avant de la cavité.
Effectuer
tout travail de réparation nécessaire avant d'utiliser le
four.
Ne pas utiliser le four si une des conditions suivantes se
présente;
1. La porte ne ferme pas hermétiquement.
2. Les charnières, les supports ou le crochet de loquet de la
porte sont défectueux.
3. Le joint ou le scellement de la porte est endommagé.
4. La porte est déformée ou gondolée.
5. Ру а des pièces défectueuses dans le système де
verrouillage de la porte.
6. Illya des pièces défectueuses dans l'ensemble de production
et de transmission de micro-ondes.
7. Il y a des détériorations visibles du four.
Ne pas utiliser le four:
1. Sans la garniture RF (magnétron).
2. Sile guide d'ondes ou la cavité du four ne sont pas intacts.
З. Si la porte n'est pas fermée.
4. Sile boîtier extérieur (coffret) n'est pas fixé.
Se reporter à 'PIECES DU FOUR, PIECES DU BOITIER, PIECES DU PANNEAU DE COMMANDE, PIECES DE LA PORTE: lors
des procédures de dépose suivantes:
AVERTISSEMENT CONCERNANT LE CABLAGE
Afin d'éviter tout choc électrique, prendre les précautions
suivantes.
1. Avant le câblage.
1) Débrancher le four de l'alimentation.
2) Ouvrir la porte et la maintenir ouverte avec une cale.
3) Décharger le condensateur haute tension et attendre
pendant 60 secondes.
. Ne pas laisser les fils conducteurs entrer en contact avec
les pièces suivantes:
1) Pièces à haute tension:
Ensemble magnétron, transformateur haute tension,
condensateur haute tension et redresseur haute tension.
2) Pièces chaudes:
Elément
chauffant
supérieur, élément
chauffant
inférieur, lampe du four, magnétron, transformateur
haute tension et cavité du four.
Bords tranchants:
Plaque de base, cavité du four, bord de guide d'ondes,
support de châssis et autres plaques métalliques.
4) Pièces mobiles:
Pale du ventilateur, moteur du ventilateur, touche,
levier d'ouverture, touche d'ouverture.
. Nepascoincerles fils conducteurs dansle boîtierextérieur.
-introduire fermement је connecteur positif à verrouillage
jusqu'à ce que la broche soit bloquée. Veiller à ce que les fils
conducteurs пе se détachent pas s'ils subissent une traction.
. Afin d'éviter toute erreur de fonctionnement, connecter les
fils conducteurs correctement, en se reportant au schéma
de câblage.
DEPOSE ОУ BOITIER EXTERIEUR
Pour déposer le boîtier extérieur, procéder comme suit.
Débrancher le four де l'alimentation.
Ouvrir la porte du four et а maintenir ouverte avec une cale.
Déposer les vis а lParrière et le long du bord du coffret.
Glisser le boîtier entier en arrière de 3 cm environ pourle dégager
des attaches de retenue sur la plaquette avant de la cavité.
Soulever le boîtier entier du four.
Ооз
PS ==
a
6. Décharger le condensateur Н.Т. avant d'effectuer d'autres
travaux.
7. Ne pas utiliser le four avec le boîtier extérieur déposé. М.В.;
Les étapes 1, 2 et 6 forment la base des vérifications 3D.
ATTENTION: DECHARGER LE CONDENSATEUR HAUTE
TENSION
AVANT
DE TOUCHER
TOUT
COMPOSANT DU FOUR OU LE CABLAGE.
DEPOSE DE COMPOSANTS HAUTE TENSION
(ENSEMBLE DE CONDENSATEUR HAUTE TENSION ET DE REDRESSEUR HAUTE TENSION)
Pour la dépose des composants, procéder de la façon suivante.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher tous les fils sauf la borne du redresseur haute
tension venant du condensateur haute tension.
3. Déposer une (1) vis maintenant le support du condensateur
et la borne de masse du redresseur haute tension à l'angle
d'alimentation.
4. Déposer le support de condensateur de la plaque de base.
5.
Déposer le condensateur du support de condensateur.
6.
Déconnecter
la borne
du redresseur
haute
tension
du
condensateur haute tension.
7.
Maintenant, le redresseur haute tension et le condensateur
doivent être libres.
ATTENTION:
LORSDU REMPLACEMENT DU REDRESSEUR
HAUTE TENSION, VEILLER A CE QUE LA
CONNEXION DE LA CATHODE (MASSE) SOIT
FERMEMENT
ҒІХЕЕ
AU
SUPPORT
DE
CONDENSATEUR
A L'AIDE D'UNE VIS DEMISE
A LA MASSE.
R-671
- 22
