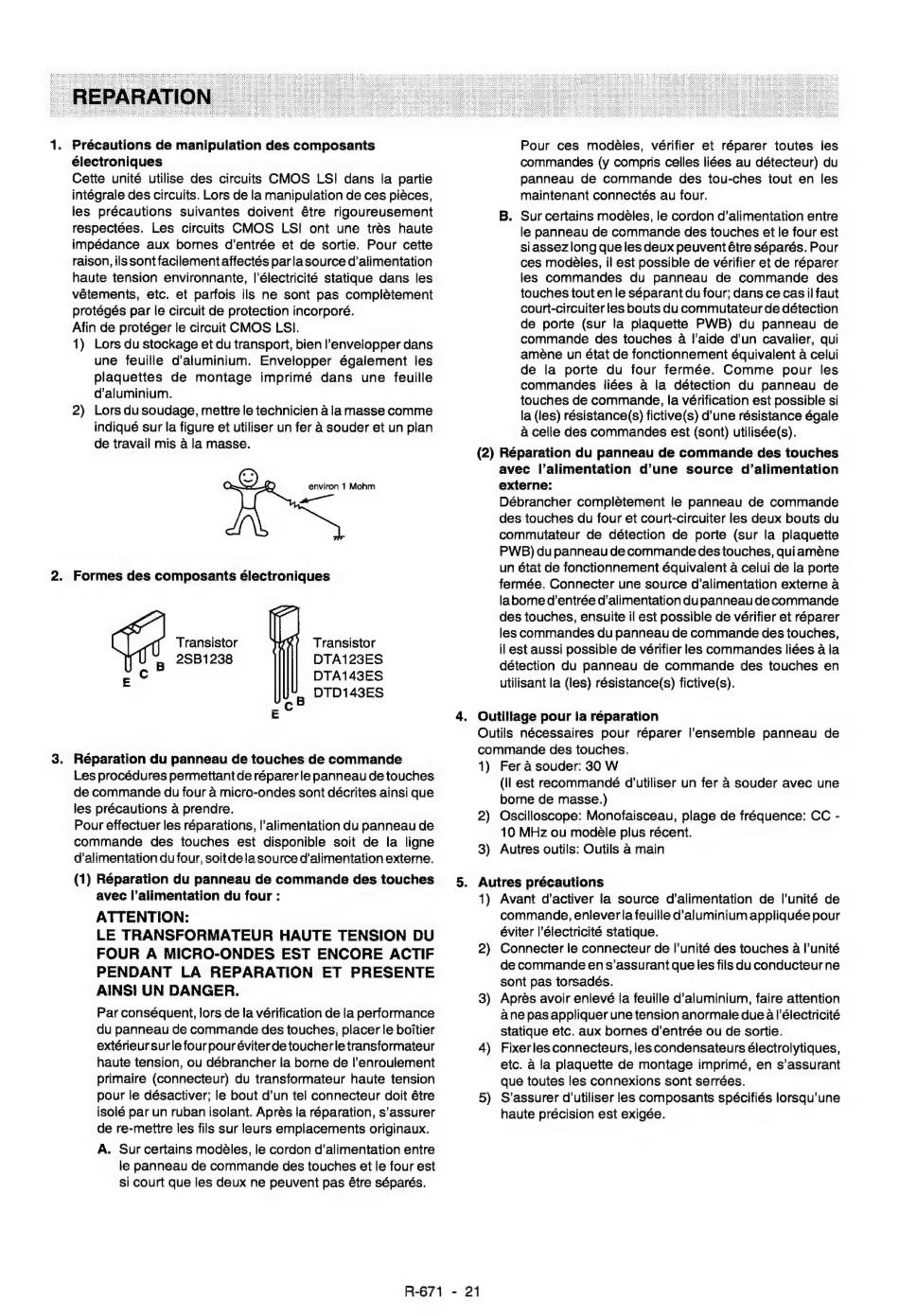

1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS
LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces pièces,
les précautions suivantes doivent être rigoureusement
respectées. Les circuits CMOS
LSI ont une très haute
impédance aux bornes d'entrée et de sortie. Pour cette
raison, ils sont facilement affectés par la source d'alimentation
haute tension environnante, l'électricité statique dans les
vêtements,
etc. et parfois ils ne sont pas complètement
protégés par le circuit de protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien envelopper dans
une feuille d'aluminium.
Envelopper également les
plaquettes de montage
imprimé dans
une feuille
d'aluminium.
2) Lors du soudage, mettre le technicien à la masse comme
indiqué sur la figure et utiliser un fer à souder et un plan
de travail mis à la masse.
environ 1 Моһт
ж Т
2. Formes des composants électroniques
Transistor
Transistor
B
2SB1238
DTA123ES
e C
DTA143ES
DTD143ES
"св
Е
3. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de touches
de commande du four à micro-ondes sont décrites ainsi que
les précautions à prendre.
Pour effectuer les réparations, l'alimentation du panneau de
commande
des touches est disponible soit de la ligne
d'alimentation du four, soit dela source d'alimentation externe.
леге
r
r
See
—
wx А.
а
e
ef
ач
Зы" чыг
тым
в
`.
"о
(1) Réparation du panneau де commande des touches
avec l'alimentation du four :
ATTENTION:
LE TRANSFORMATEUR
HAUTE TENSION DU
FOUR A MICRO-ONDES
EST ENCORE ACTIF
PENDANT
LA REPARATION
ET PRESENTE
AINSI UN DANGER.
Par conséquent, lors de la vérification de la performance
du panneau de commande des touches, placer le boîtier
extérieur sur le four pour éviter de toucher le transformateur
haute tension, ou débrancher la borne de enroulement
primaire (connecteur) du transformateur haute tension
pour le désactiver; le bout d'un tel connecteur doit être
isolé par un ruban isolant. Après la réparation, s'assurer
de re-mettre les fils sur leurs emplacements originaux.
A. Sur certains modèles, le cordon d'alimentation entre
le panneau de commande des touches et le four est
si court que les deux ne peuvent pas être séparés.
4.
5.
Pour ces modèles, vérifier et réparer toutes ies
commandes (y compris celles liées au détecteur) du
panneau de commande des tou-ches tout en les
maintenant connectés au four.
B. Sur certains modèles, le cordon d'alimentation entre
le panneau de commande des touches et le four est
siassez long que les deux peuvent être séparés. Pour
ces modèles, il est possible de vérifier et de réparer
les commandes
du panneau
de commande
des
touches tout en le séparant du four; dans ce casil faut
court-circuiter les bouts du commutateur de détection
de porte (sur la plaquette PWB) du panneau de
commande
des touches à l'aide d'un cavalier, qui
amène un état de fonctionnement équivalent à celui
de la porte du four fermée.
Comme
pour les
commandes
liées à la détection du panneau de
touches de commande, la vérification est possible si
la (les) résistance(s) fictive(s) d'une résistance égale
à celle des commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande des touches
avec
l'alimentation
d'une source
d'alimentation
externe:
Débrancher complètement le panneau de commande
des touches du four et court-circuiter les deux bouts du
commutateur de détection de porte (sur la plaquette
PWB) du panneau de commande des touches, quiamène
un état de fonctionnement équivalent à celui de la porte
fermée. Connecter une source d'alimentation externe а
la bome d'entrée d'alimentation du panneau де commande
des touches, ensuite il est possible de vérifier et réparer
les commandes du panneau de commande des touches,
il est aussi possible de vérifier les commandes liées à la
détection du panneau de commande des touches en
utilisant la (les) résistance(s) fictive(s).
Outillage pour la réparation
Outils nécessaires
pour réparer l'ensemble
panneau
de
commande des touches.
1) Fer à souder: 30 W
(ІІ est recommandé d'utiliser un fer à souder avec une
borne de masse.)
2) Oscilloscope: Monofaisceau, plage de fréquence: CC -
10 MHz ou modèle plus récent.
3) Autres outils: Outils à main
Autres précautions
1) Avant d'activer la source d'alimentation de l'unité de
commande, enlever la feuille d'aluminium appliquée pour
éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à l'unité
de commande еп s'assurant que les fils du conducteur ne
sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire attention
ane pas appliquer une tension anormale due à l'électricité
statique etc. aux bornes d'entrée ou de sortie.
4) Fixerles connecteurs, les condensateurs électrolytiques,
etc. à la plaquette de montage imprimé, en s'assurant
que toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lorsqu'une
haute précision est exigée.
R-671 - 21
