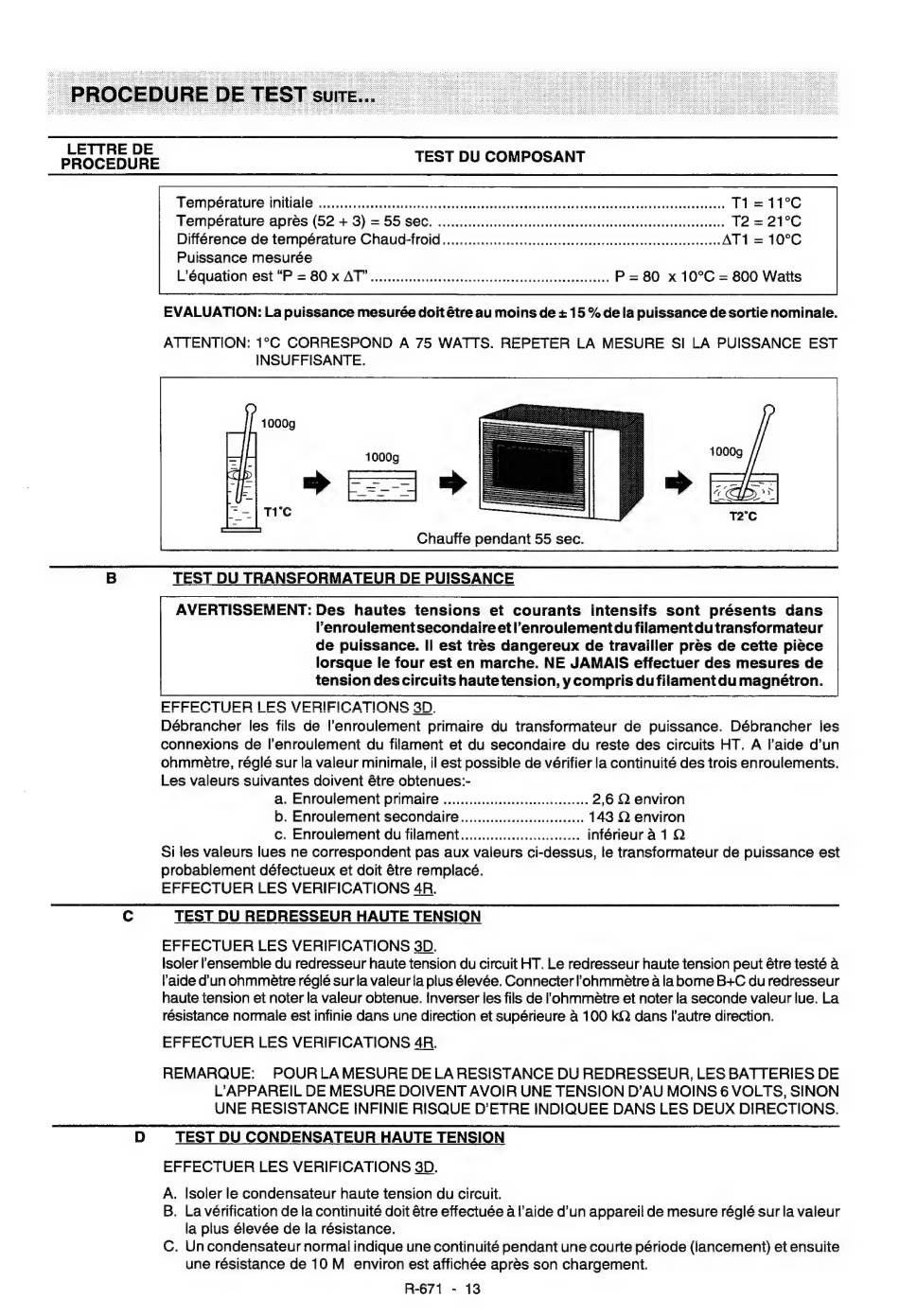

LETTRE DE
PROCEDURE
TEST DU COMPOSANT
Température initiale
Т1 = 11°С
Température après (52 + 3) = 55 sec. ......................................................өөөезекекенз Т2 = 21°С
Différence de température Chaud-froid
AT1 = 10°C
Puissance mesurée
L'équation est "P = 80 x AT"
P = 80 x 10°C = 800 Watts
EVALUATION: La puissance mesurée doit être au moins de + 15 % de la puissance de sortie nominale.
ATTENTION: 1°C CORRESPOND
А 75 WATTS. REPETER LA MESURE SI LA PUISSANCE
EST
INSUFFISANTE.
|
Ї ШШШ
ШШ
Ш)
Chauffe pendant 55 sec.
TEST DU TRANSFORMATEUR DE PUISSANCE
AVERTISSEMENT: Des
hautes
tensions
et courants
intensifs
sont
présents
dans
lenroulementsecondaireet l'enroulement ди filament
du transformateur
de puissance. Il est très dangereux de travailler près de cette pièce
lorsque le four est en marche. NE JAMAIS effectuer des mesures de
tension des circuits haute tension, y compris du filament du magnétron.
EFFECTUER LES VERIFICATIONS 3D.
Débrancher
les fils de enroulement
primaire du transformateur de puissance.
Débrancher
les
connexions de l'enroulement du filament et du secondaire du reste des circuits HT. A l'aide d'un
ohmmètre, réglé sur la valeur minimale, il est possible de vérifier la continuité des trois enroulements.
Les valeurs suivantes doivent être obtenues:-
a. Enroulement primaire .................................. 2,6 Ә environ
р. Enroulement secondaire............................. 143 О environ
с. Enroulement du filament............................ inférieur à 1 Q
Si les valeurs lues ne correspondent pas aux valeurs ci-dessus, le transformateur de puissance est
probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
TEST DU REDRESSEUR HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur haute tension peut être testé à
Vaide d'un ohmmètre réglé sur la valeur la plus élevée. Connecter Гоһтітеіге à ја borne B+C ди redresseur
haute tension et noter la valeur obtenue. Inverser les fils de 'ohmmètre et noter la seconde valeur lue. La
résistance normale est infinie dans une direction et supérieure à 100 КО dans l'autre direction.
EFFECTUER LES VERIFICATIONS 4R.
REMARQUE:
POUR LA MESURE DE LA RESISTANCE DU REDRESSEUR, LES BATTERIES DE
L'APPAREIL DE MESURE DOIVENT AVOIR UNE TENSION ГРА) MOINS 6 VOLTS, SINON
UNE RESISTANCE INFINIE RISQUE D'ETRE INDIQUEE DANS LES DEUX DIRECTIONS.
TEST DU CONDENSATEUR HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
A. Isoler le condensateur haute tension du circuit.
B. La vérification de la continuité doit être effectuée à l'aide d'un appareil de mesure réglé sur la valeur
la plus élevée de la résistance.
C. Un condensateur normal indique une continuité pendant une courte période (lancement) et ensuite
une résistance de 10 M environ est affichée après son chargement.
R-671
- 13
