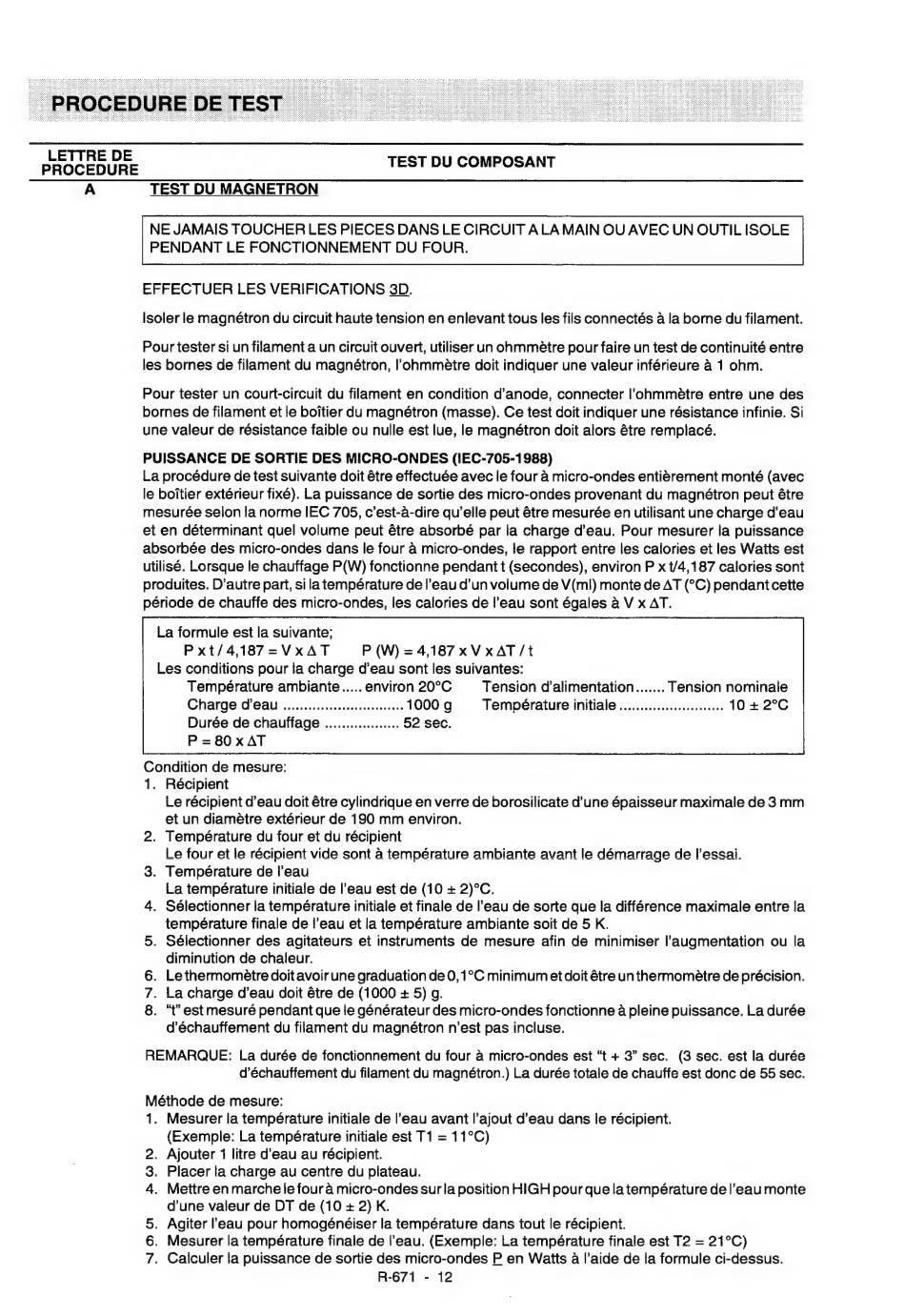

TEST DU COMPOSANT
PROCEDURE
TEST DU MAGNETRON
NE JAMAIS TOUCHER LES PIECES DANS LE CIRCUIT A LA MAIN OU AVEC UN OUTIL ISOLE
PENDANT LE FONCTIONNEMENT DU FOUR.
EFFECTUER LES VERIFICATIONS 3D.
Isoler le magnétron du circuit haute tension en enlevant tous les fils connectés à la borne du filament.
Pour tester si un filament a un circuit ouver, utiliser un onmmètre pour faire un test de continuité entre
les bornes de filament du magnétron, l'ohmmètre doit indiquer une valeur inférieure à 1 ohm.
Pour tester un court-circuit du filament en condition d'anode, connecter l'ohmmètre entre une des
bornes de filament et le boîtier du magnétron (masse). Ce test doit indiquer une résistance infinie. Si
une valeur de résistance faible ou nulle est lue, le magnétron doit alors être remplacé.
PUISSANCE DE SORTIE DES MICRO-ONDES (ІЕС-705-1988)
La procédure de test suivante doit être effectuée avec le four à micro-ondes entièrement monté (avec
le boîtier extérieur fixé). La puissance de sortie des micro-ondes provenant du magnétron peut être
mesurée selon la norme ІЕС 705, c'est-à-dire qu'elle peut être mesurée en utilisant une charge d'eau
et en déterminant quel volume peut être absorbé par la charge d'eau. Pour mesurer la puissance
absorbée des micro-ondes dans le four à micro-ondes, le rapport entre les calories et les Watts est
utilisé. Lorsque le chauffage P(W) fonctionne pendant t (secondes), environ P х1/4,187 calories sont
produites. D'autre part, si la température de l'eau d'un volume de М(т!) monte de AT (°C) pendant cette
période de chauffe des micro-ondes, les calories de l'eau sont égales à V x АТ.
La formule est la suivante;
Рх1/4,187-УхАТ
P (W) = 4,187 xV ХАТ /1ї
Les conditions pour la charge d'eau sont les suivantes:
Température ambiante ..... environ 20°C
Tension d'alimentation
Tension nominale
Charge d'eau
Température initiale
Durée de chauffage
P = 80 x AT
Condition de mesure:
1. Récipient
Le récipient d'eau doit être cylindrique en verre de borosilicate d'une épaisseur maximale de 3 mm
et un diamètre extérieur de 190 mm environ.
2. Température du four et du récipient
Le four et le récipient vide sont à température ambiante avant le démarrage de l'essai.
3. Température de l'eau
La température initiale de l'eau est де (10 + 2)°С.
4. Sélectionner la température initiale et finale de l'eau de sorte que la différence maximale entre la
température finale de l'eau et la température ambiante soit de 5 K.
5. Sélectionner des agitateurs et instruments de mesure afin de minimiser l'augmentation ou la
diminution de chaleur.
. Le thermomètre doit avoir une graduation de 0,192 minimum et doit être un thermomètre de précision.
. La charge d'eau doit être де (1000 + 5) g.
. "t'est mesuré pendant que le générateur des micro-ondes fonctionne à pleine puissance. La durée
d'échauffement du filament ди magnétron n'est pas incluse.
со N
Фф
REMARQUE:
La durée de fonctionnement ди four à micro-ondes est 4 + 3" sec.
(3 sec. est la durée
d'échauffement du filament ди magnétron.) La durée totale de chauffe est donc de 55 sec.
Méthode de mesure:
1. Mesurer la température initiale de l'eau avant l'ajout d'eau dans le récipient.
(Exemple: La température initiale est T1 = 11°C)
. Ajouter 1 litre d'eau au récipient.
. Placer la charge au centre du plateau.
. Mettre еп marche le four à micro-ondes sur la position HIGH pour que la température de l'eau monte
d'une valeur де DT de (10 + 2) K.
. Agjiter l'eau pour homogénéiser la température dans tout le récipient.
. Mesurer la température finale de l'eau. (Exemple: La température finale est T2 = 21°C)
. Calculer la puissance de sortie des micro-ondes P en Watts à l'aide de la formule ci-dessus.
R-671 - 12
