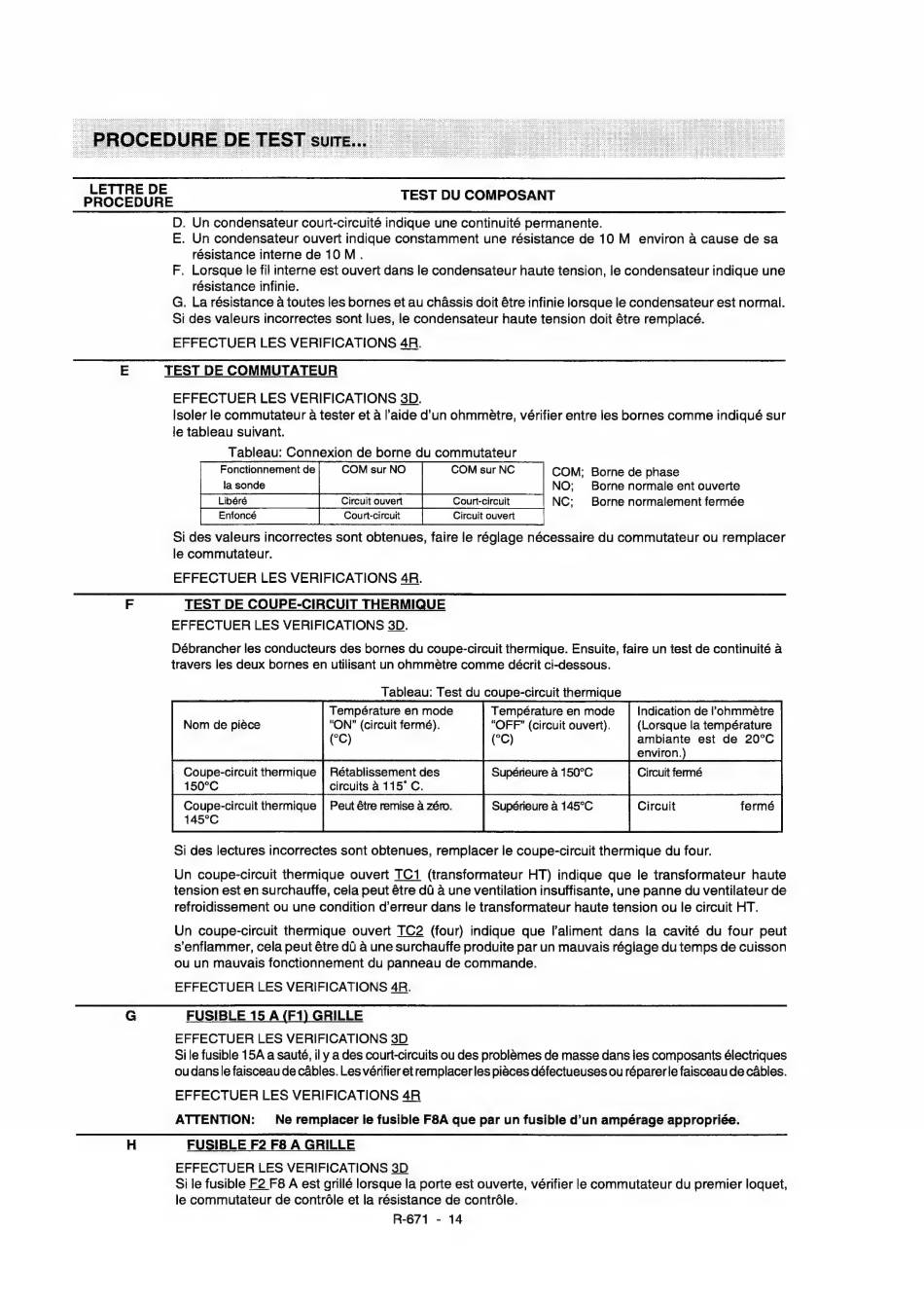

LETTRE DE
PROCEDURE
TEST DU COMPOSANT
D
E
F
. Un condensateur court-circuité indique une continuité permanente.
. Un condensateur ouvert indique constamment une résistance de 10 M environ à cause de sa
résistance interne de 10 M.
. Lorsque le fil interne est ouvert dans le condensateur haute tension, le condensateur indique une
résistance infinie.
G. La résistance à toutes les bornes et au châssis doit être infinie lorsque le condensateur est normal.
Si des valeurs incorrectes sont lues, le condensateur haute tension doit être remplacé.
EFFECTUER LES VERIFICATIONS АН.
E
TEST DE COMMUTATEUR
EFFECTUER LES VERIFICATIONS 3D.
Isoler le commutateur à tester et à l'aide d'un ohmmètre, vérifier entre les bornes comme indiqué sur
le tableau suivant.
Tableau: Connexion de borne du commutateur
Fonctionnement de
COM sur NO
COM sur NC
la sonde
Cour от
Si des valeurs incorrectes sont obtenues, faire le réglage nécessaire du commutateur où remplacer
le commutateur.
EFFECTUER LES VERIFICATIONS 48.
F
TEST DE СОУРЕ-СІҢСІЛТ THERMIQUE
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs des bornes du coupe-circuit thermique. Ensuite, faire un test de continuité à
travers les deux bornes en utilisant un ohmmètre comme décrit ci-dessous.
COM;
Borne de phase
NO;
Borne normale ent ouverte
NC;
Borne normalement fermée
Tableau: Test du coupe-circuit thermique
Température en mode
Température en mode
Indication de l'onmmètre
Nom de pièce
"ОМ" (circuit fermé).
"OFF" (circuit ouvert).
(Lorsque la température
(°C)
(°C)
ambiante
est de 20°C
environ.)
Coupe-circuit thermique | Rétablissement des
Supérieure à 150°C
Circuit fermé
150°C
circuits à 115° С.
145°C
Si des lectures incorrectes sont obtenues, remplacer le coupe-circuit thermique du four.
Un coupe-circuit thermique ouvert TC1 (transformateur HT) indique que le transformateur haute
tension est en surchauffe, cela peut être dû à une ventilation insuffisante, une panne du ventilateur de
refroidissement ou une condition d'erreur dans le transformateur haute tension ou le circuit НТ.
Un coupe-circuit thermique ouvert TC2
(four) indique que l'aliment dans la cavité du four peut
ѕ'епћаттег, cela peut être dû à une surchauffe produite par un mauvais réglage du temps de cuisson
ou un mauvais fonctionnement du panneau de commande.
EFFECTUER LES VERIFICATIONS 4R.
G
FUSIBLE 15 A (F1) GRILLE
EFFECTUER LES VERIFICATIONS 30
Si le fusible 15А a sauté, il y a des court-circuits ou des problèmes de masse dans les composants électriques
ou dans le faisceau de câbles. Les vérifier etremplacerles pièces défectueuses ou réparer le faisceau de câbles.
EFFECTUER LES VERIFICATIONS 48
ATTENTION:
Ne remplacer le fusible F8A que par un fusible d'un ampérage appropriée.
H
FUSIBLE F2 F8 A GRILLE
EFFECTUER LES VERIFICATIONS 3D
Si le fusible F2 ЕВА est grillé lorsque la porte est ouverte, vérifier le commutateur du premier loquet,
le commutateur de contrôle et la résistance de contrôle.
R-671
- 14
