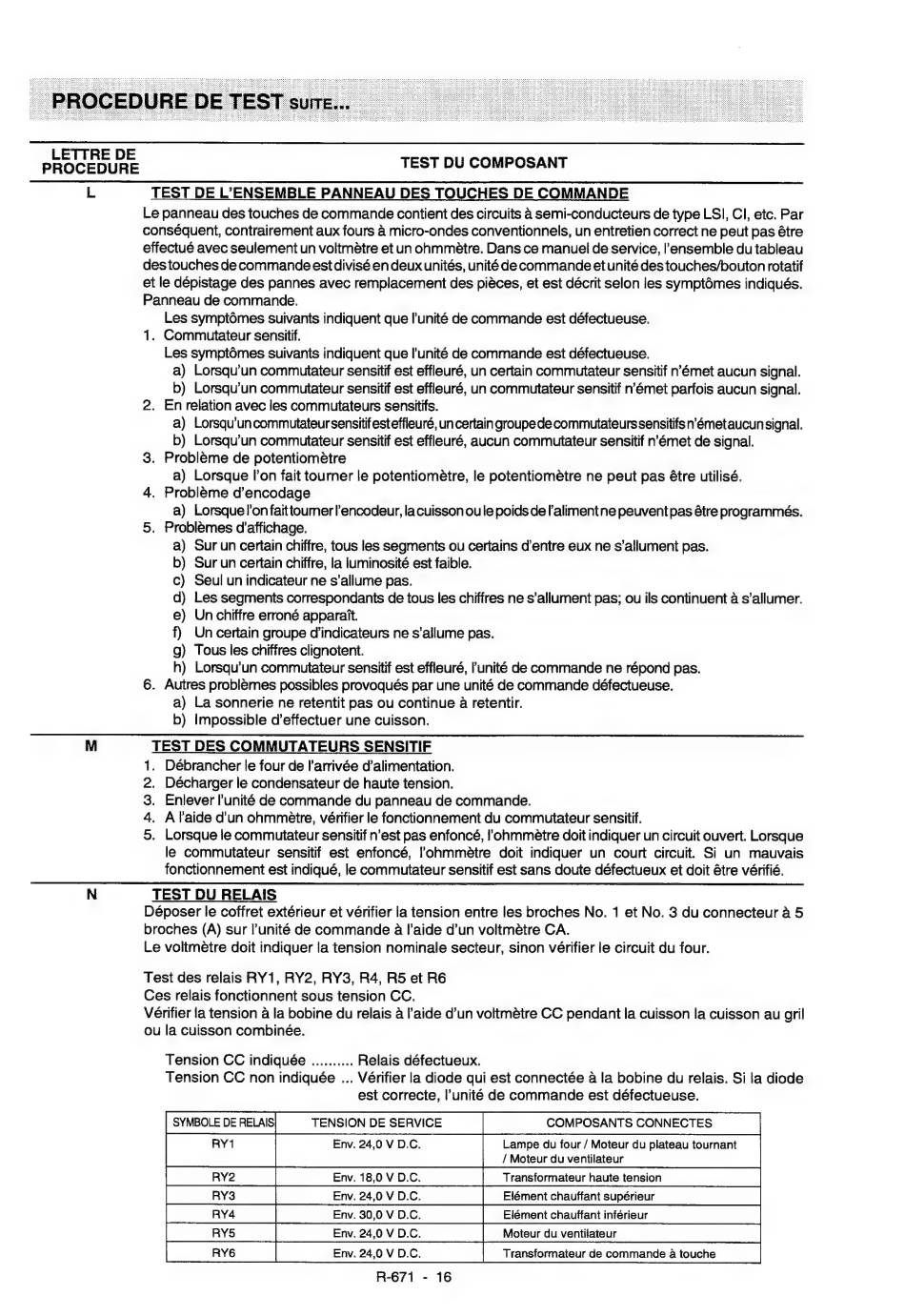

LETTRE DE
PROCEDURE
L
N
TEST DU COMPOSANT
TEST DE L'ENSEMBLE PANNEAU DES TOUCHES DE COMMANDE
Le panneau des touches de commande contient des circuits à semi-conducteurs de type LSI, CI, etc. Par
conséquent, contrairement aux fours à micro-ondes conventionnels, un entretien correct ne peut pas être
effectué avec seulement un voltmètre et un onmmètre. Dans ce manuel de service, l'ensemble du tableau
des touches de commande est divisé en deuxunités, unité де commande etunité des touches/bouton rotatif
et le dépistage des pannes avec remplacement des pièces, et est décrit selon les symptômes indiqués.
Panneau de commande.
Les symptômes suivants indiquent que l'unité de commande est défectueuse.
1. Commutateur sensitif.
Les symptômes suivants indiquent que l'unité de commande est défectueuse.
a) Lorsqu'un commutateur sensitif est effleuré, un certain commutateur sensitif német aucun signal.
b) Lorsqu'un commutateur sensitif est effleuré, un commutateur sensitif п'ётеї parfois aucun signal.
2. En relation avec les commutateurs sensitifs.
a) Lorsqu'un commutateur sensitifesteffleuré, un certain groupe de commutateurs
sensitifsn'émetaucun signal.
b) Lorsqu'un commutateur sensitif est effleuré, aucun commutateur sensitif n'émet de signal.
3. Problème de potentiomètre
a) Lorsque l'on fait tourner le potentiomètre, le potentiomètre ne peut pas être utilisé.
4. Problème dencodage
a) Lorsque l'on faittounerl'encodeur, la cuisson ou le poids de l'alimentne peuvent pas être programmés.
5. Problèmes d'affichage.
a) Sur un certain chiffre, tous les segments ou certains d'entre eux пе s'allument pas.
b) Sur un certain chiffre, la luminosité est faible.
с) Seul un indicateur ne s'allume pas.
d) Les segments correspondants de tous les chiffres ne s'allument pas; ои ils continuent à s'allumer.
ei Un chiffre erroné apparaît.
f) Un certain groupe d'indicateurs ne s'allume pas.
g) Tous les chiffres clignotent.
h) Lorsqu'un commutateur sensitif est effleuré, l'unité de commande ne répond pas.
6. Autres problèmes possibles provoqués par une unité de commande défectueuse.
a) La sonnerie ne retentit pas ou continue à retentir.
b) Impossible d'effectuer une cuisson.
TEST DES COMMUTATEURS SENSITIF
Débrancher le four de l'arrivée d'alimentation.
Décharger le condensateur de haute tension.
Enlever l'unité de commande du panneau de commande.
À l'aide d'un ohmmètre, vérifier le fonctionnement du commutateur sensitif.
Lorsque le commutateur sensitif n'est pas enfoncé, l'ohmmètre doit indiquer un circuit ouvert. Lorsque
le commutateur sensitif est enfoncé, Гоћттее
doit indiquer un court circuit. Si un mauvais
fonctionnement est indiqué, le commutateur sensitif est sans doute défectueux et doit être vérifié.
TEST DU RELAIS
Déposer le coffret extérieur et vérifier la tension entre les broches No. 1 et No. 3 du connecteur à 5
broches (А) sur l'unité de commande à l'aide d'un voltmètre СА.
Le voltmètre doit indiquer la tension nominale secteur, sinon vérifier le circuit du four.
NES
N =
Test des relais RY1, RY2, RY3, R4, R5 et R6
Ces relais fonctionnent sous tension CC.
Vérifier la tension à la bobine du relais à Faide d'un voltmëtre CC pendant la cuisson la cuisson au gril
ou la cuisson combinée.
Tension CC indiquée .......... Relais défectueux.
Tension CC non indiquée ... Vérifier la diode qui est connectée à la bobine du relais. Si la diode
est correcte, l'unité de commande est défectueuse.
SYMBOLE DE RELAIS
TENSION DE SERVICE
COMPOSANTS CONNECTES
Env. 24,0 V D.C
Lampe du four / Moteur du plateau tournant
/ Moteur du ventilateur
|
Ву
0
Env. 18,0 V D.C.
Transformateur haute tension
Вуз
O
Env. 24,0 V D.C.
Elément chauffant supérieur
Ву
|
Env. 30,0 V D.C.
Elément chauffant inférieur
RY1
RY2
RY3
RY4
R-671 - 16
