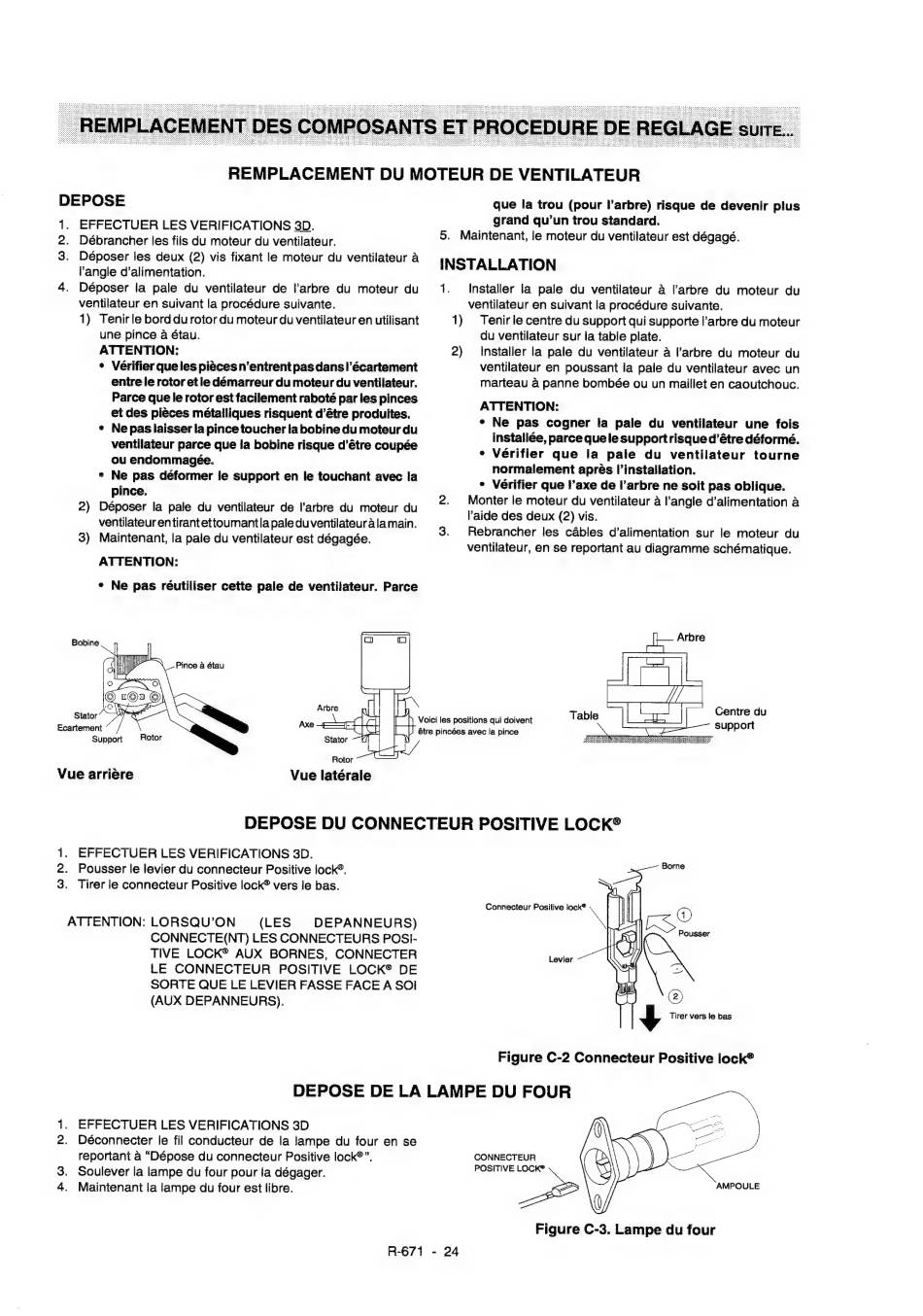

REMPLACEMENT DU MOTEUR DE VENTILATEUR
DEPOSE
. EFFECTUER LES VERIFICATIONS Зр.
· Débrancher les fiis du moteur du ventilateur.
. Déposer les deux (2) vis fixant le moteur du ventilateur à
l'angle d'alimentation.
Déposer la pale du ventilateur de l'arbre du moteur du
ventilateur en suivant la procédure suivante.
1) Tenir le bord du rotor du moteur du ventilateur en utilisant
une pince à étau.
ATTENTION:
° Vérifier que les pièces n'entrent pas dans l'écartement
entre le rotor et le démarreur du moteur du ventilateur.
Parce que le rotor est facilement raboté par les pinces
et des pièces métalliques risquent d'être produites.
Ne pas laisser la pince toucher la bobine du moteur du
ventilateur parce que la bobine risque d'être coupée
ou endommagée.
е Ne pas déformer le support en le touchant avec la
pince.
2) Déposer la pale du ventilateur de l'arbre du moteur du
ventilateurentirantettoumant la pale du ventilateur à la main.
3) Maintenant, la pale du ventilateur est dégagée.
ATTENTION:
е Ne pas réutiliser cette pale de ventilateur. Parce
т)
Stator
с
Ecartement
Axe
Support
Rotor
Stator
Rotor
Vue arriëre
Vue latérale
O TE
Mä
A
que la trou (pour l'arbre) risque de devenir plus
grand qu'un trou standard.
5. Maintenant, le moteur du ventilateur est dégagé.
INSTALLATION
1.
Installer la pale du ventilateur à l'arbre du moteur du
ventilateur en suivant la procédure suivante.
1)
Тепігів centre du support qui supporte l'arbre du moteur
du ventilateur sur la table plate.
2)
Installer la pale du ventilateur à l'arbre du moteur du
ventilateur en poussant la pale du ventilateur avec un
marteau à panne bombée ou un maillet en caoutchouc.
ATTENTION:
° Ne pas cogner la pale du ventilateur une fois
installée, parce que le support risque d'être déformé.
• Vérifier
que
la pale du ventilateur
tourne
normalement après l'installation.
° Vérifier que l'axe de l'arbre ne soit pas oblique.
2.
Monter le moteur du ventilateur à l'angie d'alimentation à
l'aide des deux (2) vis.
3.
Rebrancher les câbles d'alimentation sur le moteur du
ventilateur, en se reportant au diagramme schématique.
Arbre
Centre du
support
Voici les positions qui doivent
être pincées avec la pince
DEPOSE DU CONNECTEUR POSITIVE LOCK®
EFFECTUER
LES VERIFICATIONS 3D.
Pousser le levier du connecteur Positive lock®.
Tirer le connecteur Positive lock® vers le bas.
ATTENTION: LORSQU'ON
(LES
DEPANNEURS)
СОММЕСТЕ(МТ) LES CONNECTEURS POSI-
TIVE LOCK® AUX
BORNES,
CONNECTER
LE CONNECTEUR
POSITIVE
LOCK®
DE
SORTE QUE LE LEVIER FASSE FACE A SOI
(AUX DEPANNEURS),.
DEPOSE DE LA LAMPE DU FOUR
EFFECTUER LES VERIFICATIONS 3D
. Déconnecter le fil conducteur de la lampe du four еп se
reportant а "Dépose du connecteur Positive lock®".
Soulever la lampe du four pour la dégager.
Maintenant la lampe du four est libre.
R-67
Borne
Connecteur Positive lock® SW
©
Pousser
Levier
(2)
i
Tirer vers le bas
Figure C-2 Connecteur Positive lock°
CONNECTEUR
POSITIVE p
Figure C-3. Lampe du four
