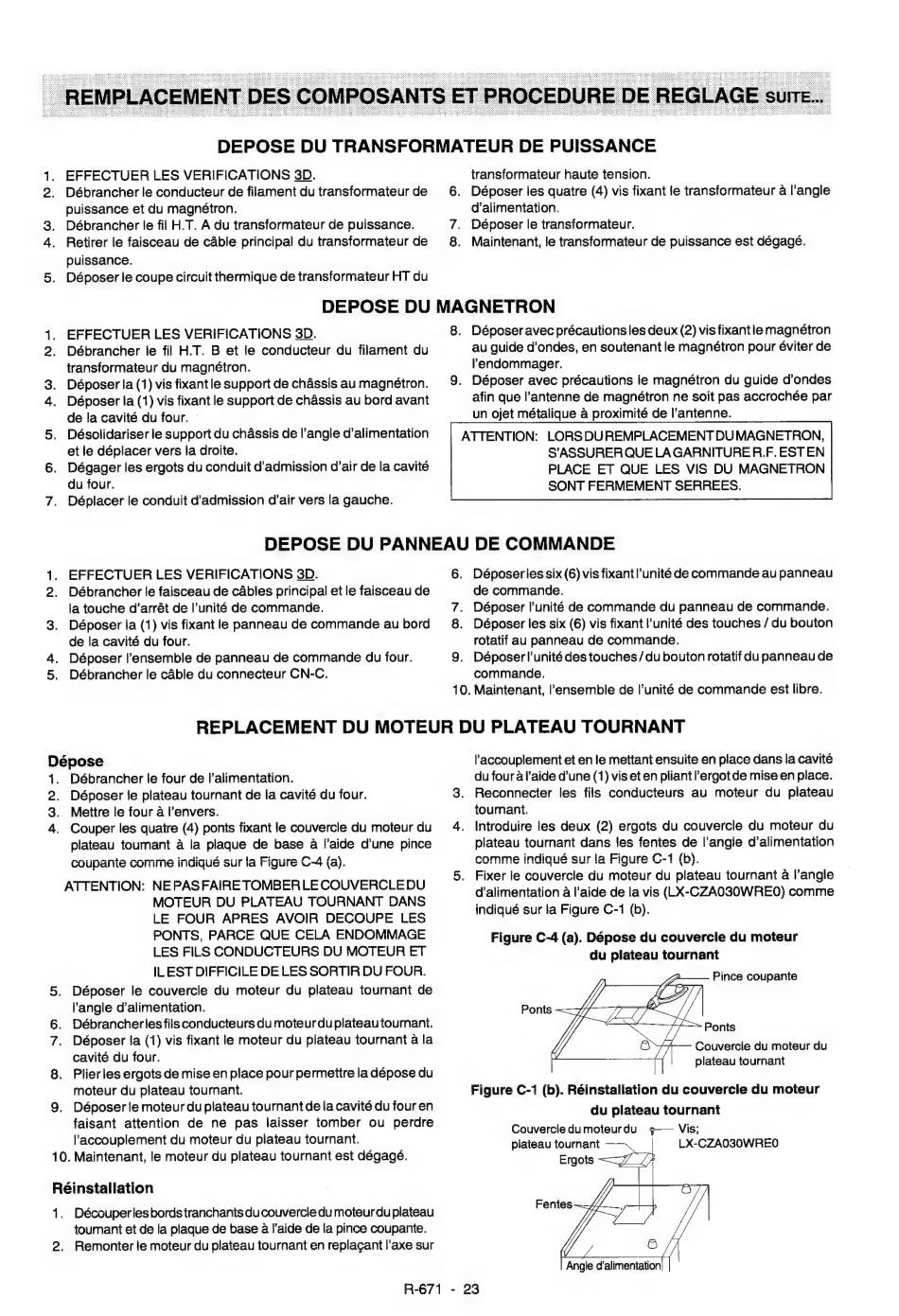

DEPOSE DU TRANSFORMATEUR DE PUISSANCE
EFFECTUER LES VERIFICATIONS 3D.
Débrancher le conducteur de filament du transformateur de
puissance et du magnétron.
Débrancher le fil H.T. A du transformateur de puissance.
Retirer le faisceau de câble principal du transformateur de
puissance.
Déposer le coupe circuit thermique de transformateur HT du
6.
7.
8.
transformateur haute tension.
Déposer les quatre (4) vis fixant le transformateur à l'angle
d'alimentation.
Déposer le transformateur.
Maintenant, le transformateur de puissance est dégagé.
DEPOSE DU MAGNETRON
8. Déposeravec précautions les deux (2) vis fixant le magnétron
EFFECTUER LES VERIFICATIONS 3D.
Débrancher le fil Н.Т. B et le conducteur du filament du
transformateur du magnétron.
Déposer la (1) vis fixant le support de châssis au magnétron.
Déposer la (1) vis fixant le support de châssis au bord avant
de la cavité du four. |
Désolidariser le support du châssis de l'angle d'alimentation
et le déplacer vers la droite.
Dégager les ergots du conduit d'admission d'air de la cavité
du four.
Déplacer le conduit d'admission d'air vers la gauche.
au guide d'ondes, en soutenant le magnétron pour éviter де
endommager.
Déposer avec précautions ie magnétron du guide d'ondes
afin que l'antenne de magnétron ne soit pas accrochée par
ип ojet métalique à proximité de l'antenne.
ATTENTION:
LORS DU REMPLACEMENT DU MAGNETRON,
S'ASSURER QUE LA GARNITURER.F. EST EN
PLACE ET QUE LES VIS DU MAGNETRON
SONT FERMEMENT SERREES.
DEPOSE DU PANNEAU DE COMMANDE
. EFFECTUER LES VERIFICATIONS 3D.
Débrancher le faisceau de câbles principal et le faisceau de
la touche d'arrêt de l'unité de commande.
Déposer la (1) vis fixant le panneau de commande au bord
de la cavité du four.
Déposer l'ensemble de panneau de commande du four.
Débrancher le câble du connecteur CN-C.
6.
9.
Déposerles six (6) vis fixant l'unité de commande au panneau
de commande.
7. Déposer l'unité de commande du panneau de commande.
8. Déposer les six (6) vis fixant l'unité des touches / du bouton
rotatif au panneau de commande.
Déposer l'unité des touches / ди bouton rotatif du panneau де
commande.
10. Maintenant, l'ensemble de l'unité de commande est libre.
REPLACEMENT DU MOTEUR DU PLATEAU TOURNANT
Dépose
1.
Débrancher le four de l'alimentation.
2. Déposer le plateau tournant de la cavité du four.
3.
4, Couper les quatre (4) ponts fixant le couvercle du moteur du
Mettre le four à l'envers.
plateau toumant à la plaque de base à l'aide d'une pince
ты ты алата s
=
жаза
on
nm
la
у
РУАНУ
fm
coupante comme indiqué sur la Figure C-4 (а).
ATTENTION:
NE PAS FAIRE TOMBER LE COUVERCLE DU
MOTEUR DU PLATEAU TOURNANT DANS
LE FOUR APRES
AVOIR DECOUPE
LES
PONTS, PARCE QUE CELA ENDOMMAGE
LES FILS CONDUCTEURS DU MOTEUR ET
ILEST DIFFICILE DE LES SORTIR DU FOUR.
Déposer le couvercle du moteur du plateau tournant de
l'angle d'alimentation.
Débrancherles fils conducteurs du moteurdu plateau tournant.
Déposer la (1) vis fixant le moteur du plateau tournant à la
cavité du four.
Plier les ergots de mise en place pour permettre la dépose du
moteur du plateau tournant.
Déposer le moteur du plateau tournant de la cavité du four en
faisant attention de ne pas laisser tomber ou perdre
l''accouplement du moteur du plateau tournant.
10. Maintenant, le moteur du plateau tournant est dégagé.
Réinstallation
Ti
2:
Découper les bords tranchants du couvercle du moteur du plateau
tournant et de la plaque de base à l'aide de la pince coupante.
Remonter le moteur du plateau tournant en replaçant l'axe sur
l'accouplement et en le mettant ensuite en place dans la cavité
du four à l'aide d'une (1) vis et en pliant l'ergot de mise en place.
Reconnecter
les fils conducteurs
au moteur du plateau
tournant.
Introduire les deux (2) ergots du couvercle du moteur du
plateau tournant dans les fentes de l'angie d'alimentation
comme indiqué sur la Figure C-1 (b).
Fixer le couvercle du moteur du plateau tournant à l'angle
d'alimentation à l'aide de la vis (LX-CZAO30WREO) comme
indiqué sur la Figure C-1 (b).
Figure C-4 (a). Dépose du couvercle du moteur
du plateau tournant
Pince coupante
Ponts
Couvercle du moteur du
plateau tournant
Figure C-1 (b). Réinstallation du couvercle du moteur
du plateau tournant
Couvercle du moteurdu
ç
Vis;
plateau tournant
LX-CZAOSOWREO
Angle d'alimentation
R-671
- 23
