3.6.2 Branchement
d'interface X-10
Reliez le connecteur du module d'interface X-10 au
logement des piles de la centrale PowerMax Pro.
Introduisez le câble dans la gaine prévue à cet effet et
branchez le module d'interface X-10 en passant par
l'embase.
Le cavalier X-10 doit être positionné sur 1-W (pour une
interface unidirectionnelle) ou sur 2-W (pour une
interface bidirectionnelle).
3.6.3 Installation
GSM/GPRS en option
Attention! Ne pas introduire ni retirer le module
GSM lorsque le PowerMax Pro est alimenté par le
secteur ou par une pile.
1
Alignez les deux fentes
du module GSM avec
les deux fils du couvercle
2
Poussez vers le bas sur
le module GSM pour s'assurer
que les broches du module GSM
sont bien connectés à son
connecteur
3
Fixer le
module GSM
avec la vis
10
d'un module
d'un module
Fente
Fil
Prise RJ-11
à 6 positions

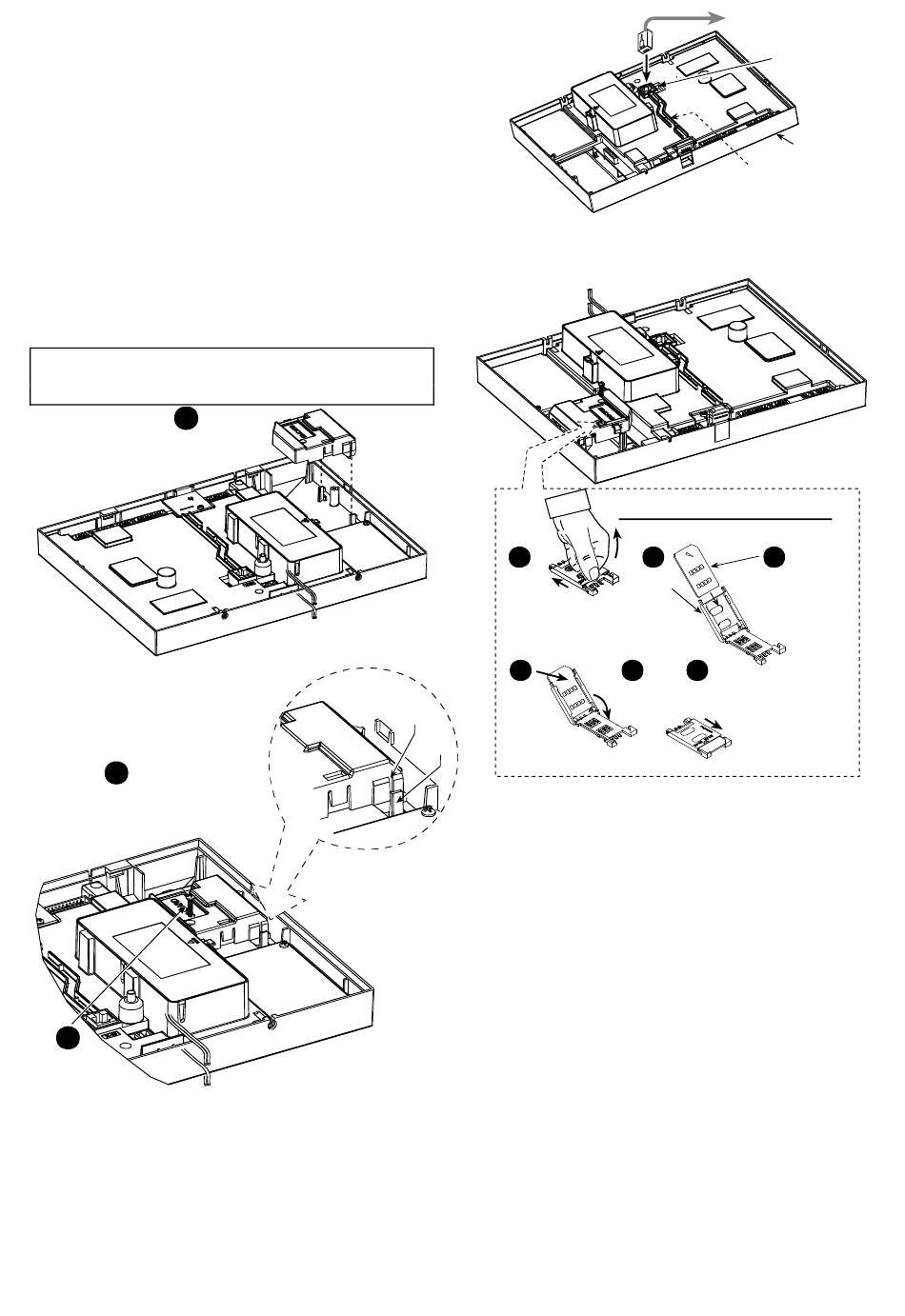

Figure 3.1i – Branchement d'un module d'interface X-

Insertion de la carte SIM

1
Faire glisser Ouvrir le
le couvercle couvercle
supérieur
4 5
Faire glisser Faire tourner
la carte SIM le couvercle
dans le pour fermer
couvercle
Figure 3.1j – Installation d'un module GSM/GPRS
en option
D-303323 PowerMaxPro Guide d'installation
Vers le module
interface du X-10
via l'embase
Cavalier
X-10
Partie
avant
Gaine prévue
pour le passage
du câble
10
2 3
Aligner la carte SIM
et le couvercle (noter
l'orientation du
couvercle)
IMPORTANT
6
1. Avant d'insérer la carte SIM,
désamorcer son' code PIN
Vérouiller le
couvercle
(en utilisant un téléphone
pour fermer
cellulaire).
2 N'introduisez pas ou ne
retirez pas la carte SIM
tant que le PowerMax Pro
est alimenté par un courant
ou une batterie A C.
