Cycles
10.5 Cycles de tournage
DT et DAM (arrêt temporisé et course)
Ces deux paramètres permettent de réaliser une interruption des différentes passes
d'ébauche après des courses définies, en vue de briser le copeau. Ces paramètres sont
destinés uniquement à l'ébauche. Dans le paramètre DAM, on définit la course maximale au
bout de laquelle le bris du copeau doit intervenir. Dans DT, vous pouvez programmer un
arrêt temporisé (en secondes), qui est exécuté à chacun des points d'interruption de la
passe d'usinage. Si DAM est à zéro (ou s'il a été ignoré lors de l'appel de cycle), des passes
d'ébauche sont générées sans interruption ni arrêt temporisé.

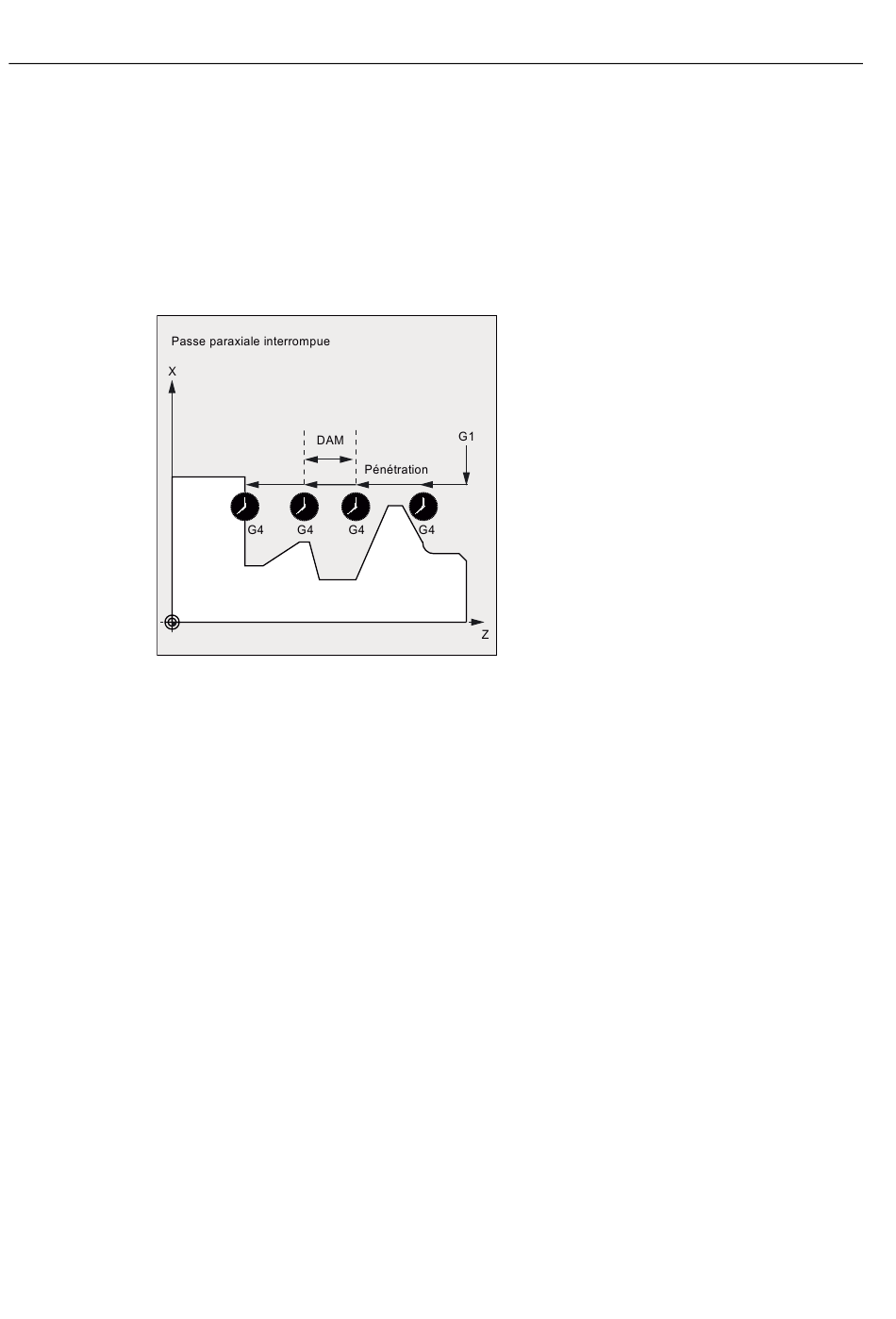

Figure 10-54 Arrêt temporisé et course
VRT (trajet de relèvement)
Le paramètre VRT permet de programmer le trajet de relèvement dans les deux axes
d'ébauche.
Avec VRT=0 (paramètre non programmé), un relèvement de 1 mm est effectué.
Définition de contour
Le contour doit contenir au minimum 3 blocs avec déplacements dans les deux axes du plan
d'usinage.
Si le contour est plus petit, le cycle est abandonné et les alarmes 10933 "Le sous-
programme de contour ne contient pas assez de blocs de contour" et 61606 "Erreur lors de
la préparation du contour" sont émises.
Des éléments de détalonnage peuvent se succéder directement. Vous pouvez écrire sans
restriction des blocs dans lesquels ne figure aucun déplacement dans le plan.
Le cycle prépare en interne tous les blocs de déplacement pour les deux premiers axes du
plan courant, ceux-ci étant les seuls concernés par l'usinage. Le sous-programme de
contour peut contenir des déplacements pour d'autres axes, mais les trajets correspondants
ne sont pas exécutés pendant le cycle.
Les droites et les cercles programmés avec G0, G1, G2 et G3 sont les seuls éléments
géométriques admis dans le contour. Les instructions pour les congés ou arrondis de
raccordement et les chanfreins sont également programmables. Si d'autres instructions de
