10 Montage Laibungselemente
PP 45 LE, PP 45 LEV und
PP 45 LEW90
PP 45 LE/LEV/LEW90 nicht für
i
PPB 30-Geräte geeignet – PP 45 LE/
LEV/LEW90 nur mit PP 45-Geräten
einsetzen.
Gefälle min 1...2%
L Fensterlaibung
P Putzkante max. 7 mm
ACHTUNG
Einbauposition Innenwand: Wandhülse
muss nach Anbringung von Putz, Tapete etc.
putzbündig mit der Innenwand abschließen.
Einbauposition Fensterlaibung: Die Kon-
densat- Abtropfkante muss nach Anbringung
des Außenputzes 20 bis 25 mm über den
Außenputz hinausstehen.

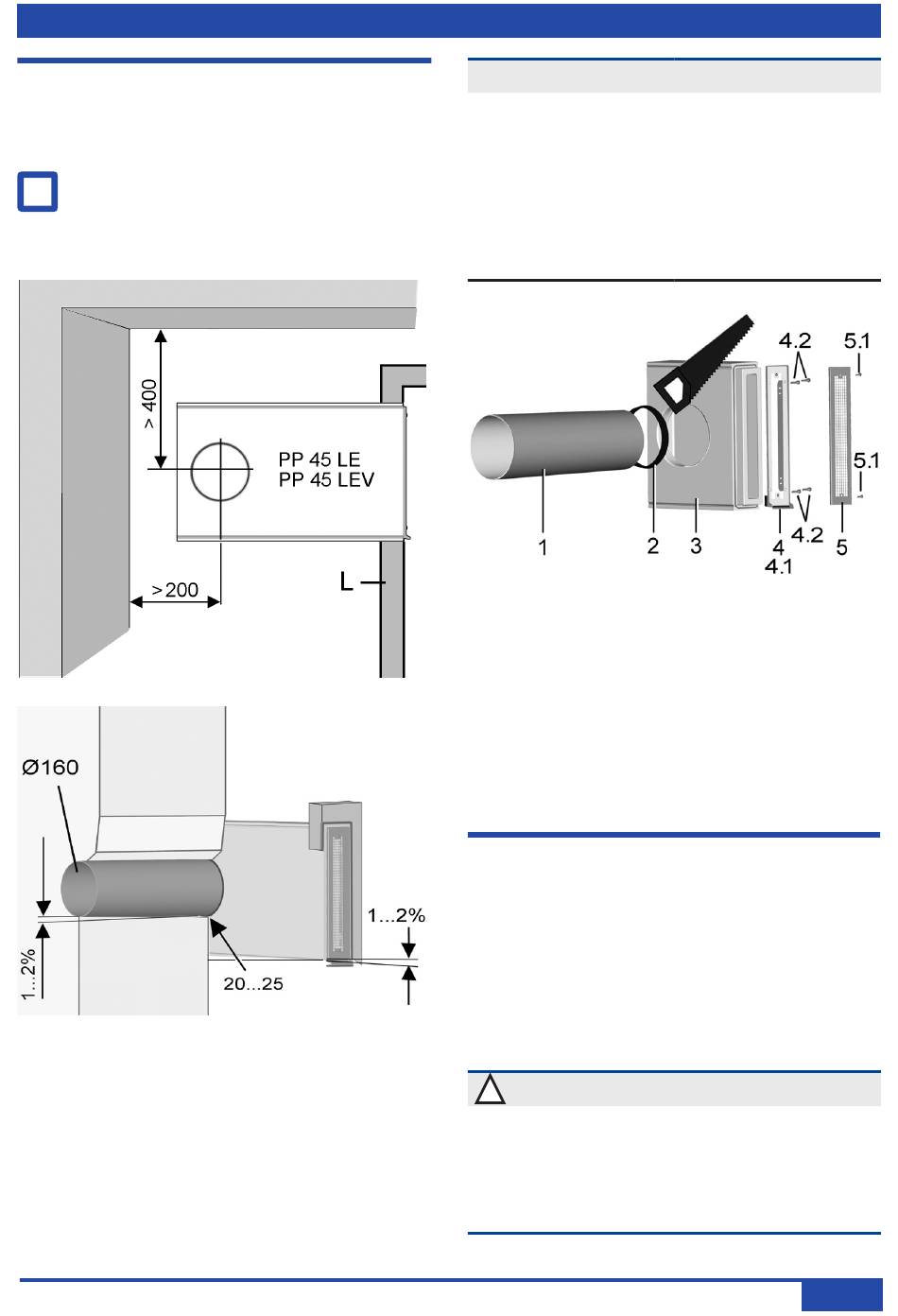

1 Wandhülse DN 160, nicht im Lieferumfang
2 Gummidichtung-Wandhülse
3 Laibungselement PP 45 LE
4 Edelstahl-Aufnahme mit Abtropfkante
und integrierter Wanddichtung [4.1]
4.2 Schraube (4 Stück)
5 Laibungs-Außengitter
5.1 Schraube (2 Stück)
Montagevorbereitungen
● Montageposition bestimmen. Auf eine ebene
Wandfläche achten. Abmessungen beach-
ten. Um das Laibungs-Außengitter eine
7 mm umlaufende Putzkante [P] berück-
sichtigen.
● Außenwand-Fassadendämmung an das
Laibungselement anpassen.
! WARNUNG
Verletzungsgefahr, falls sich Laibungs-
element oder Wandhülse löst. Montage
nur an Wänden mit ausreichender Tragkraft
vornehmen. Laibungselement und Wand-
hülse fest einputzen.
